Е. Прочко: Легкие танки Т-40 и Т-60

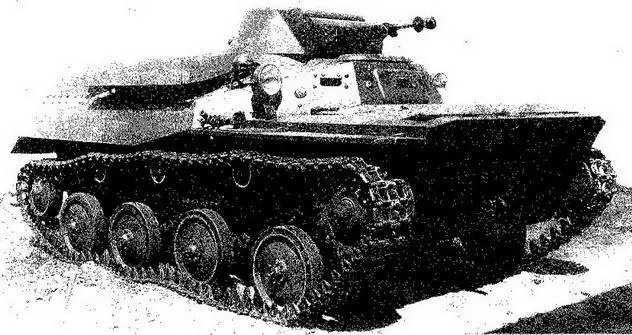

Прототип Т-40 — танк 010.

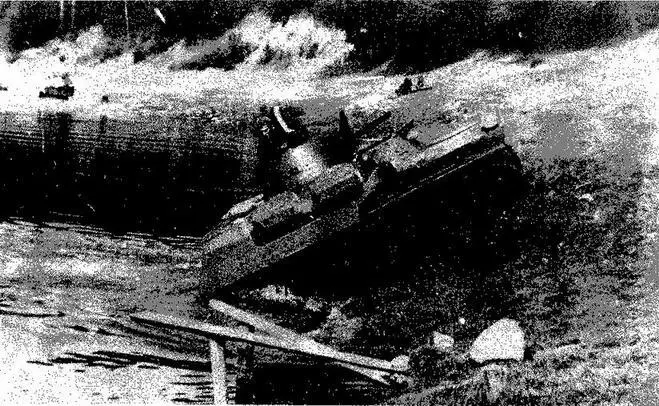

«Десятка» на испытаниях.

Для наблюдения за полем боя служили перископические оптические приборы: три у водителя в лобовом щитке и скуловых листах подбашенной коробки и два у командира в бортах башни. Смотровые приборы комплектовались 10 запасными блоками. В разведке для ориентации на воде и в тумане служил магнитный компас КП московского завода «Авиаприбор». На части командирских танков предусматривалась установка двусторонней дуплексной (в отличие от симплексной на Т-38) телефонно-телеграфной радиостанции типа 71- ТК-3 завода № 203 с дальностью речевой связи при отсутствии помех до 16 км с места — вполне достаточной для разведывательной машины. Внутренняя связь — светосигнальная (трехцветные лампы).

Т-40

На Т-38 и других легких боевых гусеничных машинах слабым узлом являлся порядком устаревший двигатель ГАЗ-А (42 л.с.) или его более мощная модификация ГАЗ-М, обладавшие низкими надежностью и экономичностью в напряженных «танковых» условиях работы и не имевшие существенных резервов для совершенствования. Они почти не поддавались форсированию без заметного сокращения и так небольшого моторесурса, при очевидной, даже для танков легкого класса, нехватке мощности. В проекте новой машины была заложена установка отечественного, правда, находящегося еще в стадии освоения производства 6-цилиндрового двигателя ГАЗ-11А, достаточно совершенного и надежного. Его форсированную танковую модификацию 202 создали по техническому заданию завода № 37 на ГАЗе под руководством заместителя главного конструктора Е.В.Агитова: 85 л.с. при 3600 об/мин, рабочий объем 3,485 л, алюминиевая головка цилиндров со степенью сжатия 6,5, что требовало использования авиабензина Б-70 или крекинг-бензина КБ- 70, а также высококачественных сураханских и эмбинских моторных масел. Этот выбор оказался удачным и перспективным, впрочем, альтернативы ему и не было. Двигатель типа ГАЗ-11 надежно работал на быстроходных легких гусеничных машинах всю войну и позже, вплоть до 70-х годов, пройдя множество модернизаций, что позволяло ему выдерживать перегрузки, разработчиками не предусмотренные. Основным его отличием от автомобильного прототипа, обусловленным танковой спецификой и очень напряженной эксплуатацией, стало значительное усиление системы охлаждения. Оно заключалось в применении увеличенных размеров сотового радиатора по закрытой схеме (под давлением) с дополнительным теплообменником забортной воды при работе на плаву, водомаслорадиатора, мощного 6-лопастного вентилятора. Хорошо был организован и поток воздуха через регулируемые всасывающие и выходные жалюзи. Стали отныне обязательными и аэротермометры воды и масла.

Впервые был применен верхний — падающий — карбюратор типа «Солекс» (в СССР— ЛКЗ К-23) с экономайзером (клапаном мощности) и с ускорительным насосом, резко повышавшим приемистость и разгонную динамику двигателя, важную для быстроходной машины. Правда, впоследствии из соображений пожаробезопасности пришлось вернуться к установке спаренных нижних — восходящих — карбюраторов типа М-1 (М-9510), а в дальнейшем снабдить двигатель и ограничителем оборотов, так как он, имея хорошее наполнение, легко «перекручивался» почти на 20%, до 4300 об/мин, что отрицательно сказывалось на его долговечности. Впрочем, обычных в подобных случаях обрывов шатунов не наблюдалось. Частота вращения двигателя контролировалась по тахометру.

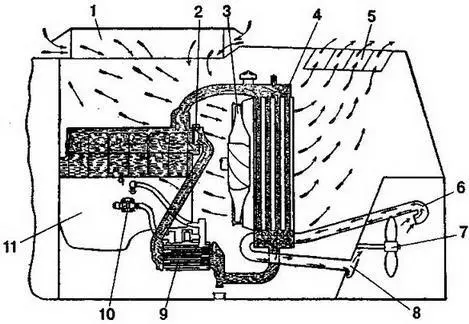

Схема охлаждения двигателя:

1 — воздухоприток, 2 — водяной насос, 3 — вентилятор, 4 — радиатор, 5 — жалюзи, 6 —входной патрубок для забортной воды, 7 — гребной винт, 8 — выходное отверстие для забортной воды, 9 — масляный радиатор, 10 — масляный насос, 11 — двигатель.

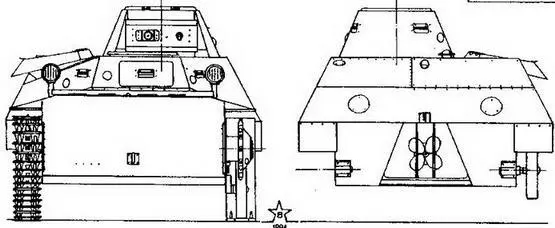

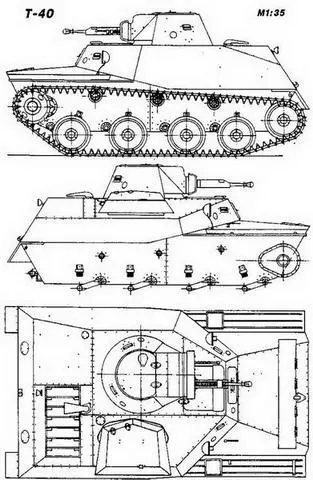

Легкий плавающий танк Т-40.
