Е. Прочко - Легкие танки Т-40 и Т-60

В конструкции корпусных деталей широко применялся принцип максимально возможного наклона бронелистов, что существенно повышало их пулестойкость. Сравнительно низкая (470 мм), но широкая башня имела форму усеченного конуса с диаметром основания 1115 мм и большим углом наклона образующей (25°, фактически 22,3°). Удачная форма башни стала впоследствии образцом для подражания на многих легких бронемашинах, в том числе и послевоенных. Толщина брони была увеличена всего на 2 — 4 мм, но заметно дифференцирована на основе анализа вероятности поражения при обстреле крупнокалиберными и бронебойными пулями нормального калибра с дистанции от 300 м, а также попаданий крупных, массой свыше 12 г, осколков. Ранее на разведывательных машинах применялась равноценная по периметру броня — одинаково важной считалась защита со всех ракурсов. Пулестойкость корпуса почти на порядок повышала катаная гетерогенная броня марки КО («Кулебаки-ОГПУ») с цементированным и закаленным на высокую твердость наружным слоем. Впервые широко использовалась сварка листов такой брони со стороны внутреннего незакаленного слоя — «мягкой» подушки. Правда, корпусные детали получались дорогими и из-за деформаций требовали правки. Некоторые элементы бронекорпуса крепились пулестойкими заклепками из самозакаливающейся стали Э16.

Для облегчения монтажа агрегатов и обслуживания танка верхние броневые листы корпуса сделали съемными, с уплотнением брезентовыми прокладками, смазанными суриком.

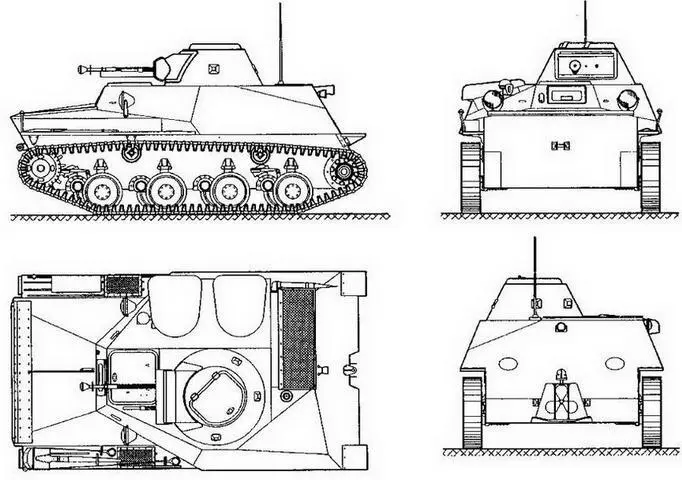

Проектный чертеж танка 010.

Толщина брони и угол наклона ее листов к вертикали составляли; лоб (кабина водителя) —13 мм/25°, нос корпуса — 10 мм/30°, борт (вертикальная часть) — 13 мм, наклонные листы бортовых ниш —10 мм/22°, башня — 10 мм/25°, корма — 9 мм/30°, днище — 4 — 6 мм, крыша — 6 мм. Бронебойная же пуля нормального калибра пробивает с минимальной дистанции под прямым углом броню до 11 мм.

Значительно увеличилась мощь вооружения. Был установлен крупнокалиберный 12,7-мм пулемет ДШКобр. 1938 года с длиной ствола 79 калибров (на серийных машинах — его танковый вариант обр. 1940 года) вместе с обычным ДТ обр.1929 года в спаренной установке ДТС с общей бронемаской. Прицельная дальность стрельбы составляла: из ДТ—1000 м, из ДШК —4000 м. Темп стрельбы — до 600 выстр/мин , практическая скорострельность — соответственно 100 и 125 выстр/мин. Масса секундного залпа ДШК достигала 0,52 кг. Бронебойная пуля Б-30 и бронебойно- зажигательная Б-32 со стальными сердечниками обладали высокой начальной скоростью — до 850 м/с и большой мощностью у цели, пробивая на дистанции 300 м под углом встречи 90° 16-мм броню. Большой угол возвышения спаренной пулеметной установки (25° против 14° у Т-38) позволял вести обстрел и низколетящих самолетов, правда, эта возможность на практике почти не использовалась. Оба пулемета поставлялись ковровским заводом № 2 им. Киркиж, а с 1942 года ДШК выпускал еще и саратовский завод N° 614. Во время войны установку ДТС изготавливал также ижевский завод № 622.

Увеличился и боекомплект нового танка: 450 12,7-мм патронов (9 сцепленных лент) в кольцевом коробе под башней для непрерывного питания, что существенно повышало скорострельность ДШК; одна лента (50 патронов) находилась в запасе, в магазине-коробке. Для ДТ —2016 патронов (32 магазина, у Т-38 — 24) в стеллажах по левому борту танка. Для стрельбы из револьверов в корпусе и башне были сделаны конические отверстия, закрываемые изнутри бронепробками. Кроме того, в сумках хранилось несколько ручных гранат Ф-1.

Повышению боевых качеств новой башенной установки способствовали и более совершенные, чем на Т-38, приборы прицеливания — оптический прицел ТМФП с ночной подсветкой и дублирующий его механический. Наведение осуществлялось шестеренчатым механизмом поворота, расположенным справа у основания башни. Его рукоятка одновременно служила спусковым устройством пулемета ДШК. Подъемный винтовой механизм был помещен на левой стороне башни, и рукоятка его являлась спуском пулемета ДТ. Для возможности быстрого переноса огня имелось принудительное отключение механизма поворота, а при движении по-походному башня и люлька стрелковой установки жестко стопорились.

Башня вращалась на шариковой опоре, на нижнем кольцевом погоне которой, прикрепленном к подбашенному листу, был нарезан зубчатый венец механизма поворота. От опрокидывания башня удерживалась роликовыми захватами, контактирующими с нижним погоном.
