М. Барятинский - Бронетанковая техника СССР 1939 — 1945

Серийные модификации:

МС-1 (Т-18) обр. 1927 г. —корпус и башня клепаные, собирались на каркасе. Башня — шестигранная, с наблюдательной башенкой грибовидной формы. Двигатель располагался поперек корпуса и был выполнен в одном блоке с главным фрикционом и коробкой передач. В кормовой части корпуса имелся «хвост».

МС-1 (Т-18) обр. 1930 г. — башня с прямоугольной кормовой нишей, двигатель мощностью 40л.с., четырехскоростная КП, литое ведущее колесо. Боевая масса 5,68 т. Габариты 4350x1760x2120 мм. Боекомплект: 104 выстрела, 2016 патронов. Скорость макс. — 17,5 км/ч.

С 1929 года танки МС-1 начали поступать на вооружение вновь формируемых механизированных частей. Они активно использовались в учебных целях — 103 машины сразу после изготовления были переданы в распоряжение ОСОАВИАХИМа и ряда военно-технических учебных заведений.

Боевое крещение МС-1 получили в ноябре 1929 года во время советско-китайского вооруженного конфликта на КВЖД. В боевых действиях принимала участие отдельная танковая рота, насчитывавшая 9 боевых машин.

С 1938 года танки начали передаваться в распоряжение УРов на западной границе СССР для использования в качестве как подвижных, так и неподвижных (с демонтажом двигателя и ходовой части) огневых точек. При этом часть боевых машин была перевооружена 45-мм танковой пушкой обр. 1932 г. Эти танки приняли участие в приграничных сражениях лета 1941 года, причем в ряде случаев не без успеха.

Последние факты боевого применения МС-1 относятся к битве за Москву. В частности, в составе 150-й танковой бригады зимой 1941/42 года имелось 9 танков этого типа.

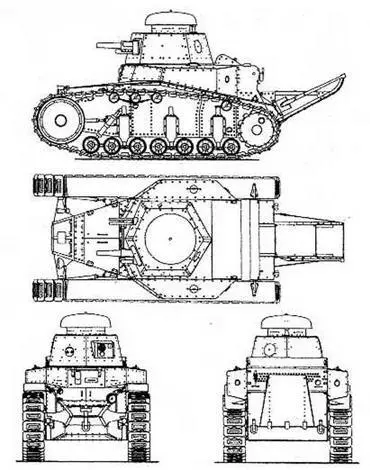

МС-1 обр.1927 г.

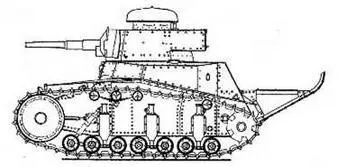

МС-1 с 45-мм пушкой

БОЕВАЯ МАССА, т: 5,3.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4400, ширина — 1760, высота — 2120, клиренс — 315.

ВООРУЖЕНИЕ: 1 пушка Гочкиса или ПС-1 калибра 37 мм, 2 пулемета Федорова калибра 6,5 мм или 1 пулемет ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 96 выстрелов, 1800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: диоптрический или 2,45-кратный оптический прицел,

БРОНИРОВАНИЕ, мм: лоб, борт, корма и крыша корпуса — 16, днище — 8, башня — 16.

ДВИГАТЕЛЬ: специальный танковый конструкции А.Микулина, 4-цилиндровый, 4-тактный, рядный, карбюраторный, воздушного охлаждения; мощность 35 л.с.(25,6 кВт) при 1800 об/мин, рабочий объем 3200 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион, трехскоростная коробка передач, простой дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: семь сдвоенных обрезиненных опорных катков на борт, шесть из которых сблокированы попарно в три балансирные тележки (подвеска — пружинная); четыре поддерживающих катка, три из которых подвешены на полуэллиптической листовой рессоре; ведущее колесо заднего расположения (зацепление зубовое); в каждой гусенице 51 трак шириной 300 мм.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36...40, высота стенки, м — 0,5, ширина рва, м —1,7, глубина брода, м —0,8.

СРЕДСТВА СВЯЗИ: нет.

Легкий танк сопровождения пехоты. Создан на основе английского танка «Виккерс-Армстронг» Mk Е модели А (в 1930 — 1931 годах закуплено 15 машин). Постановлением РВС СССР принят на вооружение 13 февраля 1931 года. Самый массовый танк Красной Армии в предвоенные годы. С 1931 по 1941 год заводом N2 174 имени К.Е.Ворошилова (г.Ленинград) изготовлено 11 218 единиц.

Серийные модификации:

Т-26 обр.1931 г.—первый серийный вариант, наиболее близкий английскому прототипу с размещением вооружения в двух башнях. Боевая масса 8 т. Габариты 4620x2440x2190 мм. Экипаж 3 человека. Вооружение: два пулемета ДТ. С 1932 года в правой башне устанавливалась 37-мм пушка Гочкиса (боекомплект 113 выстрелов). Часть машин оснащалась радиостанцией 71-ТК-1 с рамочной антенной вокруг корпуса. Изготовлено 1626 единиц.

Т-26 обр.1933 г.—однобашенный вариант. Установлена новая цилиндрическая башня с развитой нишей. Вооружение: 45-мм пушка 20К и пулемет ДТ. На части танков — радиостанция 71-ТК-1 с поручневой антенной вокруг башни. С 1935 года — корпус и башня сварные, с 1936 года — пулемет ДТ в нише башни, с 1937 года — на части машин зенитный пулемет ДТ и пушечный прожектор. Изготовлено 6065 единиц.

Т-26 обр. 1938 г. — новая башня конической формы. Незначительные изменения в деталях корпуса. Увеличен объем топливных баков. Вооружение осталось прежним. Пушки выпуска 1937 и 1938 года снабжены электрозатвором и телескопическим прицелом ТОП-1 (с 1938 года — ТОС), стабилизированным в вертикальной плоскости. Боевая масса 10,28 т. Габариты 4620x2440x2330 мм. Запас хода 225 км.
