М. Коломиец - Бронетанковая техника Франции и Италии 1939-1945

СКОРОСТЬ МАКС, км/ч: 50.

ЗАПАС ХОДА, км: 600.

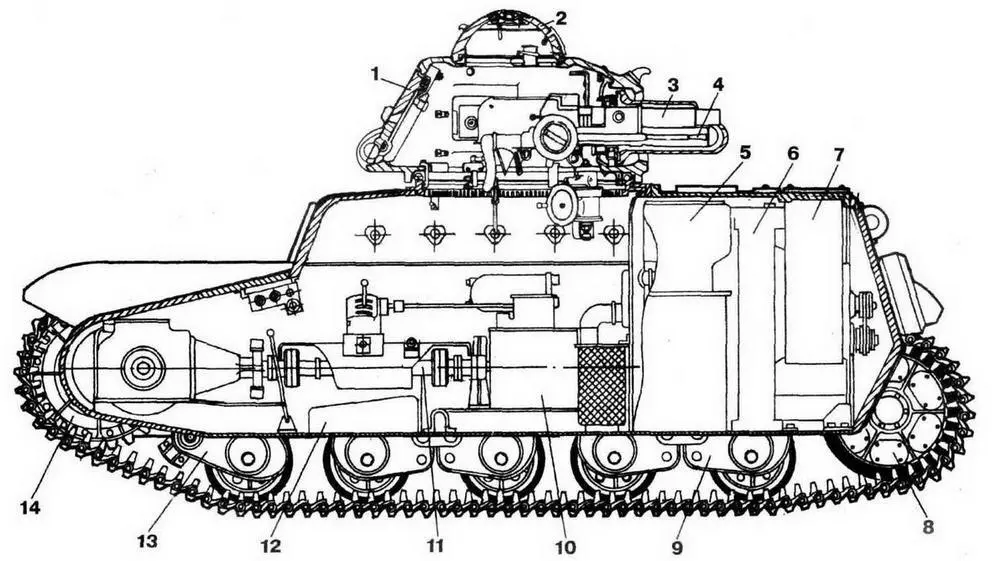

Char leger d'accompagnement Renault R3S:

1 — люк для посадки командира, 2 — командирская башенка, 3 — 37-мм пушка Puteaux SA18, 4 — 7,5-мм пулемет Chatellerault мод. 1931 г., 5 — топливный бак, 6 —радиатор, 7 — вентилятор, 8 — направляющее колесо, 9 — тележка опорных катков, 10 — коробка передач, 11—карданный вал, 12 — сиденье механика-водителя, 13 — передняя (половинная) тележка опорных катков, 14 — ведущее колесо. Башня танка развернута назад.

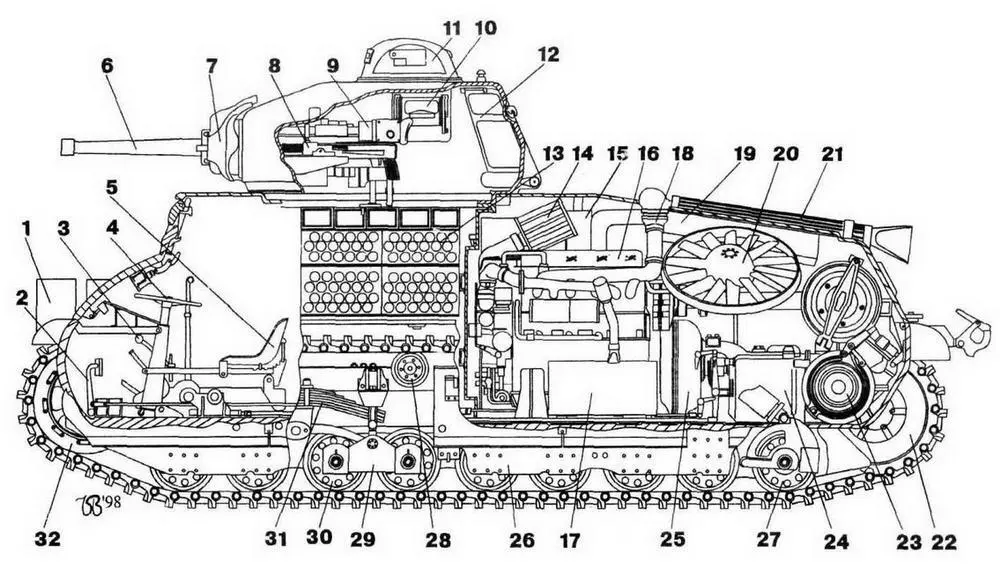

Char de cavalerie Somua S3 5:

1 —кожух фары, 2 — педали главного фрикциона, 3 — рычаг коробки передач, 4 — штурвал, 5 — сиденье механика- водителя, б — 47-мм пушка SA35, 7 — маска пушки, 8 — 7,5-мм пулемет Chatellerault мод. 1931 г., 9 — телескопический прицел, 10 — прибор наблюдения, 11 —командирская башенка, 12 — люк для посадки командира, 13—укладка 47-мм выстрелов, 14 — воздушный фильтр, 15 —топливный бак, 16—двигатель, 17 — масляный бак, 18 — выхлопной коллектор, 19—радиатор, 20 — вентилятор, 21—глушителя, 22 — ведущее колесо, 23 — бортовая передача, 24 — коробка передач, 25 —главный фрикцион, 26 — фальшборт, 27 — опорный каток е независимой подвеской, 28 — поддерживающий каток, 29 — балансирная тележка, 30 — опорный каток, 31 —рессора, 32 — направляющее колесо.

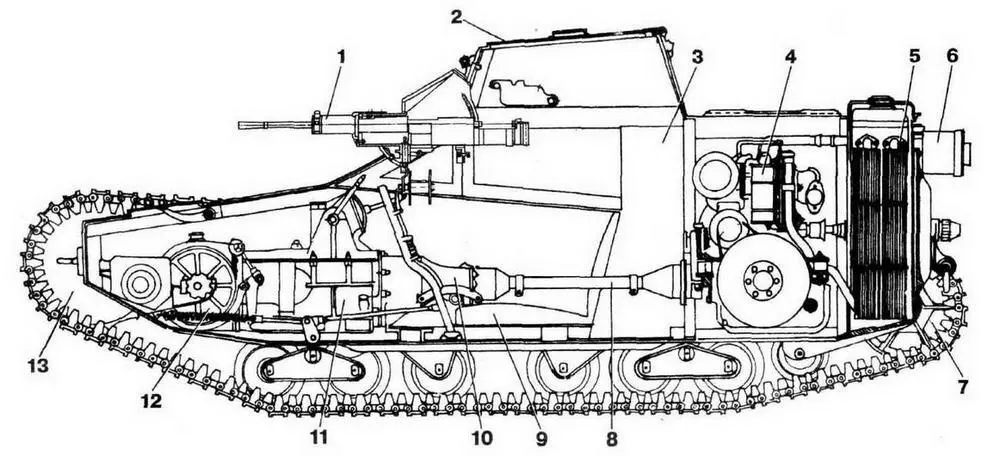

Cairo Veloce CV3/33:

1 — 8-мм спаренный пулемет Fiat 35, 2 — посадочный люк, 3 —топливный бак, 4 — двигатель, 5 — радиатор, 6 — глушитель, 7 — направляющее колесо, 8 — карданный вал, 9 — сиденье механика-водителя, 10—главный фрикцион, 11 — коробка передач, 12 — механизм поворота, 13 — ведущее колесо.

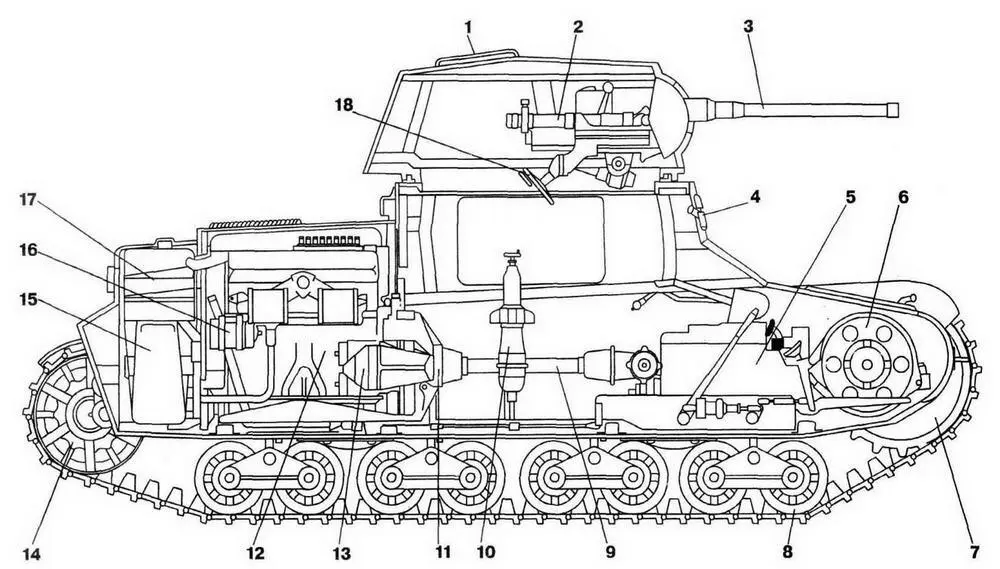

Cairo Armato М13/40:

1 —башенный люк, 2 — телескопический прицел, 3 — 47-мм пушка Mod.47/32, 4 — смотровой прибор механика-водителя, 5 — коробка передач, б — бортовая передача, 7 — ведущее колесо, 8 — тележка опорных катков, 9 —карданный вал, 10 — поворотная опора, 11 — главный фрикцион, 12 — двигатель, 13 — стартер, 14 — направляющее колесо, 15 — вентилятор, 16 — генератор, 17 — радиатор, 18 — механизм вертикальной наводки пушки.

САСС (compagnie autonomes de chars de combat) — отдельная танковая рота.

BCC (Bataillon de Chars de Combat) - танковый батальон.

DCR (Division Cuirasse) — танковая дивизия.

DIM (Division d'lnfanterie Mecanique) — механизированная пехотная дивизия кавалерии.

DLC (Division Legere de Cavalerie) — легкая кавалерийская дивизия.

DLM (Division Legere Mecanique) — легкая механизированная дивизия кавалерии.

GRDI (Groupe de Reconnaissance de Division d'lnfanterie) — разведывательная группа пехотной дивизии.

RAM (Regiment Auto-Mitrailleuses) — полк бронеавтомобилей.

Cie. A (Compagnie Autonomes) — отдельная рота.

Bie. A (Batterie Autonomes) — отдельная батарея.

DB (Demi-Brigade) — танковая полубригада: lourd — тяжелая, legere —легкая.

BCP (BattailIon de Chasseurs Portes) — батальон моторизованной пехоты танковой дивизии.

RA (Regiment d'Artillerie) — артиллерийский полк.

RDP (Regiment Dragons Portes) — полк моторизованной пехоты механизированных дивизий кавалерии.

Char — танк.

Char leger — легкий танк.

AMR (Auto-mitrailleuse de reconnaissance) — легкая гусеничная разведывательная машина.

АМС (Auto-mitrailleuse de combat) — легкая гусеничная машина огневой поддержки.
