М. Барятинский - Бронеколлекция 1999 № 01 (22) Средний танк «Шерман»

Поскольку танки «Шерман» различных модификаций имели близкие тактико-технические характеристики и во многом были аналогичны по конструкции, то давать описание каждого не имеет смысла. Ниже приводится описание модификации М4А2, поставлявшейся в СССР по ленд- лизу и широко применявшейся на советско-германском фронте.

КОМПОНОВКАсреднего танка М4А2 классическая, с передним расположением трансмиссии.

Внутренняя часть корпуса разделена на три отделения: управления (оно же трансмиссионное), боевое и моторное.

Отделение управления находилось в передней части танка. В нем располагались сиденья механика-водителя и его помощника, рычаги управления, агрегаты трансмиссии, щиток контрольных приборов, курсовой пулемет и его боекомплект.

Боевое отделение размещалось в средней части танка. Здесь располагались сиденья командира танка, наводчика и заряжающего, боекомплект, зарядный агрегат, аккумуляторы и огнетушители. Над боевым отделением на шариковой опоре устанавливалась башня с пушкой и спаренным пулеметом, прицелом и приборами наблюдения, частью боекомплекта, механизмом поворота башни, подъемным механизмом пушки, гиростабилизатором и радиостанцией.

Моторное отделение находилось в кормовой части танка. В нем располагались силовая установка с обслуживающими ее системами. Между моторным отделением и боевым имелась перегородка.

КОРПУСтанка сваривался из катаных броневых листов. Его лобовая часть состояла из массивной литой детали (на танках первой серии — сварной, разъемной из трех частей), служащей одновременно крышкой трансмиссионного люка и картером механизма поворота, и верхнего листа, располагавшегося под углом 56° к вертикали. Литая лобовая деталь крепилась к верхнему листу, бортовым листам и днищу болтами. С наружной сто- - роны к ней с боков крепились картеры бортовых передач.

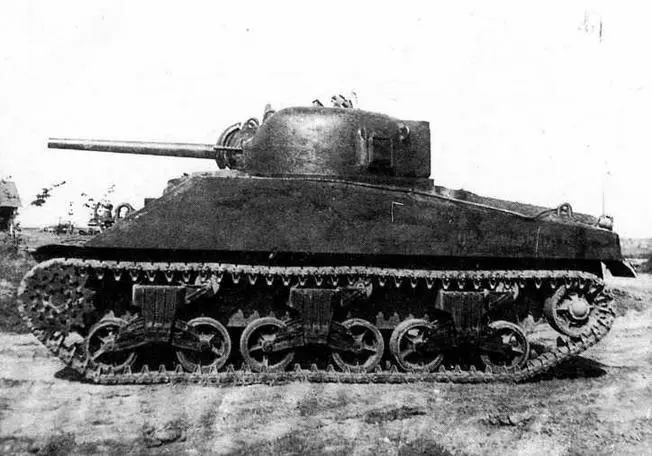

Средний танк М4А2 во время испытаний на НИБТПолигоне в Кубинке. Лето 1942 года.

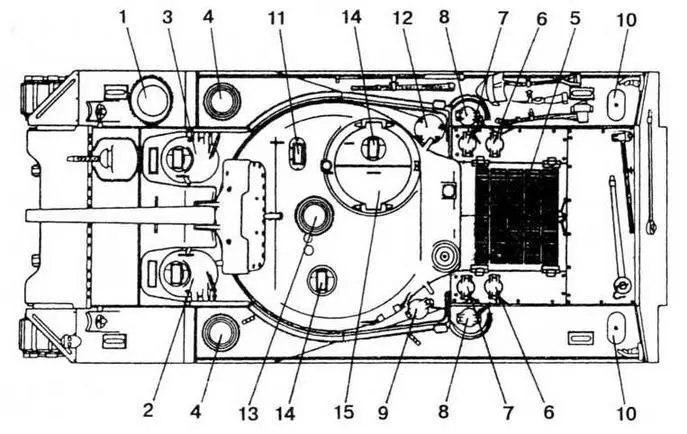

Размещение приборов, люков и лючков на крыше корпуса и башни:

I — гнездо крепления основания антенны; 2 — люк механика-водителя; 3 — люк помощника механика-водителя; 4 — колпаки вентилятора отделения управления; 5 — надмоторный люк; 6 — лючки для доступа к заливным горловинам системы охлаждения; 7 — лючки для доступа к заливным горловинам масляных баков; 8 — лючки для доступа к заливным горловинам топливных баков; 9 — лючок для доступа к заливной горловине топливного бачка вспомогательного зарядного агрегата; 10 — лючки отсека для хранения шпор; 11 — прицел; 12 — колпак вентилятора боевого отделения; 13 — колпак вентилятора башни; 14 — приборы наблюдения; 15 — башенный люк.

Верхний лобовой лист приваривался к бортам и крыше корпуса. В нижней его части справа монтировалась шаровая установка пулемета, правее и выше которой находилось цилиндрическое гнездо антенного ввода (на случай, если танк оснащался двумя радиостанциями). В верхней части лобового листа имелись два выступа, в которых располагались смотровые щели с триплексами, открывавшиеся изнутри танка. Со второй половины 1942 года к выступам приваривались броневые накладки, а затем литые колпаки; вместо же смотровых щелей устанавливались перископические приборы наблюдения М6. В конце 1943 года был введен цельный верхний лобовой лист без смотровых щелей, располагавшийся под углом 47° к вертикали.

Борта корпуса вертикальные. На танках выпуска 1943 — 1944 годов, до переноса боеукладки на пол боевого отделения, к верхнему правому бортовому листу приваривались две броневые накладки и одна — к верхнему левому бортовому листу.

Кормовая часть корпуса состояла из двух наклонных (10... 12°) листов — верхнего и нижнего. Верхний был смещен по отношению к нижнему так, что между ними образовывался карман для выхода воздуха, идущего от вентиляторов.

В передней части крыши корпуса над отделением управления находились овальные посадочные люки механика-водителя и его помощника, располагавшиеся вдоль корпуса и имевшие встроенные в крышки приборы наблюдения М6. По обе стороны от люков устанавливались два вентилятора поперек корпуса, была изменена конструкция крышек, сохранен один вентилятор, размещенный между люками.
