М. Барятинский - Бронеколлекция 1999 № 01 (22) Средний танк «Шерман»

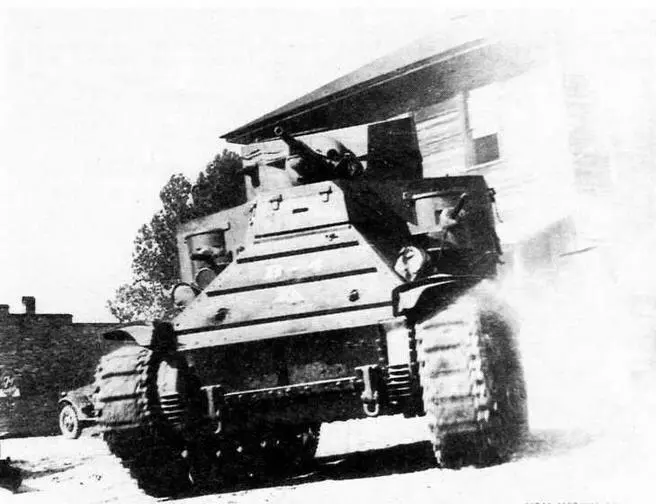

М2

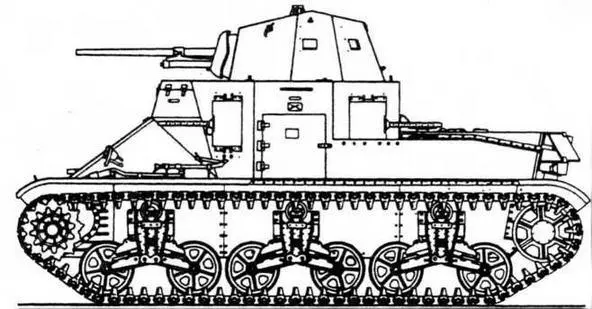

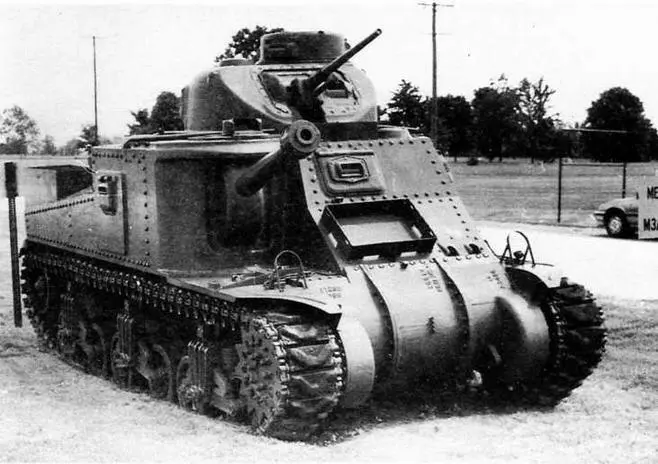

Средние танки М2А1 (вверху) и M3A5 (внизу). На конце ствола 75- мм пушки М2 у М3А5 — массивный противовес.

Литая башня цилиндрической формы устанавливалась на шариковой опоре над боевым отделением со смещением влево от продольной оси танка. В сильно скошенной передней части башни были смонтированы 37-мм пушка М5 или М6, спаренный с ней 7,62-мм пулемет Browning М1919А4 и перископический смотровой прибор М2 со встроенным телескопическим прицелом М19А1. На крыше башни размещалась командирская башенка с пулеметом Browning и призматическим прибором наблюдения. Угол возвышения 37-мм пушки и пулемета в командирской башенке достигал 56°. Часть пушек имела стабилизатор наведения в вертикальной плоскости, для уравновешивания которого под стволом орудия к маске крепился цилиндрический противовес.

В отделении управления танка в неподвижной бронемаске на кронштейне были смонтированы два спаренных пулемета. Кронштейн имел рычаг, с помощью которого угол возвышения изменялся до 9°, склонения — до 4°. Горизонтальное наведение осуществлялось поворотом танка. Управление огнем пулеметов производилось механиком-водителем. Для этого рычаги управления снабжались гашетками электроспусков.

В кормовой части танка с небольшим наклоном вперед устанавливался 9-цилиндровый, четырехтактный, звездообразный, карбюраторный двигатель Continental R- 975-ЕС2 воздушного охлаждения мощностью 340 л.с. при 2400 об/мин. Емкость четырех топливных баков — 660...670 л.

Трансмиссия танка состояла из многодискового главного фрикциона сухого трения, смонтированного внутри маховика двигателя, карданного вала, пятискоростной коробки передач с синхронизаторами, двойного дифференциала типа «Клетрак» и бортовых передач.

В ходовую часть применительно к одному борту входили шесть обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо с кривошипным натяжным механизмом и ведущее колесо переднего расположения со съемными зубчатыми венцами. Гусеницы — резинометаллические, мелкозвенчатые, цевочного зацепления, по 79 траков каждая.

Многочисленное вооружение танка, расположенное в трех ярусах, обслуживал экипаж из шести или семи человек.

В конце лета 1941 года массовое производство М3 началось на заводах сразу пяти фирм: American Locomotive Company, Chryslers Detroit Tank Arsenal, Pressed Steel Car Company, Pullman Standard Car Company и Baldwin Locomotive Works, причем лишь первые две выпускали вышеописанный вариант. Из цехов остальных предприятий выходили машины, предназначенные только для английской армии и имевшие башню измененной формы.

Помимо основной и самой многочисленной модификации — М3, существовали и другие. С февраля по август 1942 года фирма American Locomotive выпустила 300 М3А1, имевших единственное отличие от базового варианта — литой корпус. Следует упомянуть, что некоторое количество М3 и М3А1 оснащалось дизелем Guiberson Т-1400-2. В январе 1942 года другое паровозостроительное предприятие — Baldwin Locomotive — изготовило 12 танков М3А2 со сварным корпусом, а затем перешло на выпуск варианта М3А3. Он отличался от предыдущего дизельной силовой установкой General Motors 6046 G-71 мощностью 375 л.с. На части машин посадочный люк в левом борту корпуса заварили. До декабря 1942 года было изготовлено 322 М3А3. С июня по август 1942 года Detroit Tank Arsenal выпустил 109 машин версии М3А4 с двигателем Chrysler А57 Multibank мощностью 370 л.с., представлявшим собой силовой блок из пяти автомобильных моторов. Длину клепаного корпуса пришлось увеличить. Люк в левом борту корпуса ликвидировали совсем. Число траков гусеницы возросло до 83. Улучшили и конструкцию тележек подвески. Наконец, с января по декабрь 1942 года Baldwin Locomotive изготовил 591 М3А5 — М3 с дизелем General Motors 6046 G-71. Всего же за время производства было выпущено 6258 танков М3 всех модификаций.

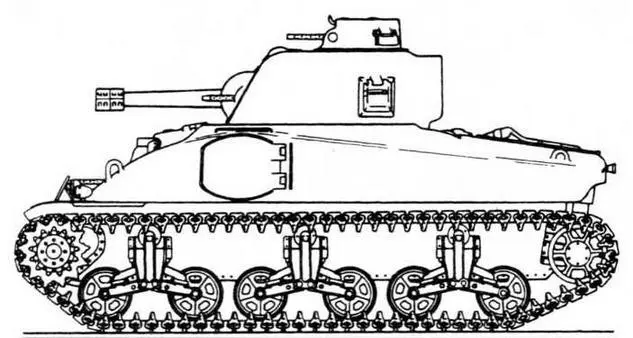

Тб

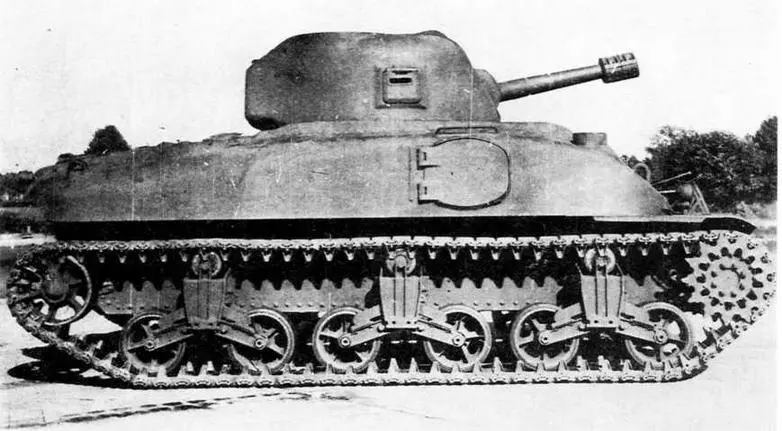

Средний танк Тб на Абердинском полигоне. Обращают на себя внимание бортовой люк в корпусе, лючок для стрельбы из пистолета в правом борту башни и тележки подвески, аналогичные среднему танку М3.
