М. Барятинский - Пехотный танк «Матильда»

Двигатели располагались параллельно продольной оси машины и передавали крутящий момент коробке передач через поперечную передачу и общий вал.

Топливо — дизельное. Емкость двух топливных баков — 225 л.

Система смазки — циркуляционная, под давлением, по принципу "сухого" картера. Тип масляного насоса — шестеренчатый, четырехсекционный. Емкость масляных баков 46 л.

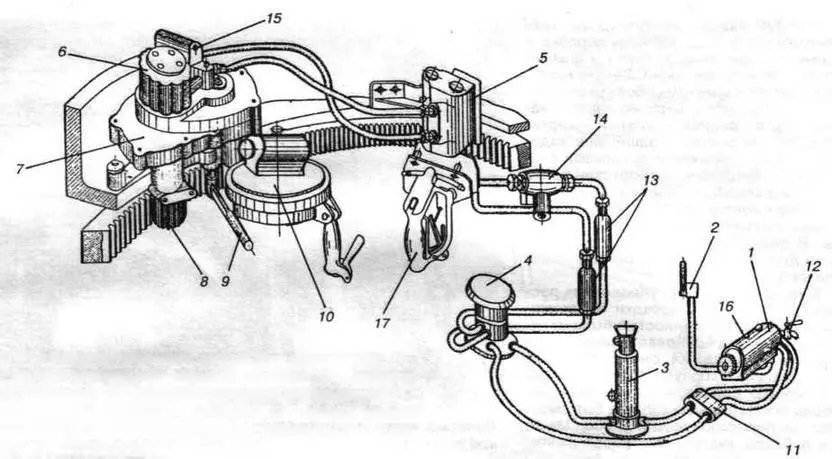

Гидропривод поворота башни

I—масляный насос; 2— механизм включения насоса; 3—рекуператор; 4— ВКУ; 5 — клапанная коробка переключения масляной турбинки; б — масляная турбинка; 7 — корпус редуктора; 8 — шестерня вращения погона башни; 9 — ручка включения ручного и гидравлического приводов; 10—ручной привод; 11, 14 —редукционный клапан; 12 — спускной кран; 13 — фильтры; 15,16 — винты для спуска воздуха; 17 — рукоятка клапанной коробки

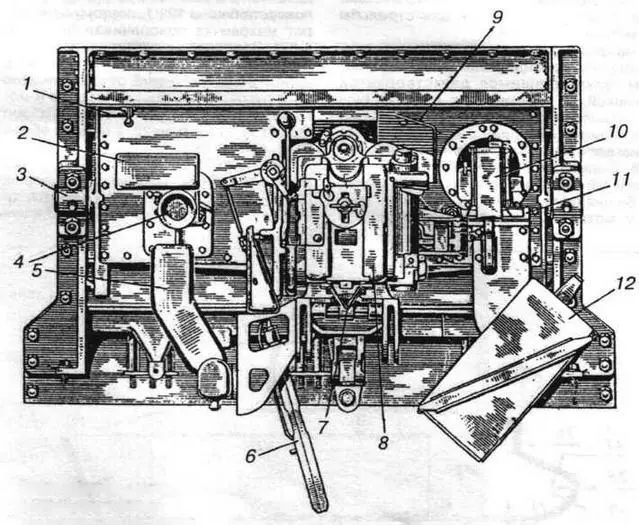

Расположение пушки и пулемета в башне (вид с казенной части):

1 — стопор маски; 2 — налобник прицела; 3 — подцапфенник; 4 — прицел; 5 — плечевой упор; б — спусковой механизм; 7 — рычаг лапок выбрасывателя; 8 — пушка; 9 — маска; 16 пулемет; 11 — кронштейн пулемета; 12 — гнездо для коробки с пулеметной лентой.

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Воздух, необходимый для охлаждения воды в радиаторах, подавался двумя трехлопастными вентиляторами, смонтированными на коробке передач. Основной поток воздуха проходил в корпус танка через жалюзи над двигателем: он обдувал на своем пути масляный радиатор, далее — двигатели и вентиляторами через трубчатые радиаторы, установленные над ними, нагнетался в выходные жалюзи.

Кроме основного потока, часть воздуха поступала в танк через жалюзи в крышках инструментальных ящиков, проходила через отделения управления и боевое и, проникнув под перегородку моторного отделения, обдувала картер двигателя, соединяясь затем с основным воздушным потоком.

Трехлопастные вентиляторы приводились во вращение от распределительной коробки через редуктор. В ступице каждого вентилятора был смонтирован фрикцион, предохранявший вентилятор от повреждений при резкой остановке двигателя.

Два трубчатых радиатора были установлены над вентиляторами. Шарнирное крепление радиаторов давало возможность доступа к вентиляторам, коробке передач и другим агрегатам, располагавшимся в трансмиссионном отделении.

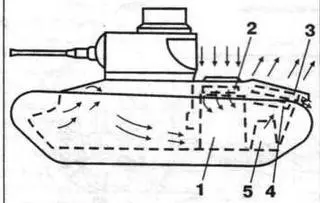

Схема потока охлаждающего воздуха: 1 —двигатель; 2 — масляный радиатор; 3 — водяной радиатор; 4 — вентилятор; 5 — коробка перемены передач

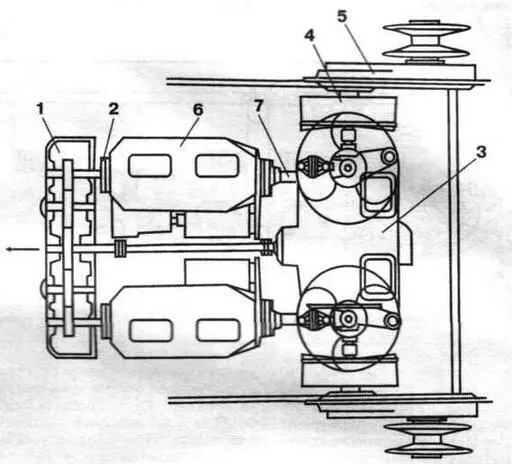

Схема трансмиссии:

1 — сцепление; 2 — поперечная передача; 3 — коробка передач; 4 — бортовой фрикцион; 5 — бортовая передача; 6 — двигатель; 7 — привод к вентилятору

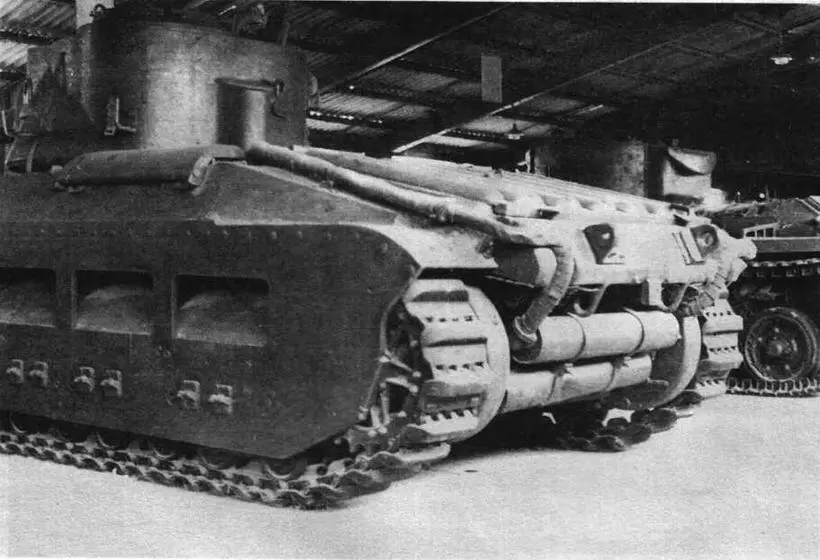

Кормовая часть танка Matilda IIISC, находящегося в Музее бронетанковой техники и вооружения в Кубинке. Хорошо видны выхлопные коллекторы двигателей "Лейланд" и два глушителя, закрепленные на нижнем кормовом листе корпуса. Две проушины на верхнем кормовом листе предназначались для крепления дополнительного топливного бака

Радиаторы и вентиляторы располагались под углом 15° к горизонтали.

Для запуска каждый двигатель снабжался стартером мощностью около 2,5 л.с. и напряжением 24 В. Для облегчения запуска при низких температурах окружающего воздуха на части машин двигатели снабжались эфирными карбюраторами, соединенными трубопроводами с прокалывающими пистолетами, расположенными на моторной перегородке. Там же находился ящик с эфирными ампулами.

В трансмиссию "Матильды" входили: сцепление на каждый двигатель, поперечная передача, коробка перемены передач, бортовые фрикционы, бортовые передачи и соединяющие их валы.

На танке устанавливалось однодисковое сухое сцепление автомобильного типа. Ничего более мощного не требовалось, поскольку крутящий момент от двигателей передавался на планетарную коробку передач. Особенностью последней, как известно, является возможность включения передач торможением соответствующих шестерен, что исключает необходимость пользоваться для этой цели сцеплением. Поэтому приводы сцепления на "Матильде" отсутствовали, поскольку оно было постоянно соединено с трансмиссией. Необходимость в выключении сцепления возникала только при запуске двигателей. Эта операция осуществлялась с помощью ручного привода (на каждый двигатель), находившегося в боевом отделении на моторной перегородке.
