Е. Прочко: Артиллерийские тягачи Красной Армии

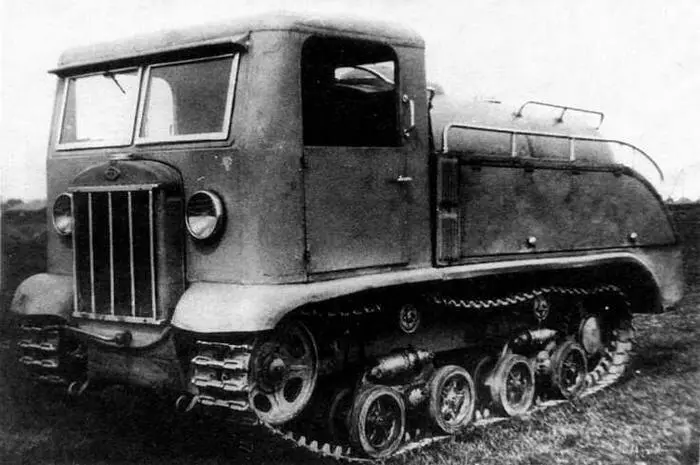

Опытный трактор СТЗ-НА ТИ в варианте бензозаправщика

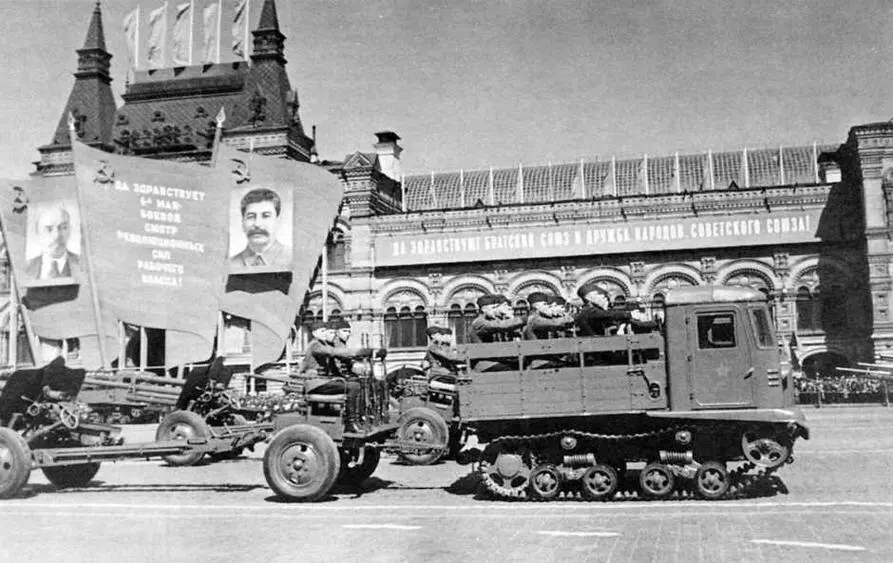

Тракторы СТЗ-5 с 76-мм пушками Ф-22УСВ на параде. Москва, / мая 1940 г.

Разработка двух видов тракторов под общим руководством В.Я.Слонимского (НАТИ) велась параллельно в течение двух лет на СТЗ объединенным КБ (30 человек), куда входили заводские инженеры и прикомандированные к ним работники института. Большой вклад в создание транспортного трактора СТЗ-НАТИ 2ТВ (чаще использовалось заводское название СТЗ-5) внесли конструкторы И.И.Дронг, В.А.Каргополов, Г.Ф.Матюков и Г.В.Соколов — от СТЗ; А.В.Васильев, В.Э.Малаховский, Д.А.Чудаков и В.Н.Тюляев— от НАТИ.

В начале 1935 года была построена третья серия опытных образцов СТЗ-5. Эти машины, показанные 16 июля вместе с сельскохозяйственным трактором СТЗ-З высшему руководству страны во главе с И.В.Сталиным, получили полное одобрение, а в кузове СТЗ-5 члены Политбюро даже проехались по опытному полю НАТИ. 10 декабря 1935 года два СТЗ-5, участвовавших в зимнем пробеге Сталинград — Москва, успешно продемонстрировали в Кремле, Обнаруженные во время испытаний недостатки транспортного трактора устранили к 1936 году. Но на подготовку его к производству, вслед за СТЗ-З, на Сталинградском тракторном заводе ушло два года.

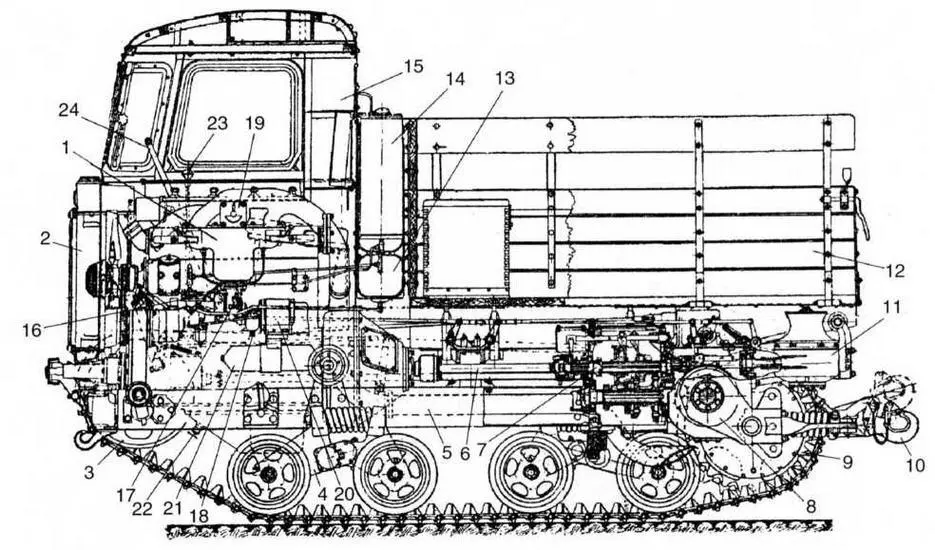

Компоновка тягача СТЗ-5 (фотокопия с руководства службы):

I — двигатель: 2 — радиатор; 3 — натяжное колесо; 4 — тележка; 5 — рама; б — карданный вал; 7 — коробка передач; 8 — бортовая передача; 9 — ведущее колесо; 10 — сцепной прибор; 11 — кабестан (лебедка); 12 — грузовая платформа; 13 — водяной бачок системы питания; 14 — пусковой бачок (бензин); 15 — кабина; 16 — колпачок главного жиклера; 17 — винт холостого хода; 18 — водяная игла; 19 — крышка заслонки подогрева; 20 — масляный радиатор; 21 — масляные фильтры; 22 — спускной краник конденсата керосина; 23 — рычаг управления коробкой передач; 24 — рычаг управления

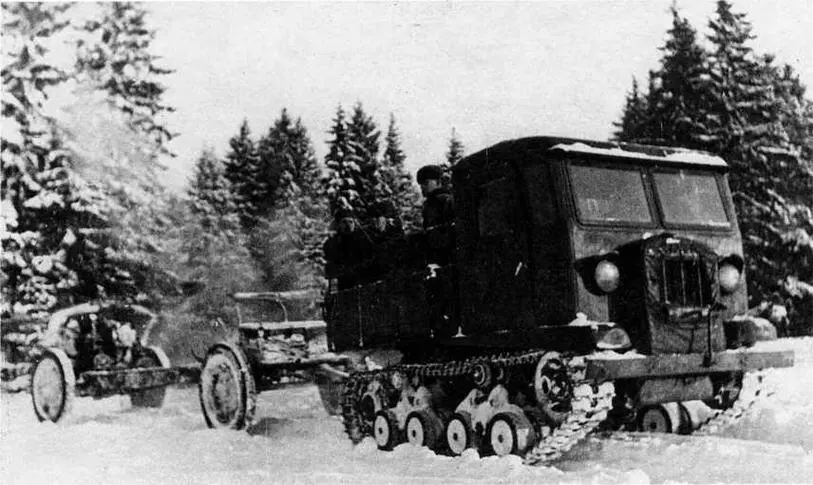

Трактор СТЗ-5 буксирует ни огневую позицию 122-мм гаубицу образца 1938 года. Битва за Москву, 1941 г.

Машина имела уже ставшую традиционной для транспортных тракторов компоновку с передним расположением двухместной (водитель и командир орудия) закрытой дерево-металлической кабины, установленной над двигателем. За кабиной и топливными баками находилась двухметровая грузовая деревянная платформа с откидными бортами и съемным брезентовым верхом с целлулоидными окнами. Здесь на четырех откидных полумягких сиденьях размещался орудийный расчет, а на полу — боеприпасы и артиллерийское снаряжение. Легкая и рациональная рама трактора состояла из двух продольных швеллеров, связанных четырьмя различными поперечинами. Двигатель 1МА — типично тракторный, четырехцилиндровый, карбюраторный (от дизеля пришлось отказаться), с зажиганием от магнето, малооборотный и относительно тяжелый, но выносливый и надежный (выпускался до 1953 года). Заводился он и мог работать на бензине (бак — 14 л), переходя потом (после прогрева до 90°) на керосин или лигроин (бак — 148 л), то есть был фактически многотопливным. Для предупреждения детонации и для повышения мощности, особенно при работе на керосине с большой нагрузкой в жаркое время года, в цилиндры через специальную систему карбюратора впрыскивалась вода, пока в 1941 году не была введена антидетонационная камера сгорания. Двигатель имел полноценные системы смазки, охлаждения, питания, электрооборудования. Запуск — электростартером (его не было на СТЗ-З) или безопасной (при обратном ударе) пусковой рукояткой; управление — ножной педалью «по-автомобильному». В коробке передач, стыкуемой с задним мостом, были изменены передаточные числа с целью увеличения силового диапазона (до 9,81 против 2,1 у СТЗ-З) и скоростей движения, введена еще одна (понижающая) передача. При движении на ней со скоростью 1,9 км/ч СТЗ-5 развивал тягу 4850 кгс, то есть на пределе сцепления гусениц с грунтом.

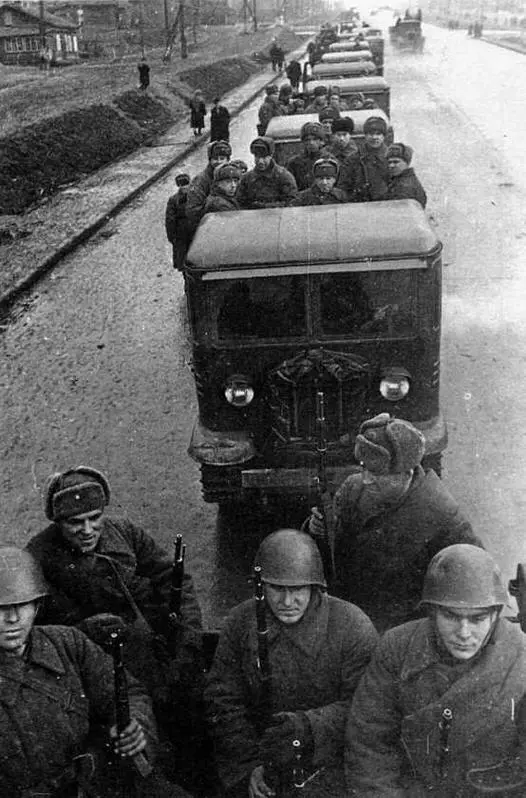

Колонна тракторов СТЗ-5 с пехотой движется к фронту. Пригород Москвы, 1941г.
