Е. Прочко: Артиллерийские тягачи Красной Армии

Первый такой тягач, «Пионер», спроектировали в 1935 году в Научном автотракторном институте (НАТИ) под руководством А.С.Щеглова по образцу быстроходного американского трактора «Мармон- Херингтон» с автомобильным двигателем Форд V-8.

Компоновку машины и его тягово-динамический расчет делал С.Н.Осипов, ведущим инженером по машине назначили Брусянцева. Силовой агрегат и трансмиссию с дифференциалом позаимствовали от находившегося в производстве плавающего танка Т-37А, от него же использовали пружинобалансирные тележки (по одной на борт) и гусеницы.

Заднее направляющее колесо имело упругую подвеску и одновременно выполняло роль опорного катка (несущий ленивец). Машина была очень короткой и узкой. Масса ее составляла всего 1500 кг, скорость до 50 км/ч. Водитель сидел посередине, прямо над коробкой передач, и был прикрыт спереди защитным кожухом. За ним по бортам находились шесть сидений, по три в ряд, установленных спинками внутрь, на которых боком, тесно, размещались бойцы орудийного расчета.

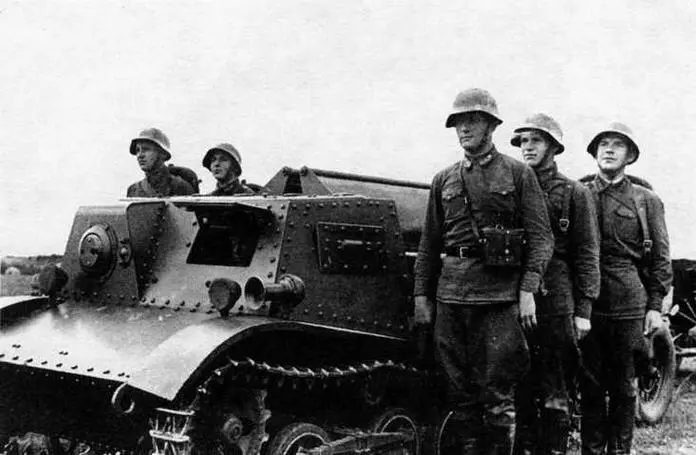

Тягач «Комсомолец» 1-и серии на маневрах. Июнь 1939 г.

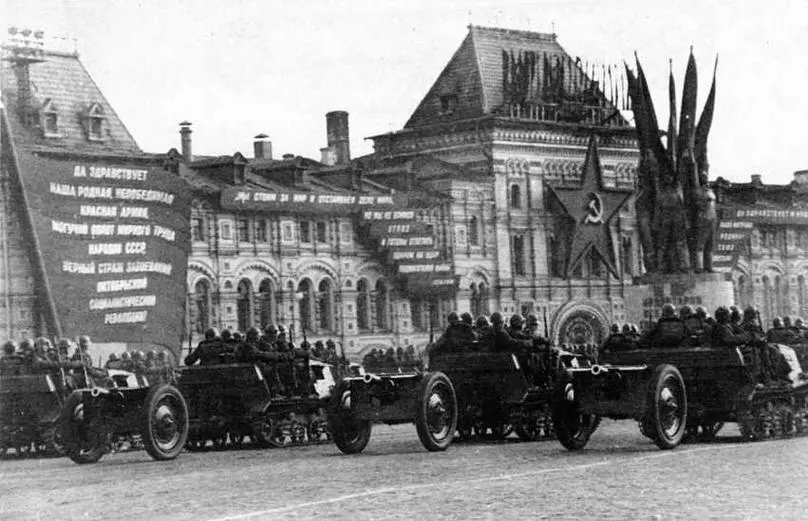

«Комсомольцы» 1-й серии с полковыми пушка.чи образца 1927 года проходят по Красной площади

Первую партию «пионеров» (50 единиц, по другим данным — 25) выпустили на московском заводе № 37 имени Орджоникидзе в 1936 году. А 7 ноября того же года тягачи уже приняли участие в параде на Красной площади. Производство их продолжалось по 1937 год. В войсках они не прижились из-за неустойчивости при езде и на поворотах, низких тяговых свойств и малой вместимости. В ходе короткой эксплуатации выявилась необходимость в броневой защите водителя, двигателя, радиатора и бензобака от огня стрелкового оружия, так как тягач должен работать в непосредственной близости от противника — в зоне вероятного обстрела. Такую бронированную модификацию вскоре разработали и построили в НАТИ (конструктор Маринин) в двух вариантах: «Пионер Б1» (расчет сидит лицом друг к другу) и «Пионер Б2» (расчет сидит спинами друг к другу). Вскоре стало очевидно, что машина, в основе своей и без того не очень удачная, получилась еще хуже.

Довольно быстро, в конце 1936 года под руководством главного конструктора завода Н.А.Астрова был создан полноценный быстроходный бронированный гусеничный тягач «Комсомолец» Т-20 (заводской индекс 020 или А-20). Машина имела более просторный клепано-сварной корпус из бронелистов толщиной 7—10 мм, защищавших экипаж — водителя и командира-стрелка — от пуль винтовочного калибра и мелких осколков. Кроме того, командир получил оборонительное вооружение — танковый пулемет ДТ в подвижной маске, отнюдь не лишний в зоне переднего края, где для артиллеристов был весьма вероятен непосредственный контакте противником. Кабина экипажа, бронированная со всех сторон, имела сверху два люка-лаза, а впереди и по бортам — откидные бронещитки, прикрывавшие смотровые щели, позже замененные пулестойкими блоками «триплекс». За кабиной находилось моторное отделение (двигатель, как и на «Пионере», располагался сзади и был развернут маховиком вперед), закрытое сверху броневым капотом с откидными крышками. Над ним, за бронеперегородкой, размещалось грузовое отделение с двумя блоками продольных трехместных сидений. Будучи повернутыми наружу, они образовывали своими спинками борта грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м. Буксирное устройство отвечало требованиям соединения с дышлами легких орудий и их передков.

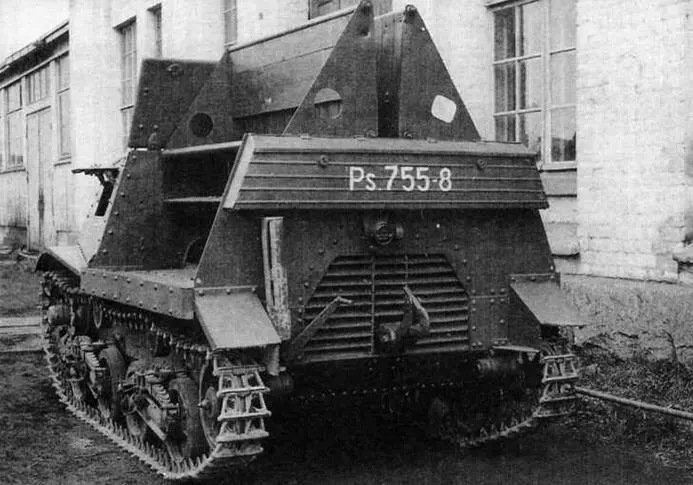

Тягач «Комсомолец» 1-й серии. Характерной особенностью этих машин были жалюзи воздухооттока в кормовой стенке корпуса. У тягачей 1-й и 2-й серий рукоятка ручного пуска находилась в корме. Сиденья подняты в положение, обеспечивающее доступ к двигателю

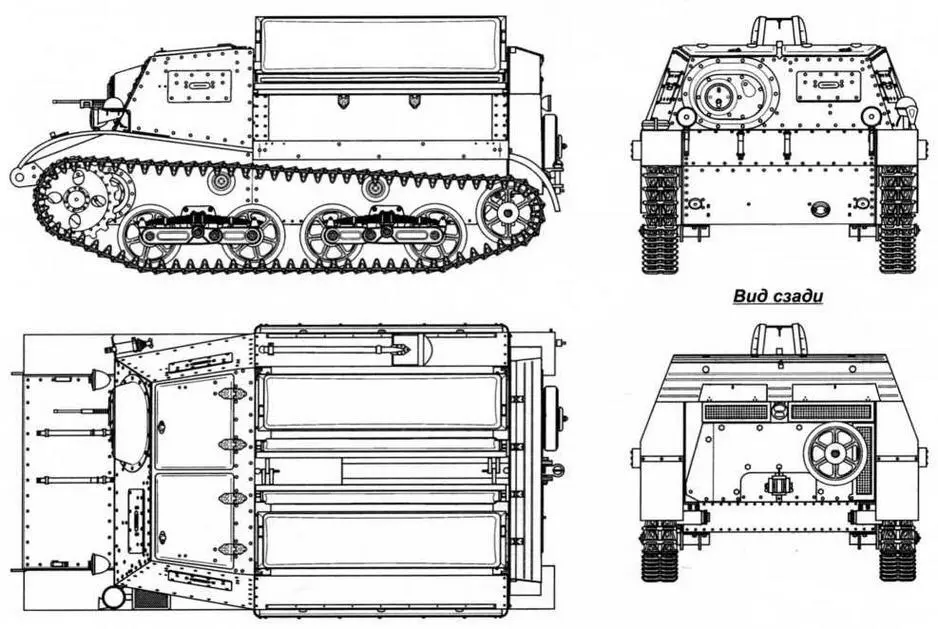

Т-20 «Комсомолец» 3-й серии

Силовой автомобильный агрегат ГАЗ-М с четырехступенчатой коробкой передач (с блокировкой включения) дополнял демультипликатор от трехосного автомобиля ГАЗ-ААА, что удваивало число ступеней в трансмиссии и позволяло иметь два диапазона: тяговый и транспортный. Отсюда и возможность минимальной («ползучей») скорости движения в 2 — 2,5 км/ч при тяговом усилии на крюке до 3000 кг. Остальные агрегаты трансмиссии: главную передачу, бортовые фрикционы с тормозами, бортовые передачи с ведущими звездочками, а также мелкозвенчатую гусеницу, опорные и поддерживающие обрезиненные катки использовали от танка Т-38.
