М. Барятинский: Легкий танк «Стюарт»

На вооружение первых формируемых танковых частей поступили легкие танки М2 всех модификаций, а также боевые машины М1. Последние модернизировались дважды, хотя и не столь существенно, как пехотные М2. Модель М1А1 получила башню более технологичной формы и усовершенствованную коробку передач, а М1А2 — новую ходовую часть, аналогичную легкому танку М2АЗ. Кавалерийские боевые машины находились в производстве недолго — с 1935 по 1937 год, да и выпущено их было немного, всего 114 единиц. В 1940-м Rock Island Arsenal изготовил опытный образец боевой машины М2 (М2 Combat Саг). При сохранении прежней компоновки и пулеметного вооружения танк получил новую ходовую часть, обеспечивавшую меньшее удельное давление. Ленивец, больший, чем прежде, по размерам, положили на грунт, увеличив тем самым длину опорной поверхности гусениц. Кроме того, улучшили защиту кормы корпуса, отказавшись от жалюзи и направив воздухоотток через броневой карман.

Элементы конструкции боевой машины М2 и легкого танка М2А4 и были положены в основу при создании нового легкого танка, потребность в котором стала очевидной уже вскоре после начала Второй мировой войны.

В начале 1940 года Военный департамент разработал технические требования к новому танку. Первый прототип был переделан из М2А4 в арсенале Рок-Исланд. Машина получила клепаную башню, по форме аналогичную прежней, но с меньшим количеством смотровых лючков. Маск-установку М20 заменили новой — М22, с более толстой броней. И в целом бронезащита танка возросла — толщину лобовой брони корпуса довели до 45 мм, а башни —до 38 мм. Ходовую часть и форму кормовой части корпуса заимствовали у боевой машины М2. Боевая масса танка составила 12,43 т.

5 июля 1940 года новый легкий танк был стандартизирован под индексом М3 (М3 Light Tank). Однако большую известность он получил под названием "Генерал Стюарт" (General Stuart), или просто "Стюарт". Имя собственное ему присвоили англичане, получившие в 1941 — 1942 годах по программе ленд-лиза большинство боевых машин этого типа. Генерал Дж. Стюарт командовал кавалерией южан во время гражданской войны в США.

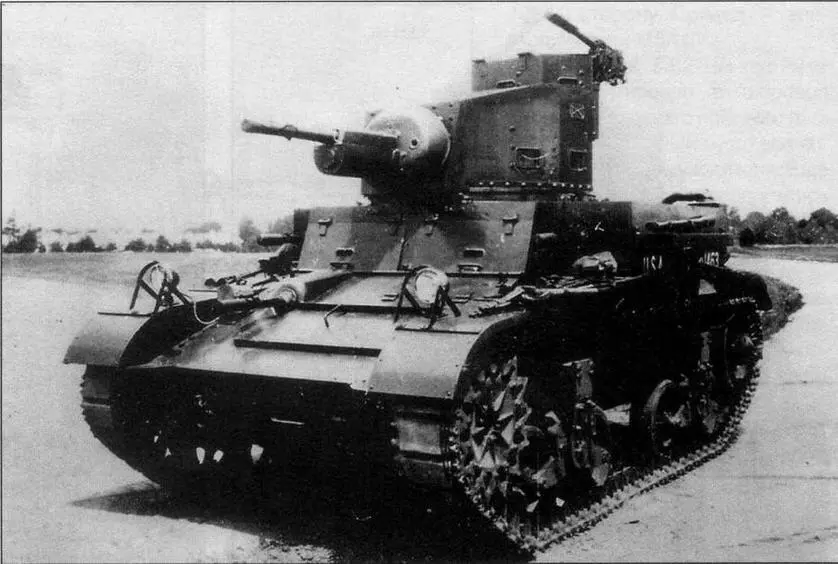

Легкий танк М2 А 4 во время испытаний на Абердинском полигоне. Лето 1940 года

М2А4

Производство танков М3 началось в марте 1941 года на заводе компании American Car and Foundry.

Корпус танка собирался из катаных броневых листов на каркасе из уголков и полос с помощью клепки, а у танков поздних выпусков — частично с помощью сварки. Внутри корпус делился на два отделения: объединенное управления и боевое и моторное. Между ними находилась перегородка, установленная непосредственно перед вентилятором. В нее были вмонтированы маслорадиаторы двигателя и трансмиссии, через которые из боевого отделения вентилятором высасывались пороховые газы. Чистый воздух для охлаждения двигателя поступал в моторное отделение через закрытое сеткой отверстие в крыше корпуса, расположенное над вентилятором. Отвод загрязненного воздуха из боевого отделения, а также выхлопных газов осуществлялся через карман между верхним и нижним кормовыми листами. По бортам корпуса, позади спонсонов, были установлены воздушные фильтры.

Весь передний лист подбашенной коробки занимали смотровые окна механика-водителя и его помощника, закрывавшиеся броневыми дверцами, откидывавшимися вверх. В дверцах имелись щели для наблюдения со стеклами триплекс. Смотровое окно механика-водителя стыковалось с прямоугольным люком в верхнем лобовом листе корпуса. Его крышка откидывалась вперед и вниз, что позволяло осуществлять посадку в танк.

На первых 100 машинах устанавливалась клепаная восьмигранная башня, носившая индекс D37812. Она имела шестигранную командирскую башенку, две стенки которой являлись продолжением стенок башни. На каждой грани командирской башенки находилась смотровая щель со стеклоблоком. В стенках башни было три таких щели. Под каждой из них располагался лючок для стрельбы из личного оружия. С апреля 1941 года клепаные башни заменили восьмигранными сварными типа D38976, а с октября — сварными D39273, так называемой "подковообразной" формы. Их боковые стенки состояли из одного гнутого бронелиста. С октября ввели и новую командирскую башенку в форме "остроконечного" эллипса, закрываемую двухстворчатой крышкой, вместо прежней одностворчатой. На этих же машинах смотровые щели механика-водителя и его помощника стали прикрываться дополнительной бронезащитой.
