М. Барятинский - Плавающий танк ПТ-76

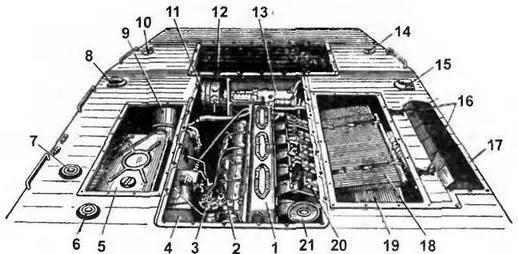

Силовое отделение:

1 — двигатель; 2 — топливный насос; 3 — топливный фильтр тонкой очистки, 4 — масляный бак; 5 — топливный бак; 6 — пробка лючка для выхода отработавших газов подогревателя; 7 — пробка лючка для заправки топлива в малый топливный бак; 8,15 — клапаны водоотливных труб; 9 — водометный движитель (правый); 10,14 — пробки лючков для заправки бортовых передач; 11 — внутренний редуктор (правый); 12 — бортовой фрикцион (правый); 13 — коробка передач; 16 — кронштейны для установки дополнительного топливного бака; 17 — эжектор; 18 — масляный радиатор; 19— водяной радиатор; 20 — механизм защиты двигателя от попадания воды; 21 — расширительный бачок

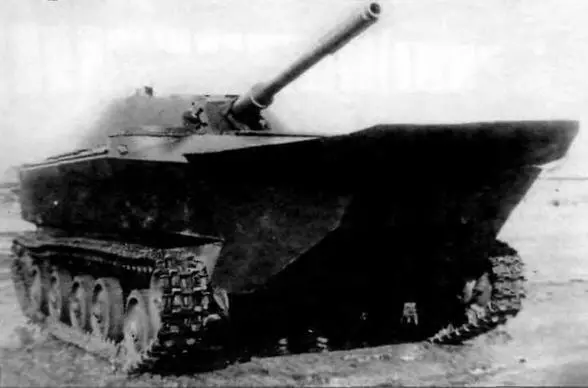

Плавающий танк К-90. Волноотражательный щиток в откинутом положении

Для исключения попадания воды в цилиндры двигателя было разработано специальное устройство, приводимое в действие от масляной системы. При остановке двигателя и соответственно падении давления масла с помощью специальных пружин на каждом из шести выхлопных патрубков закрывались предохранительные клапаны и открывались сливные, через которые просочившаяся в патрубки вода сливалась внутрь корпуса танка. При запуске двигателя, как только он начинал набирать обороты, давление масла повышалось — и предохранительные клапаны открывались. При движении по суше устройство отключалось. Для откачки воды, попадавшей в корпус машины, на днище установили водооткачивающие помпы.

В отличие от двигателя, с трансмиссией не все было так гладко. Еще в самом начале проектирования объекта 740 Н.Ф.Шашмурин разработал трансмиссию с учетом установки специальной коробки передач, предусматривавшей необходимое совмещение систем движения на суше и на плаву. Однако А.С.Ермолаев с подачи Ж.Я.Котина предложил использовать в трансмиссии серийную пятискоростную коробку передач от танка Т-34, уже выпускавшуюся на СТЗ. Это решение, мотивировавшееся упрощением подготовки производства, никак нельзя признать удачным. Рядом с коробкой пришлось устанавливать редуктор отбора мощности на привод водометных движителей, и в итоге весь агрегат оказался на 300 кг тяжелее и значительно сложнее, чем предложенный Н.Ф.Шашмуриным. Здесь уместно отметить, что много лет спустя, когда производство БТР-50 по советской лицензии началось в ЧССР, там была применена другая коробка передач, более технологичная и легкая.

Кроме трансмиссии весьма проблемной являлась ходовая часть. Это наглядно продемонстрировали испытания сормовского образца плавающего танка. При выходе из воды, особенно на топком берегу, часто происходил сброс гусеницы. Анализируя причины этого явления, конструкторы Г.А.Серегин, Б.А.Красников и Л.З.Шенкер, занимавшиеся разработкой ходовой части плавающего танка, установили, что на плаву при провисании нижней ветви гусеницы небольшие по высоте гребни траков выходят из опорных катков и при малейшем боковом усилии в момент контакта с грунтом гусеница сдвигается с колеи и сбрасывается с катков. Чтобы это исключить, надо было существенно увеличить высоту направляющих гребней,но при использовании двухскатных опорных катков она ограничивалась разницей между наружным диаметром опорного катка и диаметром его втулки.

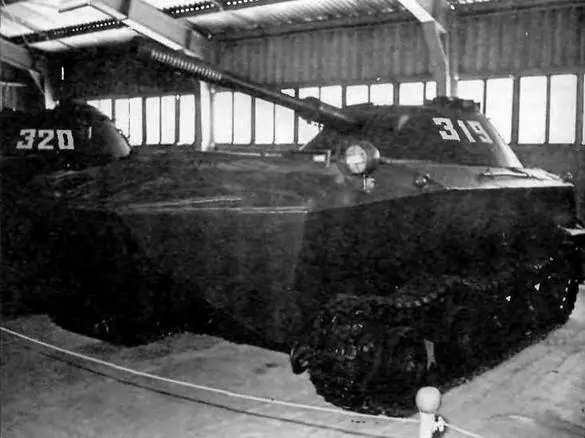

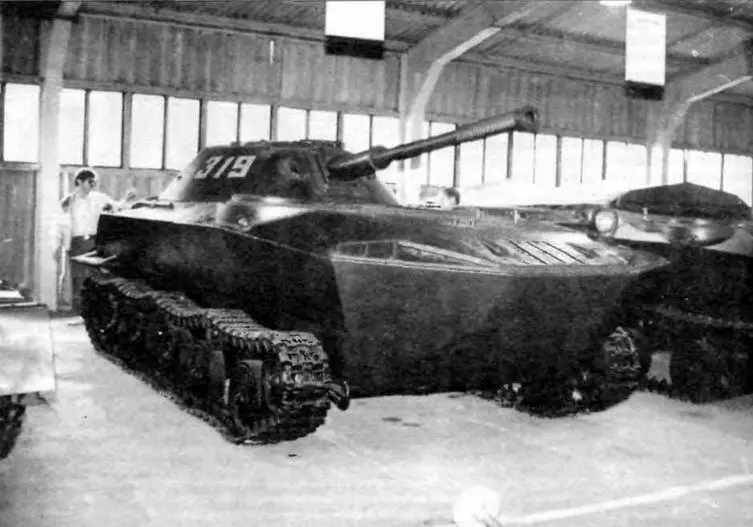

Единственный образец танка К-90 (фото сверху и внизу) сохраняется ныне в Военноисторическом музее бронетанкового вооружения и техники в Кубинке

Ленинградские конструкторы предложили другое решение — опорные катки большого диаметра выполнялись односкатными, а траки гусеницы двухгребневыми, обхватывавшими каток с двух сторон. С наружной стороны катка ограничения на высоту гребня отпали вообще, а с внутренней она лимитировалась только головкой балансира, имевшей значительно меньший диаметр, чем втулка катка. При использовании катков большого диаметра отпала необходимость в поддерживающих катках. В результате ходовая часть стала надежнее, а сбросы гусениц практически исчезли.

В 1950 году были изготовлены опытные образцы машин и начались их заводские испытания по программе, согласованной с заказчиком. Испытания дали много интересного, даже неожиданного, и, конечно, потребовали доработки конструкции, сведшейся в основном к усилению нижней части корпуса, улучшению герметичности узлов ходовой части и внесению ряда других незначительных изменений. К июню 1950 года объект 740 был готов к государственным испытаниям.
