МС-1(Т-18) обр. 1927 г. — корпус и башня клепаные, собирались на каркасе. Башня — шестигранная, с наблюдательной башенкой грибовидной формы. Двигатель располагался поперек корпуса и был выполнен в одном блоке с главным фрикционом и коробкой передач. В кормовой части корпуса имелся «хвост».

МС-1(Т-18) обр. 1930 г. — башня с прямоугольной кормовой нишей, двигатель мощностью 40л.с., четырехскоростная КП, литое ведущее колесо. Боевая масса 5,68 т. Габариты 4350x1760x2120 мм. Боекомплект: 104 выстрела, 2016 патронов. Скорость макс. —17,5 км/ч.

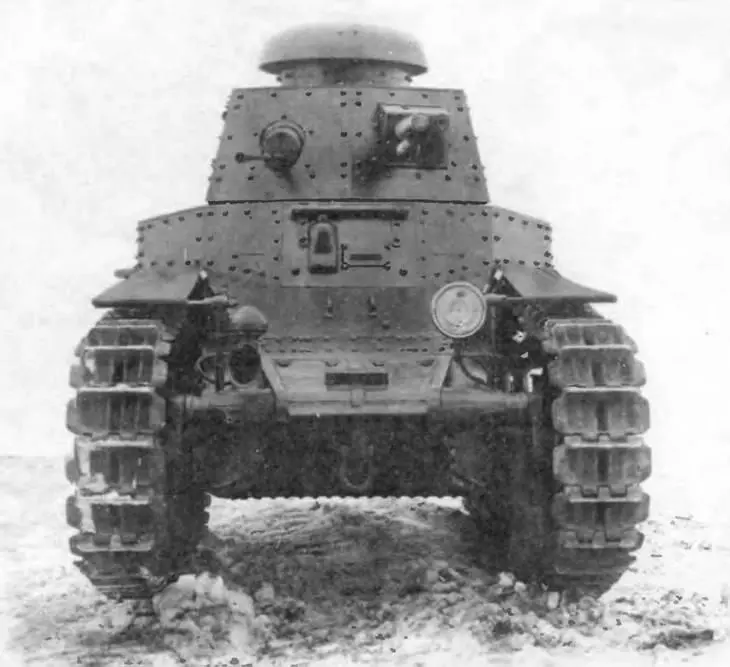

Легкий танк МС-1

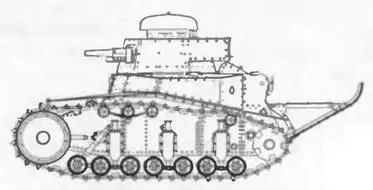

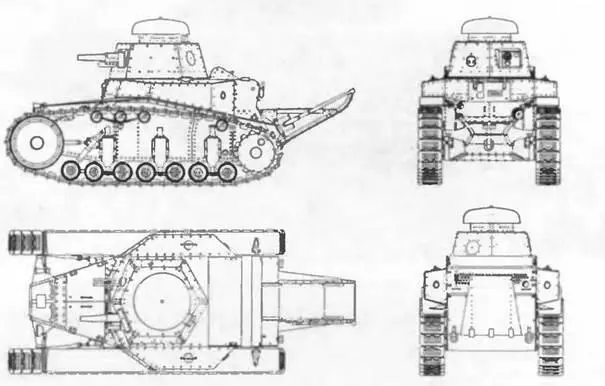

МС-1 обр. 1927 г.

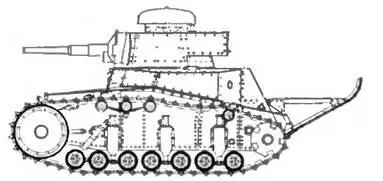

МС-1 обр. 1930 г.

МС-1 С 45-мм пушкой

С 1929 года танки МС-1 начали поступать на вооружение вновь формируемых механизированных частей Они активно использовались в учебных целях — 103 машины сразу после изготовления были переданы в распоряжение ОСОАВИА- ХИМа и ряда военно-технических учебных заведений.

Боевое крещение МС-1 получили в ноябре 1929 года во время советско-китайского вооруженного конфликта на КВЖД В боевых действиях принимала участие отдельная танковая рота, насчитывавшая девять боевых машин.

С 1938 года танки начали передаваться в распоряжение УРов на западной границе СССР для использования в качестве как подвижных, так и неподвижных (с демонтажом двигателя и ходовой части) огневых точек При этом часть боевых машин была перевооружена 45-мм танковыми пушками обр. 1932 г. Эти танки приняли участие в приграничных сражениях лета 1941 года, причем в ряде случаев не без успеха.

Последние факты боевого применения МС-1 относятся к битве за Москву. В частности, в составе 150-й танковой бригады зимой 1941/42 года имелось девять танков этого типа.

Танки МС-1 с 45-мм пушками, захваченные немцами. Группа армий «Юг», июнь 1941 года

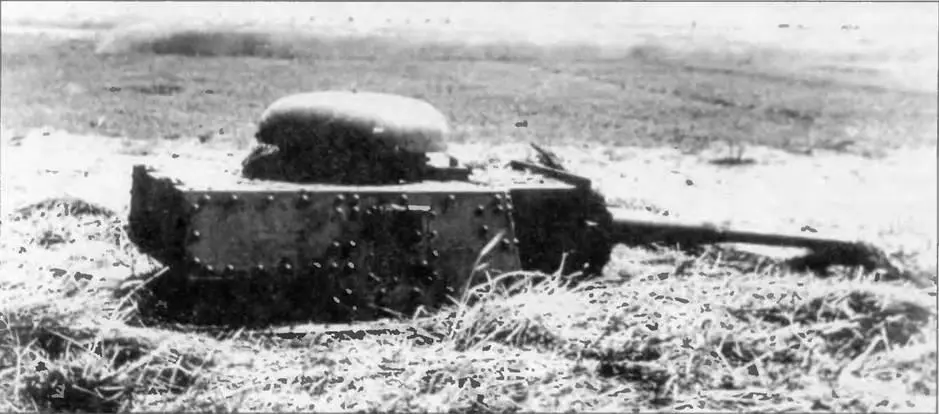

Дот — закопанный в землю МС-1 с 45-мм пушкой, захваченный немцами на «линии Сталина» (так во вражеских документах часто именовалась линия укрепленных районов вдоль старой западной границы СССР). Июнь 1941 года

БОЕВАЯ МАССА, т: 5,3.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4400, ширина — 1760, высота — 2120, клиренс — 315.

ВООРУЖЕНИЕ: 1 пушка Гочкиса или ПС-1 калибра 37 мм, 2 пулемета Федорова калибра 6,5 мм или 1 пулемет ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 96 выстрелов, 1800 патронов

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: диоптрический или 2,45-кратный оптический прицел.

БРОНИРОВАНИЕ, мм: лоб, борт, корма и крыша корпуса — 16, днище — 8, башня — 16.

ДВИГАТЕЛЬ: специальный танковый конструкции А.Микулина, 4-цилиндровый, 4-тактный, рядный, карбюраторный, воздушного охлаждения; мощность 35 л.с.(25,6 кВт) при 1800 об/мин, рабочий объем 3200 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион, трехскоростная коробка передач, простой дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: семь сдвоенных обрезиненных опорных катков на борт, шесть из которых сблокированы попарно в три балансирные тележки (подвеска — пружинная); четыре поддерживающих катка, три из которых подвешены на полуэллиптической листовой рессоре; ведущее колесо заднего расположения (зацепление зубовое); в каждой гусенице 51 трак шириной 300 мм.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36...40, высота стенки, м — 0,5, ширина рва, м — 1,7, глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: отсутствуют.

Легкий танк сопровождения пехоты. Создан на основе английского танка «Виккерс-Армстронг» Mk Е модели А (в 1930 — 1931 годах закуплено 15 машин). Постановлением РВС СССР принят на вооружение 13 февраля 1931 года. Самый массовый танк Красной Армии в предвоенные годы. С 1931 по 1941 год заводом № 174 имени К Е.Ворошилова (г Ленинград) и Сталинградским тракторным заводом изготовлено 11 218 единиц.
