М. Барятинский - Тяжелые САУ Красной Армии

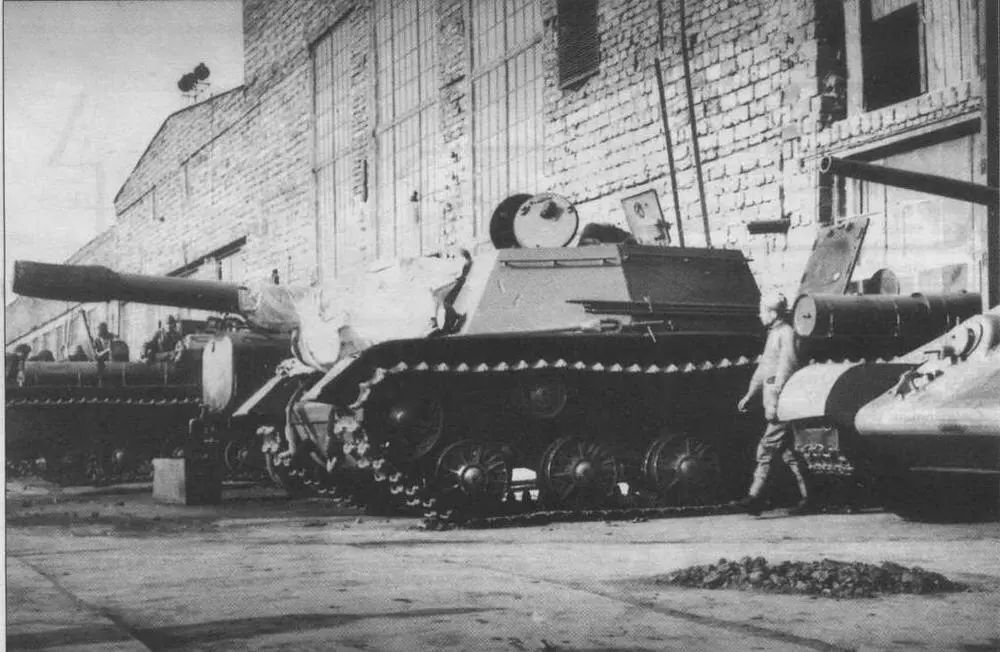

СУ-152 на сдаточной площадке Челябинского Кировского завода, август 1943 года

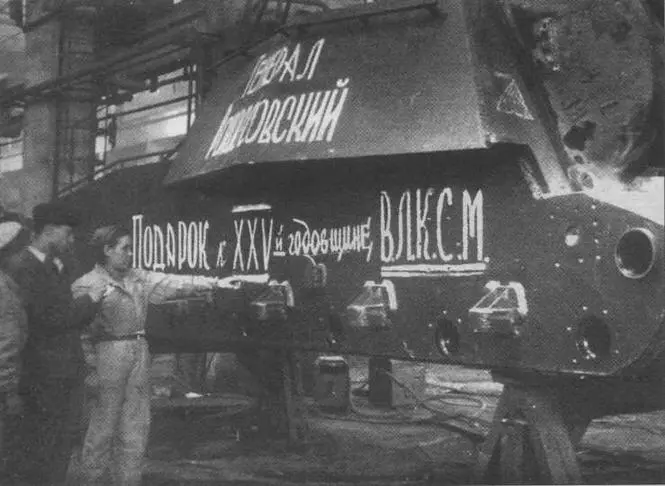

Корпус СУ-152 в сборочном цеху ЧКЗ, октябрь 1943 года

Кормовая часть корпуса состояла из двух броневых листов (верхнего и нижнего) закругленной формы. В средней части верхний лист перекрывал нижний, образуя тем самым карман для выхода охлаждающего воздуха из МТО самоходной установки. Для защиты от попадания посторонних предметов карман закрывался проволочной сеткой. Крыша МТО состояла из двух съемных броневых листов, крепившихся к корпусу САУ болтами. Первый лист крыши в центральной части имел люк для доступа к двигателю, закрывавшийся броневой крышкой. В центре крышки в выпуклой ее части находилось отверстие, предназначавшееся для заливки воды в систему охлаждения двигателя. Вдоль бортов корпуса имелись два прямоугольных отверстия для доступа охлаждающего воздуха к двигателю, закрывавшиеся сверху защитными сетками. В задней части листа были выполнены два отверстия для прохода выхлопных труб, над которыми устанавливались броневые кожуха. Задний лист крыши оборудовался двумя круглыми люками с откидными броневыми крышками для доступа к узлам и агрегатам трансмиссии. Днище корпуса было сварено из двух броневых листов и имело люки и отверстия, закрываемые броневыми крышками.

В амбразуре лобового листа рубки в рамке устанавливалась 152-мм гаубица- пушка МЛ-20 обр.1937 г. Орудие снабжалось поршневым затвором с инерционным предохранителем и щелевым дульным тормозом. Длина ствола составляла 28,8 калибра, высота линии огня — 1800 мм. В конструкции противооткатных устройств использовались гидравлический тормоз отката и гидропневматический накатник. Подъемный и поворотный механизмы секторного типа обеспечивали углы вертикальной наводки от -5° до +18°, горизонтальной — в секторе 12°. Телескопические прицелы СТ-10 или КТ-5 использовались при стрельбе прямой наводкой, а панорама Герца — при стрельбе с закрытых огневых позиций. Для стрельбы ночью шкалы прицела и панорамы, а также прицельная и орудийная стрелки оснащались специальной подсветкой. Дальность стрельбы прямой наводкой составляла 3800 м, наибольшая — 6200 м. Скорострельность пушки- гаубицы достигала 2 выстр./мин. Для облегчения заряжания орудия имелся откидной лоток, который обеспечивал устранение задевания ведущего пояска снаряда за срез трубы ствола.

В боекомплект входили 20 выстрелов раздельного гильзового заряжания. Для стрельбы использовались осколочно-фугасная дальнобойная стальная пушечная граната ОФ-540, бетонобойный гаубичный снаряд Г-530, осколочно-фугасная дальнобойная стальная гаубичная граната ОФ-530, осколочная дальнобойная гаубичная граната из сталистого чугуна О-530А, бронебойно-трассирующий снаряд БР-540 и фугасный морской полубронебойный снаряд. Кроме того, могли использоваться пушечные бетонобойные снаряды Г-545 массой 56 кг и фугасные стальные пушечные гранаты старого образца Ф-542 и Ф-542Ш. Дополнительно в боевом отделении укладывались два 7,62-мм пистолета-пулемета ППШ с боекомплектом 1278 патронов (18 дисков) и 25 гранат Ф-1, позднее боекомплект к ППШ был увеличен до 1562 патронов (22 диска).

В моторно-трансмиссионном отделении вдоль продольной оси корпуса устанавливался двенадцатицилиндровый V-образный четырехтактный дизель В-2К мощностью 600 л.с. Пуск двигателя осуществлялся с помощью электростартера СТ-700 мощностью 15 л.с. или сжатого воздуха из двух воздушных баллонов емкостью 5 л каждый. Емкость основных топливных баков составляла 600 — 615 л. При установке запасных наружных баков запас возимого топлива увеличивался на 360 л. Запас хода установки по шоссе на основных баках достигал 330 км.

В состав трансмиссии входили многодисковый главный фрикцион сухого трения, четырехступенчатая коробка передач с демультипликатором, обеспечивавшая восемь передач переднего и две передачи заднего хода, два многодисковых бортовых фрикциона с плавающими ленточными тормозами и два бортовых планетарных редуктора.

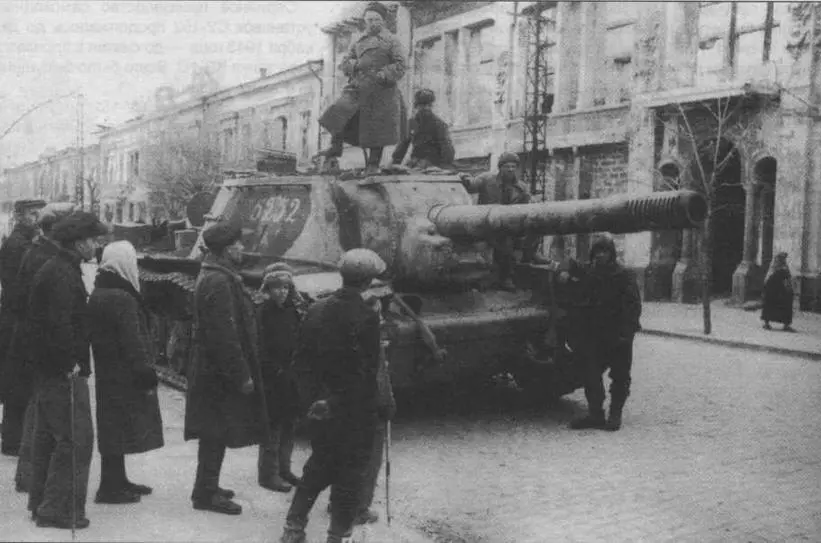

СУ-152 из состава 1824-го тяжелого самоходно-артиллерийского полка на одной из улиц Симферополя, 13 апреля 1944 года
