М. Барятинский - Тяжелые САУ Красной Армии

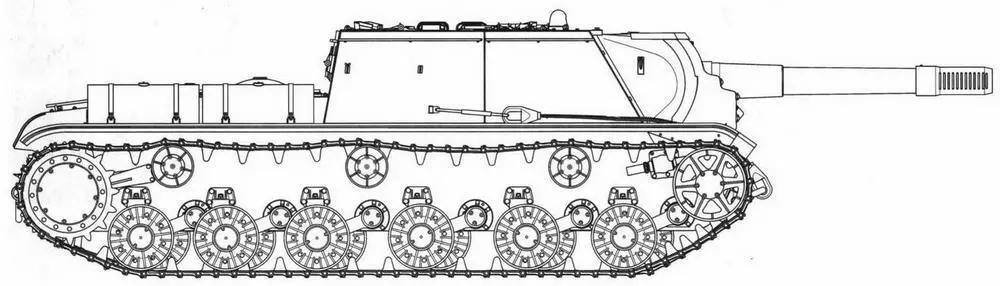

СУ-152, 1943 г.

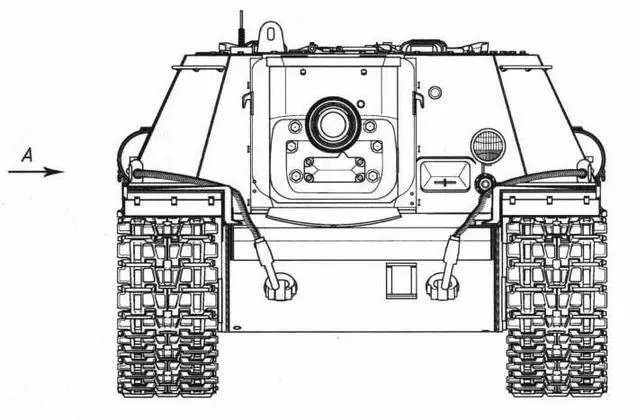

Вид спереди

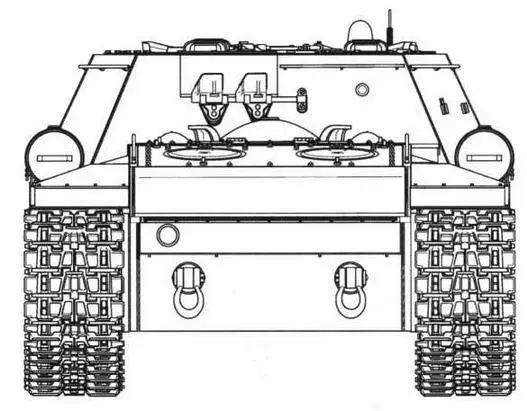

Вид сзади

Вид А

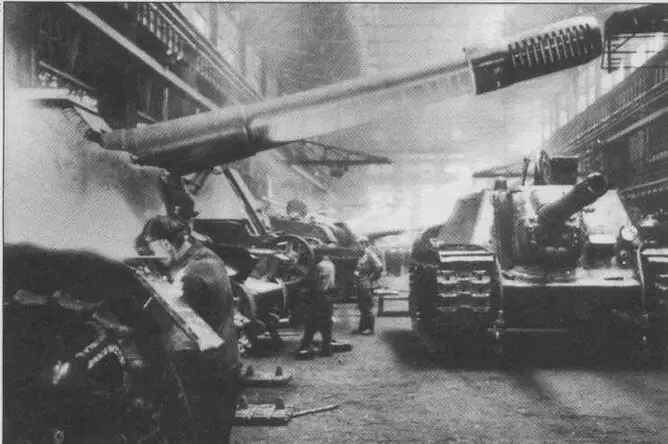

Сборка самоходных установок СУ-152 в цеху Челябинского Кировского завода, 1943 год

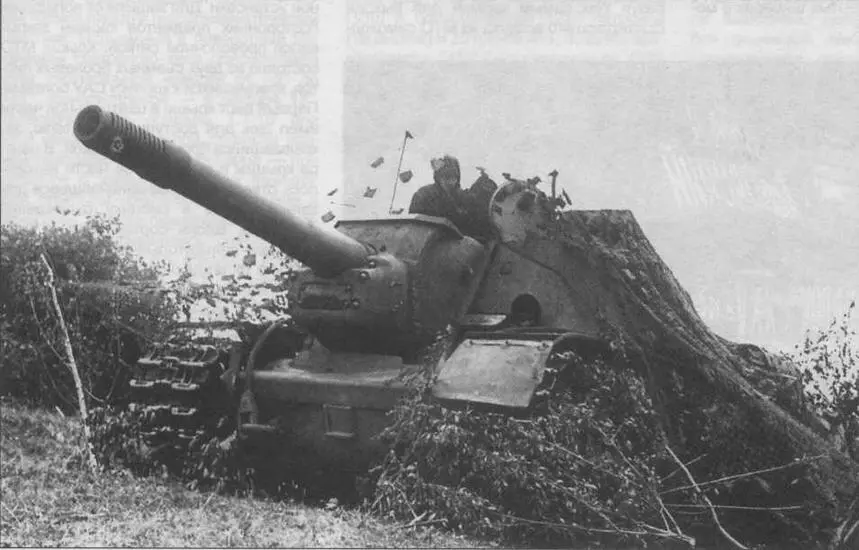

Артсамоходы СУ-152 на огневой позиции. Западный фронт, 1943 год

Объем работ по установке пушки столь большого калибра в рубке на шасси тяжелого танка оказался очень большим. Да и задачи, стоявшие перед специалистами различного профиля были сложными. Нередко заходили в тупик: кому, например, изготовить рамку для орудия — танкистам или артиллеристам? На завод вовремя приехал нарком вооружения Д.Ф.Устинов. Он подробно со всем ознакомился, одобрил все решения Ж.Я.Котина, поддержал идею посылки на артиллерийский завод его представителя, конструктора К.Н.Ильина, которому предоставили полномочия самостоятельно принимать решения по артиллерийской части заказа танкистов.

К 17 января 1943 года макет САУ был выполнен в натуральную величину. К 19 января на заводе № 200 изготовили корпус машины. К утру 23 января на заводе № 100 завершились все работы по сборке САУ, за исключением монтажа артсистемы, которая прибыла на завод только вечером. Тут-то и выяснилось, что орудие не проходит в амбразуру, предназначенную для нее в лобовом листе рубки. Пришлось расширять амбразуру газовой резкой по месту. На следующий день САУ КВ-14 (объект 236) своим ходом ушла на Чебаркульский артиллерийский полигон, расположенный в 107 км от Челябинска. Испытания прошли вполне успешно и были закончены к 7 февраля 1943 года. Постановлением ГКО от 14 февраля 1943 года образец КВ-14 приняли на вооружение и поставили на серийное производство. В апреле 1943 года ГКО постановил КВ-14 впредь именовать СУ-152.

Самоходная установка СУ-152 относилась к типу полностью бронированных самоходных установок с передним расположением боевой рубки. Боевое отделение и отделение управления были совмещены. Механик-водитель занимал место слева впереди в отделении управления, за ним — наводчик, за наводчиком — заряжающий. Справа от орудия впереди размещался командир машины, за ним — замковый. Для наблюдения за полем боя использовались перископ ПТК-4, обеспечивавший круговой обзор, и пять призменных зеркальных смотровых приборов, установленных на крыше рубки и крышках левого и кормового люков. В крышке правого люка имелся лючок для сигнализации. Механик-водитель вел наблюдение за полем боя через лючок со стеклоблоком, закрываемый броневой крышкой со смотровой щелью. Посадка экипажа производилась через два люка: круглый, расположенный в передней части крыши справа, и прямоугольный двухстворчатый люк, расположенный в кормовой части крыши и кормовом листе рубки. В днище корпуса в боевом отделении был предусмотрен аварийный люк.

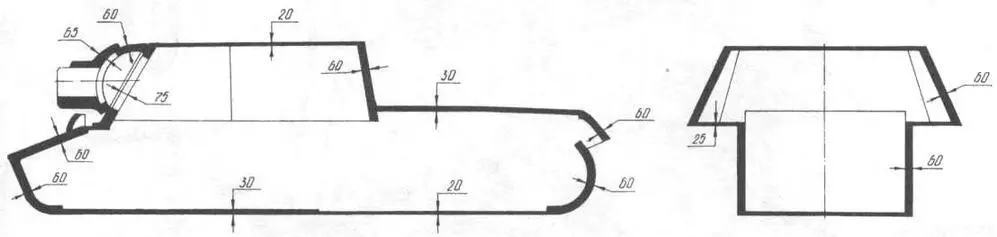

Схема бронирования СУ-152

САУ майора Санковского. Его экипаж уничтожил в первом бою 10 танков противника. Центральный фронт, 13-я армия, июль 1943 года

Корпус и рубка установки были сварены из броневых катаных листов толщиной 20, 30, 60 и 70 мм. Маска пушки имела толщину 60 мм. Зазор между подвижной бронировкой орудия и верхним лобовым листом корпуса машины защищался броневым прикрытием. Лобовой, скуловые, бортовые и кормовой броневые листы рубки, а также лобовые листы корпуса отличались рациональными углами наклона. Борта корпуса — вертикальные. В правом нижнем бортовом листе корпуса в боевом отделении располагался люк для загрузки боеприпасов с откидной броневой крышкой. Для стрельбы из личного оружия в лобовом и кормовом листах рубки имелись бойницы, закрывавшиеся броневыми пробками. Крыша броневой рубки — съемная, состояла из двух частей. С передним, скуловыми, боковыми и кормовым листами рубки листы крыши соединялись с помощью болтов. В передней части крыши рубки, помимо двух люков и отверстия под смотровой прибор, имелись два отверстия (справа) для установки командирской панорамы и антенного ввода, прикрытого броневым стаканом, и сзади справа — лючок, закрывавшийся откидной броневой крышкой, для доступа к заправочным горловинам топливных баков, расположенных в боевом отделении. Отверстия под смотровые приборы в крыше рубки и крышках люков имели броневое прикрытие. Вентиляция боевого отделения осуществлялась за счет тяги воздуха, создававшейся работающим двигателем при открытых шиберах в моторной перегородке.
