При этом на каждой машине было полностью забронировано боевое отделение и усилена защита корпуса. Соединение броневых листов производилось сваркой, заклепками, гужонами и болтами. Наблюдение за полем боя осуществлялось через два перископических прибора ПТ-1, установленных на крыше рубки.

Боекомплект установки состоял из 16 артвыстрелов раздельного заряжания и 2655 (СУ-14) или 2835 (СУ-14-1) патронов к пулеметам ДТ.

В апреле 1940 года СУ-14 и СУ-14-1 проходили испытания стрельбой на НИАПе, а в июле в составе группы танков капитана П.Ф.Лебедева испытывались в Киевском Особом военном округе. В сентябре 1940 года обе машины передали на хранение НИБТПолигону. Осенью 1941 года, при подходе немцев к Кубинке, обе самоходки в составе «Отдельного тяжелого дивизиона особого назначения» использовались для стрельбы с дальних дистанций.

До сегодняшнего дня в Кубинке сохранилась СУ-14-1, а СУ-14 в 1960-е годы была разрезана на металл.

Базой для создания проектов и опытных образцов нескольких боевых машин, предназначавшихся для борьбы с финскими укреплениями, послужил и тяжелый танк Т-100.

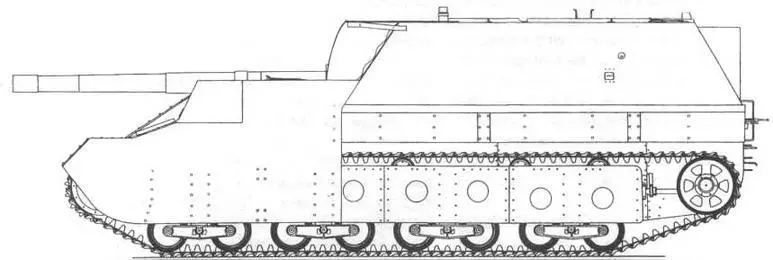

СУ-14-1(Бр-2)

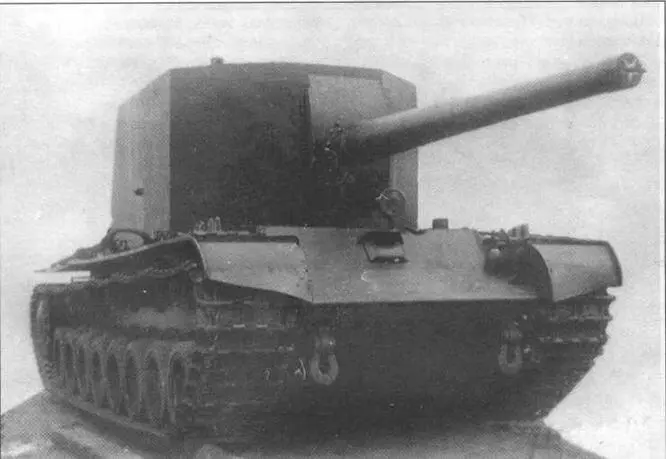

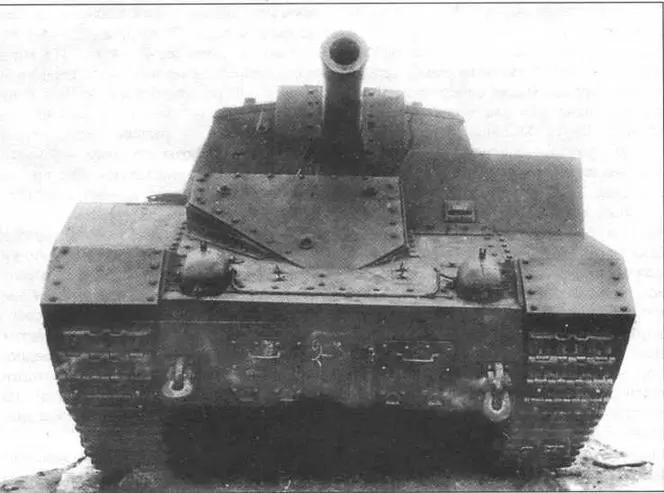

Самоходные установки на НИБТПолигоне в Кубинке: вверху — СУ-14-1 (Бр-2), внизу — T-100-Y. 1940 год

В середине декабря 1939 года Военный совет Северо-Западного фронта обязал завод № 185 спроектировать и изготовить инженерный танк противоснарядного бронирования на базе Т-100. Эта машина предназначалась для выполнения задач по наводке мостов, перевозке саперов и взрывчатки и эвакуации поврежденных танков. Однако в ходе проектирования КБ завода получило от начальника АБТУ РККА Д. Павлова задание на «постановку 152-мм пушки или другой подходящей с большими начальными скоростями на базу Т-100» для борьбы с дотами. В связи с этим директор завода Н.Барыков обратился в Военный совет Северо-Западного фронта с просьбой «об отмене решения по изготовлению инженерного танка и вынесении решения по установке на машине «100» 130-мм морской пушки». Просьба была удовлетворена, и уже 8 января 1940 года чертежи корпуса Т-100-Х (икс) — такое обозначение получила машина — передали на Ижорский завод.

Следует отметить, что САУ создавалась под руководством Ф.А.Мостового и Н.С.Бушнева. Ведущим инженером машины назначили И.В.Гавалова — будущего главного конструктора боевых машин десанта.

Т-100-Х отличался от Т-100 тем, что вместо башен на нем монтировалась рубка клиновидной формы с 130-мм морской пушкой Б-13. Подвеска машины проектировалась торсионной, и ее изготовление поручили Кировскому заводу, имевшему подобный опыт. В ходе производства бронедеталей для ускорения сборки машины форму рубки изменили на более простую. Новая самоходная установка получила индекс T-100-Y (игрек).

Корпус и боевая рубка САУ сваривались из броневых листов толщиной 60 мм, за исключением крыши и днища (20 мм). Конструкция рубки оказалась неудачной из-за вертикального расположения броневых листов и большой высоты, превышавшей высоту корпуса. Экипаж включал шесть человек. САУ имела на вооружении морскую 130-мм пушку Б-13, установленную на тумбе, и три 7,62-мм пулемета ДТ. Углы наведения пушки по вертикали составляли от -5° до +15° и по горизонтали — в секторе 20°. В качестве прицела при стрельбе использовалась панорама Герца. Механизмы наведения пушки — секторного типа. Поршневой двухтактный затвор и пружинный досылатель обеспечивали скорострельность 4 выстр./мин. В боекомплект пушки входили 30 выстрелов раздельного заряжания. Бронебойный снаряд массой 36 кг с начальной скоростью 870 м/с пробивал на дальности 4400 м 40-мм броневую плиту. Пулеметы ДТ располагались по бортам и в корме боевой рубки. Боекомплект к пулеметам состоял из 1890 патронов (30 дисков). Для наблюдения за полем боя в крыше броневой рубки устанавливались два перископических прибора ПТ-1.

В корме корпуса находился четырехтактный двенадцатицилиндровый V-образный авиационный карбюраторный двигатель ГАМ-34-БТ жидкостного охлаждения мощностью 890 л.с. Топливом служил авиационный бензин, который хранился в четырех алюминиевых баках общей емкостью 1270 л. Запас хода установки по шоссе достигал 210 км.

Трансмиссия состояла из многодискового главного фрикциона сухого трения, пятиступенчатой коробки передач, двух бортовых фрикционов и двух однорядных бортовых редукторов. Для управления движением машины применялись пневматические сервоприводы.
