М. Барятинский - Тяжелые САУ Красной Армии

Корпус машины изготавливался из катаных броневых листов толщиной 10 — 20 мм, соединявшихся между собой сваркой и клепкой. Впереди слева по ходу машины находилось место механика- водителя. Остальные шесть членов экипажа располагались в кормовой части на трех съемных скамьях.

Вооружение СУ-14 состояло из 203-мм гаубицы Б-4 обр.1931 года с верхним станком, подъемным и поворотным механизмами. Вспомогательное вооружение — три 7,62-мм пулемета ДТ, которые могли размещаться в шести бугельных установках (по три на борт). Кроме того, для одного пулемета ДТ был предусмотрен вертлюг для зенитной стрельбы, расположенный справа в передней части палубы САУ. Возимый боекомплект состоял из восьми, выстрелов раздельного заряжания и 2268 патронов к пулеметам ДТ. Для загрузки боеприпасов (масса снаряда составляла около 114 кг) в кормовой части самоходки имелись две лебедки грузоподъемностью 200 кг. При стрельбе машина опиралась на два сошника, имевших ручной и электрический приводы гидроцилиндров.

На СУ-14 устанавливались двигатель М-17 мощностью 500 л.с. и трансмиссия, представлявшая собой конгломерат агрегатов танков Т-28 и Т-35. Главный и бортовые фрикционы с плавающими ленточными тормозами были заимствованы у танка Т-35, а пятискоростная коробка передач и бортовые передачи — у Т-28.

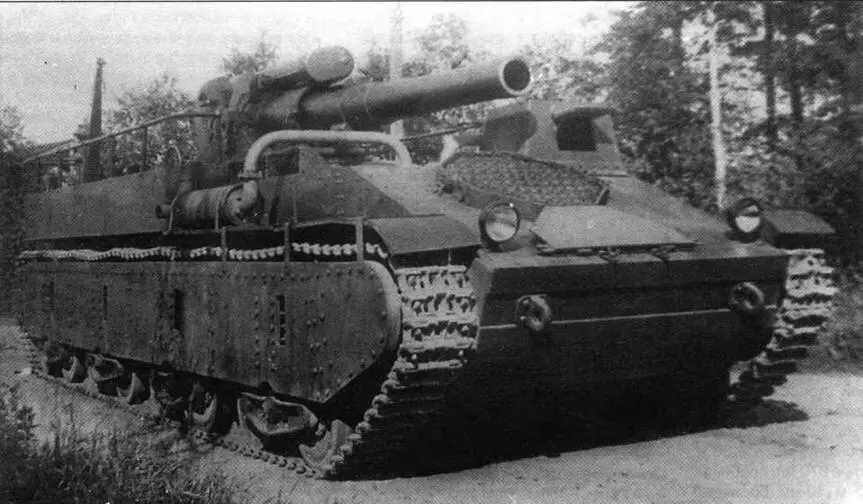

Самоходная установка СУ-14 во время заводских испытаний, июль 1934 года

Ходовая часть (применительно к одному борту) состояла из ведущего колеса переднего расположения, направляющего колеса, шести поддерживающих катков, четырех двухкатковых тележек с неразъемными балансирами и подвеской на вертикальных спиральных пружинах. Подвеска имела механизм выключения для ее разгрузки при стрельбе. Узлы ходовой части заимствованы у тяжелого танка Т-35.

В начале 1935 года была проведена модернизация установки, сводившаяся в основном к более широкому использованию агрегатов оригинальной конструкции, заимствованных у Т-35, или взамен агрегатов Т-28.

С 5 апреля по 24 августа 1935 года испытательно-сборочным цехом Опытного завода проводились специальные заводские испытания модернизированного образца СУ-14. Машина прошла более 500 км в различных условиях, продемонстрировав неплохие боевые и ходовые качества.

Используя опыт, полученный при работе над СУ-14, конструкторский отдел Опытного завода разработал чертежи для постройки эталонного образца самоходной установки СУ-14-1, который был изготовлен в начале 1936 года. Он имел улучшенную конструкцию коробки передач, главного фрикциона, тормозов и бортовых передач. К тому же, на СУ-14-1 были разнесены в стороны от кабины водителя выхлопные трубы, усовершенствованы опорные сошники, убран механизм выключения подвески при стрельбе, испытания которого на СУ-14 выявили его ненужность. Машина получила форсированный до 700 л.с. двигатель М-17Ф, позволявший «самоходу» массой 48 т развивать скорость 30 км/ч.

Эталонный образец СУ-14-1 испытывался пробегом с апреля по сентябрь 1936 года (пройдено около 800 км) и стрельбой на НИАПе (с 28 апреля по 11 мая того же года). По результатам стрельб, на СУ-14 и СУ-14-1 203-мм гаубицы Б-4 были заменены на 152-мм пушки большой мощности У-30 и Бр-2 соответственно. По сравнению с Б-4, последние имели большую дальность стрельбы и лучшую баллистику.

Планом на 1937 год предусматривалось изготовление установочной партии из пяти машин СУ-14-Бр-2 (СУ-14-1 со 152-мм орудием Бр-2), а с 1938 года предполагалось наладить их серийный выпуск. Но после того как в 1937 году был арестован, а затем расстрелян П.И.Сячентов — главный конструктор СУ-14, все работы по этим машинам прекратили. Два имевшихся образца передали на хранение военному складу № 37 в Москве.

Об этих «самоходках» вспомнили в декабре 1939 года при штурме «Линии Маннергейма». Красная Армия, столкнувшись с мощными современными укреплениями, остро ощутила потребность в бронированных артиллерийских установках крупных калибров. Предполагалось, что бронированные самоходки смогут подходить к финским дотам на 1,5 — 2 км и прямой наводкой расстреливать их.

В конце января 1940 года машины прибыли из Москвы на завод № 185, но работы по их дополнительному бронированию затянулись — броневые листы с Ижорского завода начали поступать только в конце февраля. Экранировку машин завершили лишь к 20 марта 1940 года, когда боевые действия уже закончились. У «самоходок», получивших дополнительную броню толщиной 30 — 50 мм, масса возросла до 64 т.
