С. Федосеев - Легкий танк «Ха-го»

В задней части корпуса вдоль правого борта устанавливался двухтактный дизельный двигатель. Его выбор объяснялся экономичностью (проблема топлива оставалась для Японии острой на всем протяжении войны) и относительно небольшими размерами. По сравнению с четырехтактным, двухтактный дизель обещал значительное, на 50 — 70%, увеличение мощности при равных литраже и числе оборотов. А меньшая доля тепла, отводимого в систему охлаждения, позволяла обойтись воздушным охлаждением и уменьшить размеры силовой установки. Ко времени появления танка Тип 95 в Японии достаточно продвинулись работы над двухтактными дизелями различного назначения — судовыми, танковыми. Дизель, принятый для легкого танка Тип 95, ранее уже был опробован на среднем танке Тип 89 «Оцу». Удельная мощность 16,2 л.с./т обеспечивала танку Тип 95 неплохую подвижность. Выхлопная труба двигателя с глушителем выводилась вдоль правого борта корпуса. Слева от двигателя устанавливались топливный и масляный баки.

Коленчатый вал соединялся с коробкой передач. Вращение на агрегаты трансмиссии в передней части корпуса передавалось карданным валом, проходившим по оси танка. Механизмом поворота служили бортовые фрикционы. Бортовые передачи монтировались в выступающих картерах в передней части корпуса. Для доступа к двигателю имелся люк в правом борту кормы с откидной крышкой-жалюзи. К бакам вел люк в крыше кормы корпуса слева. Для обслуживания бортовых фрикционов и передач в верхнем лобовом листе прорезались два лючка с откидными вбок крышками.

Место механика-водителя в танке «Ха-го». Под открытым посадочным люком установлен щиток контрольных приборов, второй щиток размещен справа за укладкой боеприпасов. На переднем плане справа — стеллажи со снарядами, крышка нижнего откинута и видны донышки гильз 37-мм выстрелов

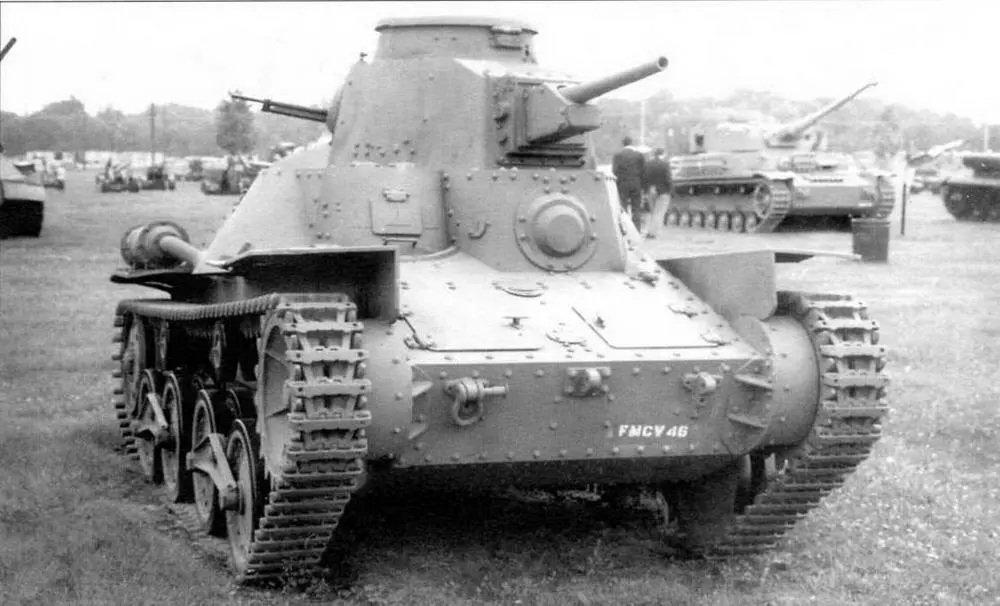

Легкий танк «Ха-го» на Абердинском полигоне. Установка курсового пулемета заглушена. В крышке люка механика-водителя хорошо видны горизонтальные и вертикальные смотровые щели

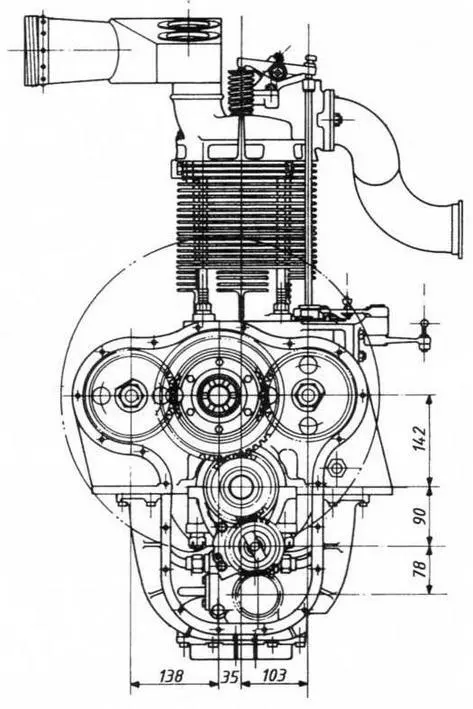

Дизельный двигатель танка «Ха-го»

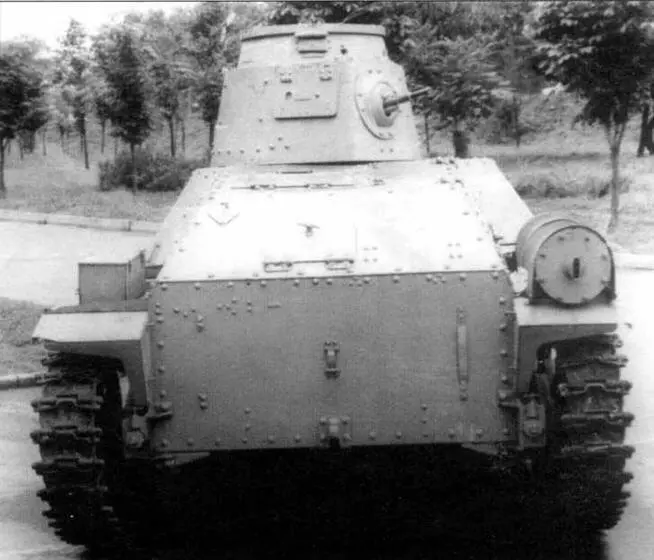

Танк «Ха-го», вид с кормы. На левой надгусеничной полке установлен ящик ЗИП, на правой — глушитель. На фото — машина из экспозиции Музея Великой Отечественной войны в Москве

Ходовая часть включала на борт четыре опорных катка и два поддерживающих ролика. На танке использовали подвеску, разработанную японским инженером-майором (впоследствии генерал-майором) Томно Хара и ранее опробованную на малых танках. Опорные катки были сблокированы по два на симметричных качающихся балансирах. Балансир шарнирно крепился на длинном плече Г-образного рычага, ось которого фиксировалась на борту корпуса. Короткое плечо рычага имело шарнирное соединение с горизонтальной тягой. Тяга через тарель взаимодействовала со спиральной (винтовой) пружиной, укрытой в трубе, приклепанной к борту корпуса. Такая конструкция подвески («подвеска типа Хара»), сочетавшая энергоемкость и большой динамический ход опорных катков, использовалась на большинстве японских серийных танков 1930 — 1940-х гг. Правда, сами элементы подвески имели относительно большую массу. Отсутствие амортизаторов сводило на нет многие достоинства подвески и компоновочной схемы с расположением башни в середине корпуса — прицельная стрельба из танка с ходу была практически невозможна, а с коротких остановок сильно затруднена из-за значительных продольных колебаний. Опорные катки и поддерживающие ролики на танке Тип 95 — сдвоенные, обрезиненные. Ведущее колесо — переднего расположения. Крепление штампованного необрезиненного направляющего колеса включало винтовой механизм регулировки натяжения гусениц. Мелкозвенчатая гусеница цевочного зацепления была составлена из металлических скелетообразных траков, каждый из которых имел центральный гребень и развитый грунтозацеп. Зацепление траков гусеницы зубьями ведущего колеса производилось за края грунтозацепов. Вынос направляющих и ведущих колес за обводы корпуса увеличивал длину опорной поверхности гусениц и проходимость танка. Для связи с механиком- водителем командир танка снабжался переговорной трубой — «танкофоном». Средств внешней связи не было, сигналы подавались флажками. На верхнем лобовом листе устанавливались две фары. Спереди и сзади корпуса предусматривались буксирные серьги. Буксирные тросы обычно укладывали на кормовом листе корпуса. У кормовой части на левой надгусеничной полке крепились ящики ЗИП и домкрат.
