Длина проволоки, присоединённой к вытяжной трубке для подрыва заряда — 210 см (3 аршина). Радиус разлёта осколков — 250-500 шагов (это по данным руководств, но наверняка они сильно завышены и вряд ли превышали 50 м).

Крепостной пироксилиновый фугас состоял из чугунного корпуса со стенками толщиной 12,7 мм, в котором находится заряд ВВ — 9,1 кг (20 фунтов) пироксилина, чугунной крышки, резиновой прокладки, зажимного кольца, запального стакана и барашков, удерживающих на месте запальный стакан.

Запальный стакан состоял из корпуса, внутри которого находился заряд (промежуточный детонатор), в который входил капсюль-детонатор запала. Стакан имел крышку, между которой и корпусом стакана располагалась прокладка; в центре крышки имелось отверстие запала.

Проводник запала бронированный. Для ввода в фугас проводник снабжался особой концевой заделкой, оканчивающейся медным колпачком. Колпачок касался верхнего винта запала (запал Дрейера несколько изменённой конструкции), вставленного в запальный стакан; для обратного тока служит броня, соединённая через корпус запального стакана с другим винтом запала.

Для сборки фугаса имелся комплект специальных ключей.

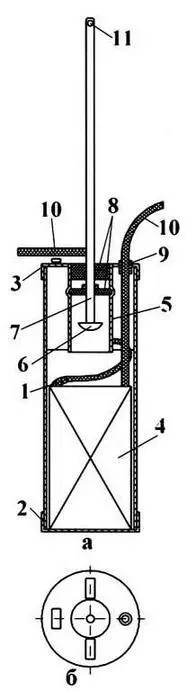

Замыкатель полковника Стендера: а — разрез; б — вид сверху; 1 — корпус; 2 — нижняя крышка; 3 — верхняя крышка; 4 — батарея; 5 - контактный цилиндр; 6 — грибообразный контакт; 7 — контактный стержень; 8 — резиновые прокладки; 9 — малая трубка; 10 — выводные проводники; 11 — отверстие

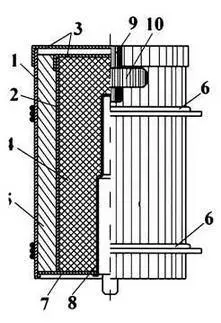

Малый шрапнельный фугас МШФ: 1 — внешний корпус; 2 — внутренний корпус; 3 — крышки; 4 — заряд ВВ; 5 — осколки; 6 — проволока; 7 — дно; 8 — запальный стакан; 9 — лапка; 10 — зажим

Фугас устанавливался в ровик треугольной формы глубиной 45-50 см и длинным скатом обращённым в сторону противника.

Для определения момента подрыва управляемых по проводам камнемётных и обыкновенных фугасов применялись специальные сигнальные мины нажимного действия, которые в то время назывались дистанционными (сигнальными) огнями. Дистанционные огни укладывались перед местом расположения фугаса с таким расчётом, чтобы противник, наступивший на сигнальную мину, подавал этим сигнал о том, что он находится в зоне поражения фугаса. Также огни просто устанавливались перед своими позициями для предохранения от внезапного нападения.

Дистанционный огонь состоял из цинкового полуцилиндра, в котором размещались: стеклянная трубочка с крепкой серной кислотой, вокруг которой размещался горючий состав из бертолетовой соли с сахаром — всё это воспламенительное устройство, вокруг которого размещался специальный светообразующий состав (применялась сера, селитра, бариевая соль, канифоль и другие компоненты). По торцам полуцилиндра делалось по одному отверстию для выхода сигнального огня. От нажатия на корпус воспламеняется смесь бертолетовой соли с сахаром, а затем и светообразующий состав.

Длина мины — 203 мм, ширина — 102 мм, высота — 51 мм, время горения — 20-30 сек. Такие боеприпасы выпускались с огнями двух цветов — красным и зелёным, а при смешении ингредиентов этих двух огней получали белый цвет.

Дистанционные огни были созданы в 189 г. генералом Заботником. В 1893-96 гг. дистанционные огни испытывались в крепостях Ивангороде, Новогеоргиевске и Кронштадте.

Кроме этого, предположительно могла ещё иметься мина (сухопутное Торпедо) Сущинского, кратко описанная в «Энциклопедии военных и морских наук» издания 1891 г.

Согласно энциклопедии, мина Сущинского состояла из чугунного корпуса рифлёной формы, заряда ВВ (5 фунтов пироксилина или 10 фунтов пороха) и стакана с ударным механизмом. Стакан снабжён рычажком, который при помощи проволок, с расстояния до 750 м, можно поворачивать вправо и влево для приведения мины в боевое и безопасное положение. К корпусу был приделан щиток с зеркалом, который, находясь в приподнятом положении, сигнализирует, что мина находится в боевой готовности, а в опущенном положении, что мина в безопасном режиме.

Корпус герметичный. Взрыватель двойного действия — срабатывает как от натяжения проволочной растяжки, так и от нажима на мину.

Мина Сущинского устанавливается в грунт и закрепляется на месте установки посредством трёх колышков. Для заграждения 1 квадратного вершка требуется 170 мин, установленных в шахматном порядке на расстоянии 35 саженей одна от другой.
