Сергей Виноградов - Крейсера «Адмирал Макаров», «Паллада», «Баян»

Противоминный калибр крейсеров был представлен 20 75 мм /50 пушками системы Канэ производства ОСЗ. Расположение их на головном крейсере новой тройки - «Адмирале Макарове» - поначалу копировало прежний «Баян». Имелось единственное существенное отличие - 75 мм орудия получили новые усовершенствованные станки системы А.П. Меллера. Восемь орудий на верхней палубе устанавливались на станках на центральном штыре «образца 1906 г.» (угол вертикальной наводки -15° + 20°) с центральным компрессором, неподвижным при откате, пружинным накатником и винтовым подъёмным механизмом. Вес ствола со станком составлял 983 кг (у оригинальной конструкции Канэ - 1245 кг), вес всей установки со щитом толщиной 20 мм - 4423 кг. 12 орудий под верхней палубой (8 в центральном каземате и по два в носу и корме) были установлены на бортовых станках с передним штырём - они во всём походили на предыдущие, но имели иную конфигурацию тумбы и несколько отличный механизм горизонтальной наводки (угол вертикальной наводки -15°+25°). На верхней палубе «Адмирала Макарова» по бортам, над центральным казематом, также в качестве оружия отпора миноносцам, было установлено по 4 57 мм/58 пушки Гочкиса (французского проекта). Логика этого решения, которым на крейсере вводился двойной противоминный калибр, не вполне ясна, поскольку не только 57 мм орудия, но и их «старшие» 75 мм собратья уже были явно слабы, как то не раз подтверждалось опытом войны 1904-1905 гг., для эффективного отпора быстро совершенствующимся эсминцам.[ 8Принятие на вооружение «Адмирала Макарова» 57 мм орудий, заказ на которые был сделан во Франции в 1904 г., являлось паллиативом, призванным, насколько возможно, «уплотнить» заградительный противоминный огонь крейсера (скорострельность 57 мм пушки была вдвое выше, чем 75 мм /50). Фактически, добавление четырёх таких орудий к артиллерии крейсера, происшедшее уже в период строительства, было не более чем реализацией свободного места на верхней палубе над центральным казематом. В начальный период службы крейсера эти орудия использовались как салютные, впоследствии были сняты; погреба их в 1912 г. переделаны под практический боезапас 6" орудий. Петербургские «Паллада» и «Баян» на местах штатных 57 мм пушек «Адмирала Макарова» изначально имели то же число 75 мм /50 стволов, доводивших общее число 75 мм орудий на них, с учётом отказа от двух таких пушек в носу, до 22 шт.]

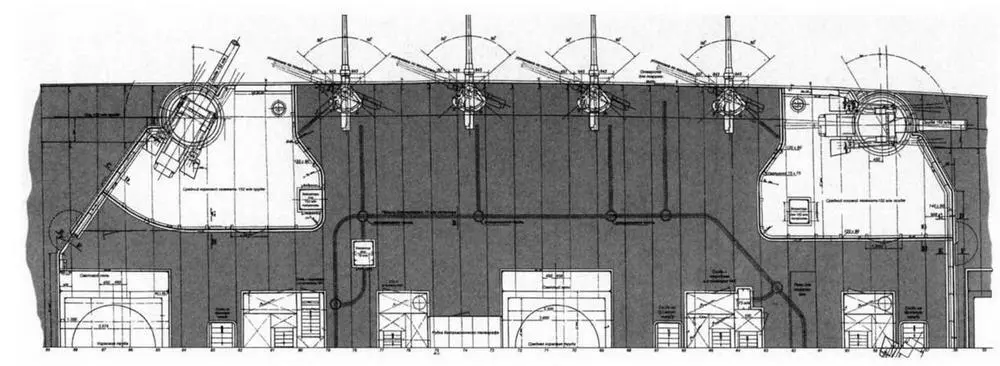

1. Расположение 6" и 75 мм артиллерии в центральном каземате крейсеров типа «Баян». Показаны пути подачи беседок 75 мм патронов от элеваторов к орудиям, а также схема загрузки торпед через бортовой лацпорт в отсек торпедных аппаратов.

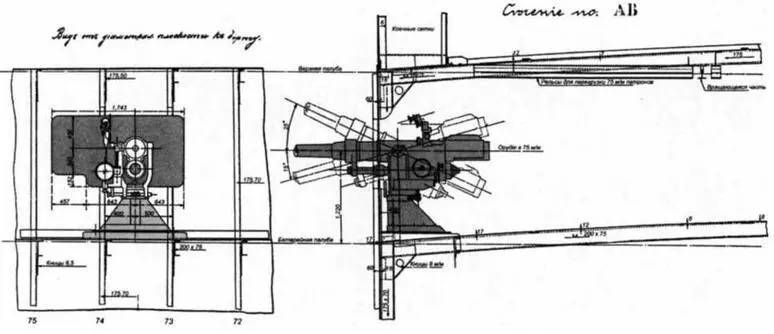

2. Установка 75 мм /50 орудия на бортовом станке А.П. Меллера в каземате крейсеров типа «Баян».

(РГАВМФ)

Говоря о вооружении крейсеров, необходимо сказать несколько слов о боеприпасах, поскольку в процессе службы кораблей они подвергались дальнейшему развитию. По опыту использования артиллерии в Русско-японской войне были разработаны и приняты на вооружение новые усовершенствованные снаряды. Этот процесс продолжался и в межвоенный период, и во время войны 1914-1918 гг.

Изначально в боекомплект 8"/45 орудий крейсеров входили бронебойные, фугасные и сегментные снаряды. Вес их составлял 87,73 кг (относительный 10,4). Первые два вида являлись основными, имели 2-калиберный радиус головной части, относительную длину соответственно 2,65 и 2,80 калибра, и снаряжались влажным пироксилином. Имелся также сегментный снаряд с 45-секундной дистанционной трубкой. Эти снаряды, поступившие на вооружение до Русско-японской войны, принято именовать в специальной литературе «снарядами образца 1905 г.». После войны 1904-1905 гг., выявившей слабость русских фугасных снарядов, для 8"/45 системы был разработан и в 1907 г. принят на вооружение снаряд того же веса и прежнего очертания головной части, но с тротиловым разрывным зарядом; относительная длина была увеличена до 3,25 калибра. Следует упомянуть, что в это же время для новых 8750 артиллерийских систем «Рюрика», двух балтийских додредноутов, а также черноморских «Евстафия» и «Иоанна Златоуста» были разработаны и приняты на вооружение снаряды «образца 1907 г.» с увеличенным до 112,2 кг весом (относительный 13,4) - бронебойный с наконечником и фугасный (вес разрывного заряда 15,0 кг, фугасность 13,3%, длина 3,96 клб). После вступления «баянов» в строй в составе боезапаса их 8745 орудий сохранялись бронебойные снаряды «образца 1905 г.» (после 1907 г. переснаряжённые тротилом) состоявшие в пропорции с новыми фугасными как 55:55, т.е. по всего 110 снарядов на орудие. В результате опытных стрельб по «исключённому судну №4» (август 1913 г.) бронебойные 8" снаряды, как не отвечающие задаче эффективной борьбы с броневой преградой, были сняты с боевого снабжения и на 1 августа 1914 г. на вооружении крейсеров имелись только фугасные снаряды «образца 1907 г.». После начала войны, в связи с существенным увеличением боевых дистанций, для 8"/45 орудий был разработан дальнобойный снаряд, получаемый путём трансформации фугасного посредством установки на него баллистического наконечника, который одновременно являлся и бронебойным (навинчивался перед досыланием). Полученный снаряд имел вес 106,9 кг, относительную длину 3,85 калибра и 6-калиберный радиус головной части. Этот снаряд «образца 1915 г.». на наибольшем угле возвышения 22° при прежней фугасности обладал увеличенной на 24,8% дальнобойностью. Помимо основных боевых снарядов на вооружении 8" орудий имелась шрапнель - 3,5-калиберный снаряд весом 116,9 кг, начальная скорость 747 м/с, начинялся 2971 пулей общим весом 40,1 кг и снабжался 45-с дистанционной трубкой. И, наконец, к 8" орудиям был разработан ныряющий снаряд для борьбы с подводными лодками, но на вооружение крейсеров он так и не поступил.[ 9Е.А. Беркалов. Проектирование морских артиллерийских снарядов. - Л.: Изд. ВМА им. Ворошилова, 1932. с. 155-156.]
