Настильность траектории пули на дальности до 400 метров позволило смонтировать постоянный прицел. Прицельное устройство состоит из U-образного прицела и расположенной сбоку балочной мушки со съемным козырьком. Длина прицельной линии составляет 940 мм. Ствол сужается по направлению к дулу. Дульный тормоз навинчивается.

Полукруглые половинки корпуса оружия изготовлены методом штамповки и соединены методом точечной сварки. Несмотря на метод штамповки металла производство этого оружия требовало значительного количества материала и средств. Производство его было остановлено, когда появилась более совершенная и более легкая модель PzB.39.

Тактико-технические характеристики:

Патрон — Р 318 7,92×94 мм, общий вес — 16,2 кг, общая длина — 1615 мм, длина ствола — 1260 мм, скорострельность — 12 выстрелов в минуту, прицельная дальность — 400 м, начальная скорость пули — 1210 м/с, дульная энергия пули — 10,62 КДж, питание оружия — однозарядное, бронепробиваемость — при угле встречи 90° на расстоянии 100 метров — 30 мм и на расстоянии 300 метров — 20 мм.

Противотанковое ружье 7,92 mm Panzerbuchse PzB.39

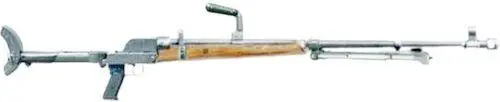

PzB.39

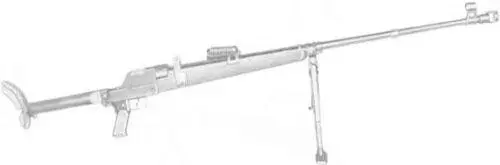

PzB.39

Patrone 318 7,92×94

После многочисленных жалоб из войск Бауэр был вынужден кардинально переделать ружье PzB.38. При этом он значительно упростил конструкцию и удешевил производство этого оружия. Новое противотанковое ружье получило индекс PzB.39и было принято на вооружение в конце 1939 года. От своего предшественника оно отличалось меньшим весом и габаритами. Кроме того многие узлы оружия имели другие конструктивные решения. Для стрельбы ружье использовало те же патроны Р 318.

PzB.39 состояло из следующих основных частей: ствола со ствольной коробкой, спусковой рамы с рукояткой перезаряжания, затвора, откидного приклада, сошек и двух магазинов-ускорителей заряжания.

В отличие от PzB-38 в PzB-39 открытие затвора и экстракция гильзы осуществлялись только вручную, так как ствол был неподвижен. Для открытия затвора использовалась подвижная пистолетная рукоятка. Оружие имело дульный тормоз, фиксированные прицельные приспособления, пристрелянные на 400 метров, и складную рукоятку для переноски.

Противотанковое ружье РzВ.39 является однозарядным оружием, с полуавтоматическим вертикальным клиновым затвором. Перезаряжание затвора осуществлялось спусковым рычагом. Ударный механизм куркового типа. Курок взводился при опускании затвора. Сверху затвор закрывался щитком, автоматически окидываемым при опускании затвора. Предохранитель флажкового типа располагался в тыльной части ствольной коробки. Предохранение от преждевременного выстрела осуществлялось защелкой пистолетной рукоятки управления огнем, чей выступ запирал спусковой крючок при неполностью закрытом канале ствола. Прицел постоянный, стоечного типа, был рассчитан на дальность стрельбы до 400 м. Для продления срока службы затвор имел сменный передний вкладыш, позволявший добиться минимального зазора между зеркалом затвора и казенным срезом ствола. Так же как и у РzВ.38, для повышения практической скорострельности в РzВ.39 использовались две 10-зарядные патронные коробки-ускорители. Для уменьшения отдачи при стрельбе вместо подвижного ствола с коротким ходом у РzВ.З8, РzВ.39 имел мощный дульный тормоз, поглощающий до 60 % энергии отдачи, что сразу избавило оружие от множества проблем, связанных с не очень надежной работой противооткатного устройства. При заряжании ружья, стрелок движением (от себя) пистолетной рукоятки управления огнем открывал затвор, другой рукой доставал патрон из магазина и вкладывал его в патронник. После этого давлением на пистолетную рукоятку (к стрелку) затвор закрывался, и оружие было готово к бою. После выстрела гильза экстрагировалась с опусканием затвора ползунком экстрактора назад вниз через окно в плечевом упоре. Небольшое сокращение начальной скорости пули до 1175 м/с не повлияло на снижение боевых качеств оружия. Бронепробиваемость этого ПТР составляла 30 мм на расстоянии 200 метров (под углом 90°) и 20 мм на расстоянии 400 метров (под углом 20°). Но наряду с удачными решениями, новое ружье имело и свои недостатки. К отрицательным чертам противотанкового ружья РzВ.39 относилась его сложность в изготовлении, отладке и изучении. Особенно сложны были система перезаряжания и ударно-спусковой механизм, состоявший из 63 деталей. В целом же ружье оказалось ненадежным в затрудненных условиях работы из-за своей большой чувствительности к загрязнению. Кроме того, достаточные претензии предъявлялись к тяжелой экстракции стреляной гильзы, когда стрелку приходилось прикладывать значительные усилия для отпирания спусковой рамы. Расчет оружия состоял из двух человек, стрелка и подносчика боеприпасов (он же наблюдающий за целью). На марше ружье возилось в повозке с боеприпасами. Для перевозки ружья в разведывательных подразделениях мотопехоты использовались велосипеды, на рамах которых ремнями крепились ПТР. В боевых условиях расчет переносил ружье РzВ.39 на плече или в руках, причем для удобства переноски приклад складывался. Для переноски ружья на поле боя на стволе была закреплена специальная рукоятка. В непосредственной близости от противника ружье переносилось одним стрелком. До 1942 г. боекомплект ружья составлял 145 патронов, из них у стрелка — 125 и в легкой колонне — 20, после 1942 г. он был уменьшен на 20 патронов, у бронебойщика находилось только 105 патронов.
