Ложа и приклад винтовки изготовлены из ударопрочного армированного пластика. Приклад «скелетного» типа снабжен регулируемыми по высоте щекой и затыльником, а также выдвижной регулируемой третьей опорой. Винтовки оснащены складывающимися регулируемыми по высоте сошками. Винтовки Truvelo SR— магазинные. Емкость магазина варьируется в зависимости от применяемого патрона. Защелка магазина расположена за окном приемника магазина.

Модель SR 20под патрон 20×82от немецкой авиапушки времен Второй Мировой войны MG.151заслуживает более подробного описания. Как ее часто называют, снайперская пушка SR 20 разработана для поражения легкобронированных подвижных средств, коммуникаций и систем управления. Для стрельбы используются боеприпасы от немецкой авиационной пушки MG 151, обладающие сравнительно малым импульсом отдачи за счет невысокой начальной скорости и малой массы снаряда с четырьмя типами снарядов: практическим, бронебойным, бронебойно-зажигательным и осколочно-фугасно-зажигательным. Поэтому в конструкции пушки кроме дульного тормоза какие-либо противооткатные устройства отсутствуют.

Конструктивно снайперская пушка SR 20выполнена по классической схеме карабина с продольно-скользящим затвором с поворотом при запирании. Запирание канала ствола производится на два боевых упора. В чашечке затвора смонтированы подпружиненный выбрасыватель и пружинный отражатель. Массивный затвор для облегчения имеет отверстия в рукоятке и достаточно глубокие винтовые долы на стебле, служащие также и для сбора пыли с целью исключения затирания при повороте. Регулировка выхода бойка ударника производится ввинчиванием-вывинчиванием его из курка. Фиксация бойка в нужном положении обеспечивается двумя фигурными выступами муфты, входящими в соответствующие вырезы стебля. Ствол вместе с дульным тормозом имеет длину 1000 мм. Длина ствола без дульного тормоза — 830 мм. Изготовлен из хромомолибденовой стали 790/440 твердостью 26–33 HRC.

Нарезы в канале ствола изготовлены по методу фирмы Truvelo. Длина хода нарезов составляет 560 мм. Наружный диаметр ствола в казенной части 56 мм, в дульной 35 мм. Патронник изготовлен из молибденовой стали 709М40, аналогичной стали ствола, но с твердостью 38–42 HRC, то есть, имеет более высокую закалку по сравнению со стволом. Ствольная коробка изготовлена из авиационного алюминия марки 7075. Для установки оптических и ночных прицелов используется универсальная планка типа Пикатини (имеющая несколько большие размеры по сравнению с использующимися в охотничьем оружии и выполненная как одно целое со ствольной коробкой). Размеры дульного тормоза 41×82×173 мм. Дульный тормоз является двухкамерным и имеет эффективность 60 %. Диаметр снарядного отверстия составляет 22 мм, то есть в 1,1 раза больше калибра оружия.

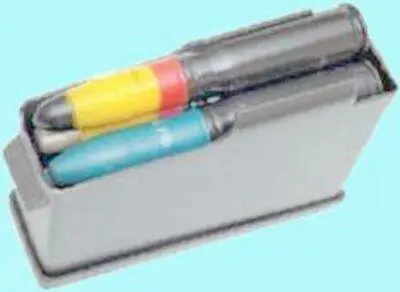

Снизу к ствольной коробке крепится спусковой механизм тороидного типа с регулируемым усилием спуска и рычажным предохранителем и защелка отъемного коробчатого магазина. Отъемный коробчатый магазин с двухрядным расположением патронов. Ложа, изготовленная из алюминия методом точного литья, служит для соединения всех частей: ствола со ствольной коробкой, приклада, направляющего стержня сошки, магазина, рукоятки и спусковой скобы. Пистолетная рукоятка крепится к ложе винтом и фасонной гайкой и имеет возможность продольной регулировки. Приклад изготовлен из авиационного алюминия марки 7075. Длина приклада составляет 170 мм. К тыльной стороне приклада крепится выдвижной плечевой амортизатор с регулировкой в пределах 60 мм, который имеет резиновый буфер с воздушной подушкой для поглощения остаточной энергии отдачи. Эта часть приклада может перемещаться по высоте в пределах ± 40 мм, что позволяет конкретному стрелку найти наиболее удобную точку приложения приклада к плечу. Фиксация нужного положения осуществляется специальным флажковым фиксатором. Опорный стержень приклада имеет максимальную длину 60 мм. В этих пределах длина по высоте может регулироваться ступенчато и играет роль некоего подобия задней сошки. Фиксируется флажковым фиксатором. На гребне приклада смонтирован пластмассовый подщечник с возможностью вертикальной регулировки и выполняющий роль, скорее, защитного щитка щеки стрелка от случайного соприкосновения с отпертым затвором, так как для стрельбы с оптическим прицелом хода регулировки по вертикали не хватает, а механического прицела конструкцией не предусмотрено.
