М. Никольский - Легкий танк M41

В башне была смонтирована 76-мм нарезная пушка М32 с клиновым затвором, концентрическим противооткатным устройством и эжектором для продува канала ствола после выстрела. Машины первых выпусков имели орудия с однокамерным дульным тормозом, стандартным же стал Т-образный. Углы наведения орудия в вертикальной плоскости — от -10° до +20°. В маске пушки, справа от ствола, устанавливался спаренный пулемет калибра 7,62 мм (боекомплект — 5000 патронов). Боекомплект к пушке состоял из 57 унитарных выстрелов с фугасными, осколочными, бронебойными, кумулятивными и практическими снарядами, а также с дымовыми снарядами с начинкой из белого фосфора. 24 выстрела размещались в боевом отделении, 11 из них — боеукладка первых выстрелов — находились за сиденьем заряжающего, еще 33 выстрела хранились в специальных нишах в корпусе машины. Чтобы достать боеприпасы из ниш, пушку необходимо было развернуть назад. Конструкция танка предусматривала установку двух предохранителей, одного — не позволяющего производить выстрел из орудия, когда заряжающий находится за казенной частью пушки, и второго — исключавшего разворот башни, пока из ниши в корпусе извлекается выстрел.

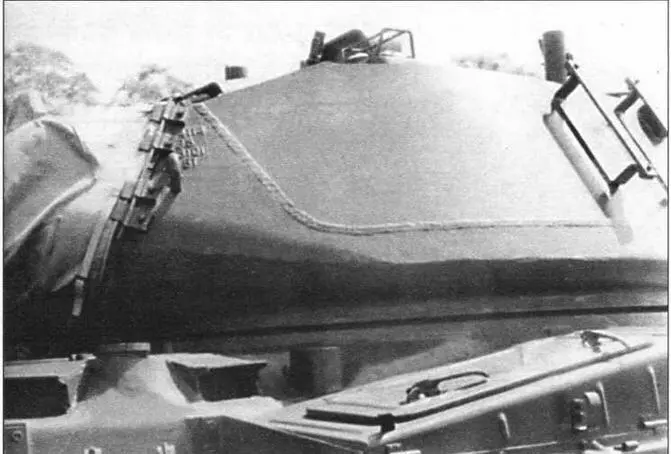

Башня танка М41 имела смешанную конструкцию. На фото хорошо виден сварной шов между литой нижней и сварной верхней частью башни

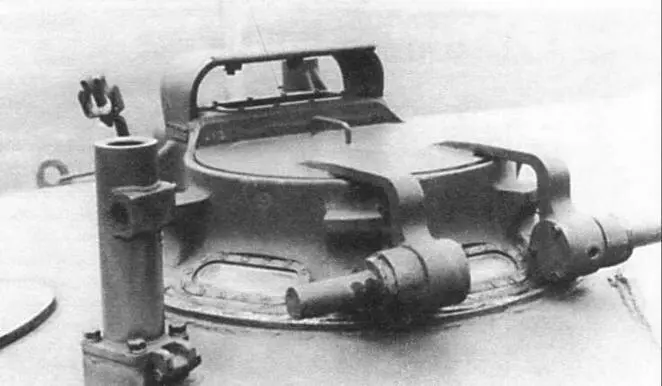

Командирская башенка танка М41 (в центре). Хорошо видны стеклоблоки для кругового обзора по периметру башенки. На переднем плане — кронштейн крупнокалиберного зенитного пулемета

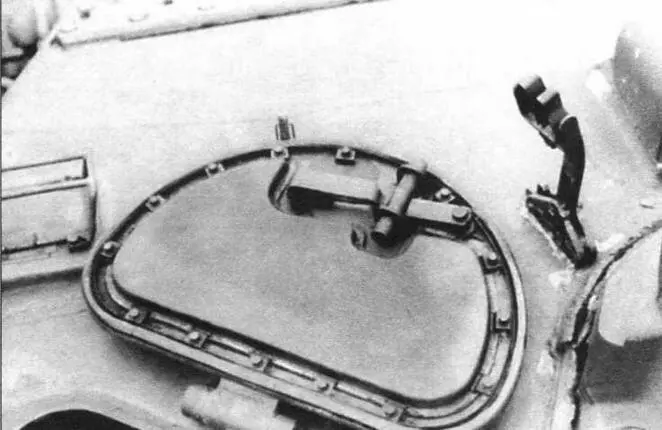

Откинутая крышка люка заряжающего. Справа от крышки — кронштейн фиксации ствола зенитного пулемета в положении по-походному (справа)

Электроспуск орудия размещался на маховике ручного (резервного) привода наведения пушки в вертикальной плоскости. На крыше башни монтировался зенитный пулемет М2НВ калибра 12,7 мм (боекомплект — 630 патронов).

Места командира и наводчика располагались справа от орудия, заряжающего — слева, что позволяло последнему заряжать пушку правой рукой. В крыше башни были сделаны отверстия под люк заряжающего и командирскую башенку. По периметру командирской башенки устанавливались пять стеклоблоков для кругового обзора. Кроме того, командир имел возможность вести наблюдение за местностью с помощью перископа М20А1 кругового вращения. Для наведения орудия в цель у наводчика имелся телескопический прицел М97А1, а для наблюдения за местностью — перископ М20А1.

Силовая установка танка состояла из шести цилиндрового оппозитного бензинового двигателя «Континетал/Лайкоминг» AOS-895-3 мощностью 500 л.с. и гидромеханической трансмиссии GMC CD-500-3. Трансмиссия имела комплексный цилиндрический входной редуктор с автоматически блокируемым фрикционом, гидротрансформатор, планетарную коробку передач, дифференциальный двухпоточный механизм поворота, тормоза с металлокерамическими дисками, работающими в масле. Между боевым и моторно-трансмиссионным отделением находилась противопожарная перегородка. В случае возгорания механик-водитель приводил в действие систему пожаротушения. Два топливных бака были смонтированы по бокам от двигателя, ближе к противопожарной перегородке. Дизельгенератор, предназначенный для подзарядки аккумуляторных батарей, устанавливался справа от мотора AOS-895-3.

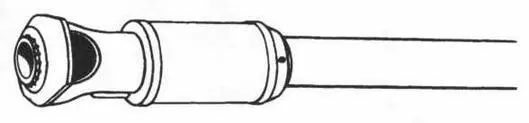

ранний вариант

поздний вариант

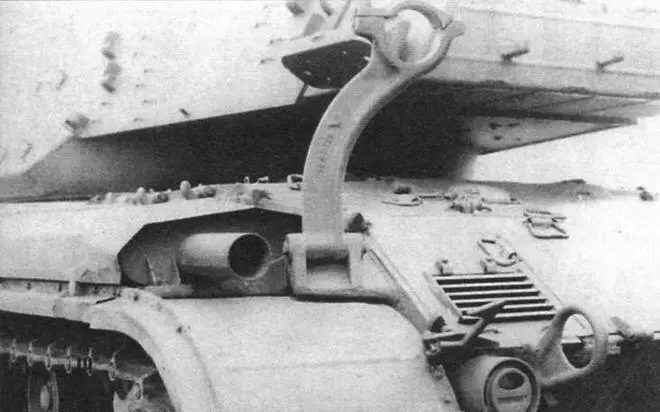

Кронштейн крепления пушки в положении по-походному (в центре). Ящики для ЗИП и снаряжения на надгусеничной полке (слева)

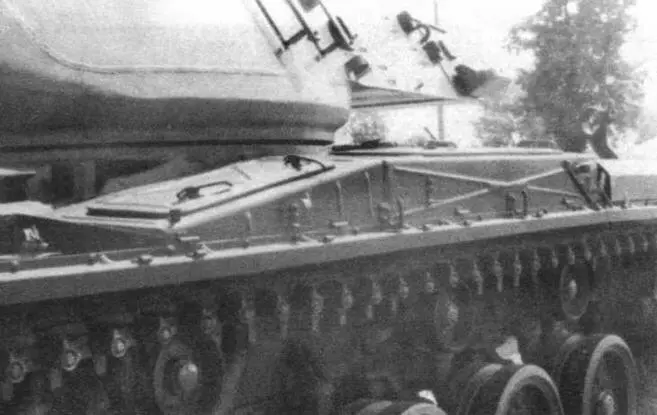

Танк имел достаточно «обжатую» конструкцию, с относительно небольшим заброневым объемом, из-за чего внутри машины не оставалось места для хранения имущества экипажа. Специально для перевозки имущества и снаряжения на надгусеничных полках смонтировали контейнеры, еще один металлический ящик аналогичного назначения крепился к кормовой нише башни.
