М. Барятинский: Танкетка Т-27 и другие

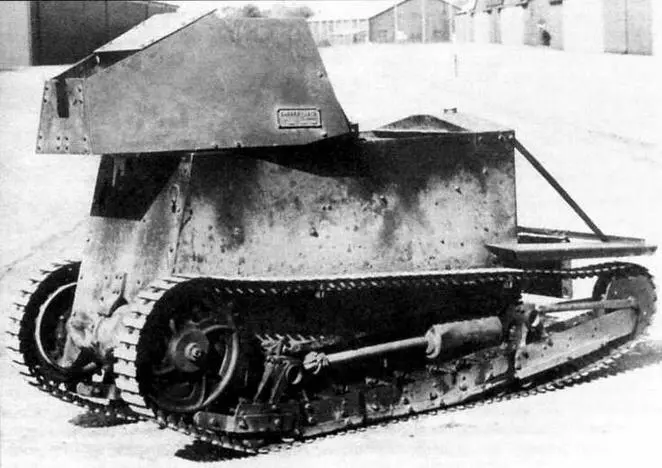

Танкетка «Карден-Лойд» Mk IV во дворе мастерской

Что касается экспериментов английских военных с танкеткой Mk VI, то на ее базе создавали различные боевые машины, в том числе 47-мм самоходную пушку и самоходный миномет системы Стокса; испытывали в качестве тягача для различных артсистем и для специальной гусеничной грузовой прицепки; ставились опыты по использованию Mk VI в качестве машины артиллерийской разведки, оснащенной радиостанцией. По требованию военных, а также по инициативе самих разработчиков были спроектированы трехместный вариант танкетки и двухместный — с тандемным размещением членов экипажа. На танкетках проводили испытания различных двигателей, в частности 4- и 6-цилиндровых «Медоус» и мотора с воздушным охлаждением «Армстронг-Сиддлей».

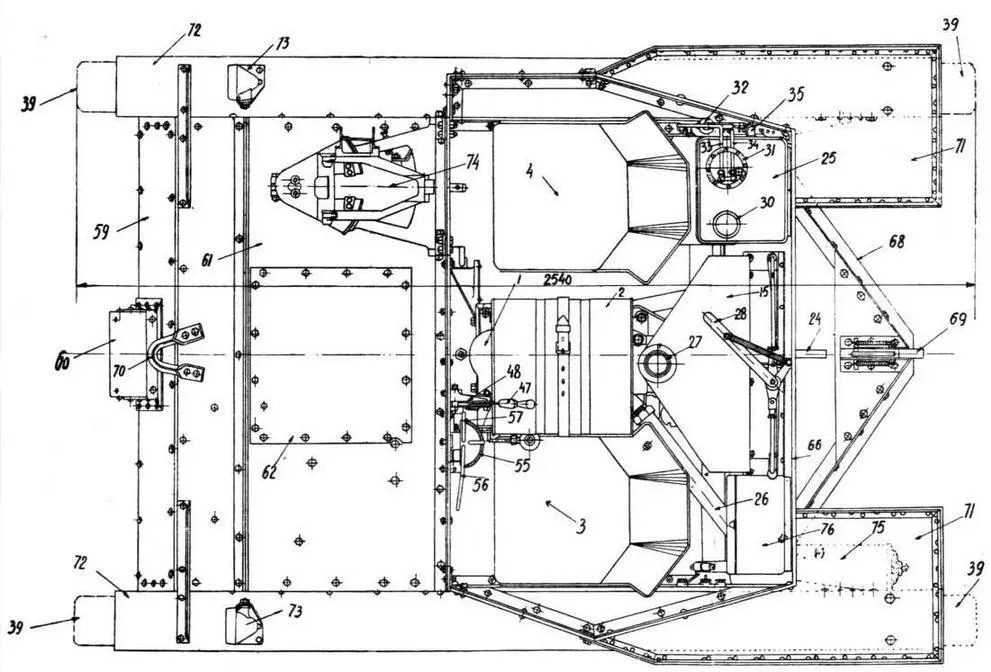

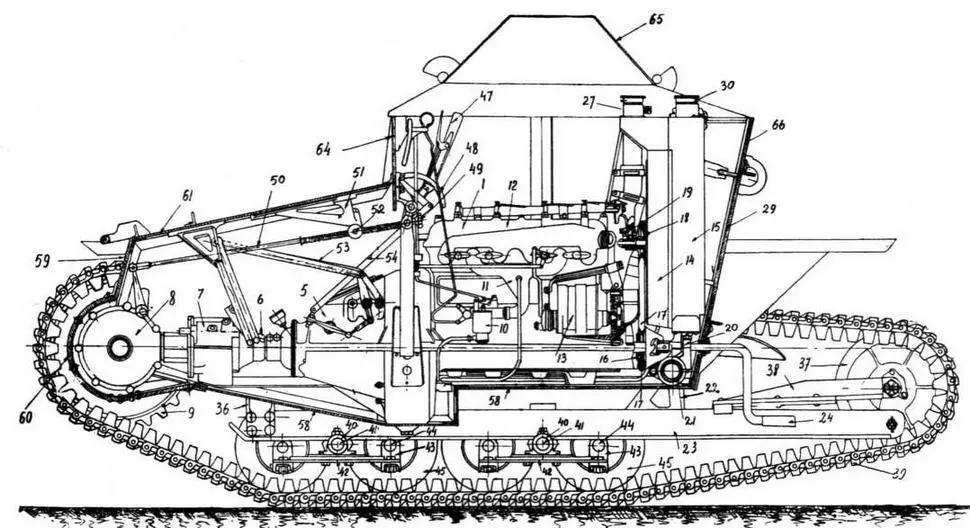

Продольный разрез танкетки «Карден-Лойд» Mk VI и вид свержу со снятой крышей (фотокопия чертежа из «Наставления бронесил РККА», позиции 46,63, и 67 на оригинале отсутствуют):

1 — двигатель: 2 — капот; 3 — сиденье механика-водителя: 4 — сиденье стрелка: 5 — коробка передач; б — муфта: 7 — редуктор: 8 — дифференциал: 9 — ведущее колесо: 10 — карбюратор; 11 — впускная труба: 12— выхлопная труба: 13 — магнето; 14 — вентилятор; 15 — радиатор; 16 — шкив; 17 — ремень; 18 — верхний шкив; 19 — установочный эксцентрик; 20 — кронштейн; 21 — поперечная труба; 22 — задний кронштейн; 23 — рама; 24 — пусковая рукоятка; 25 — бензобак; 26 — выхлопной патрубок; 27 — заливная горловина радиатора; 28 — рукоятка пружинного запора задних дверец корпуса; 29 — задняя дверца; 30 — заливная горловина бензобака; 31 — крышка вакуум-бачка; 32—топливный фильтр; 33 — трубка от фильтра к вакуум-бачку; 34 — трубка от вакуум-бачка к впускной трубе; 35 — бензиновый краник; 36 — передний кронштейн; 37 — ленивец; 38 — кронштейн ленивца; 39 — гусеничная цепь; 40 — кронштейны рамы; 41 — оси; 42 — рессор-балансиры; 43 — кронштейны балансиров; 44 — оси катков; 45 — катки; 47 — рычаг ручного тормоза; 48 — сектор рычага; 49 — гайка ручной регулировки тормозов; 50 — тормозные тяги; 51 — кронштейн тормозной тяги; 52 — ось качания рычага направления; 53 — тяги переключения скоростей при нажиме на ножные педали; 54 — тяга нейтрального положения передач; 55 — кронштейн-сектор; 56 — рукоятка тяги к акселератору; 57 — рукоятка тяги к магнето; 58 — днище корпуса; 59 — нижний лобовой лист; 60 — кожух картера дифференциала; 61 — верхний лобовой лист; 62 — передний люк; 64 — лобовой лист боевого отделения; 65 — колпак; 66 — кормовой лист; 68—рама буксирного прибора; 69 — буксирный прибор; 70 — передняя буксирная серьга; 71 — ящики для боеприпасов; 72 — крылья; 73 — фары; 74 — пулеметный станок; 75 — глушитель; 76 — инструментальный ящик

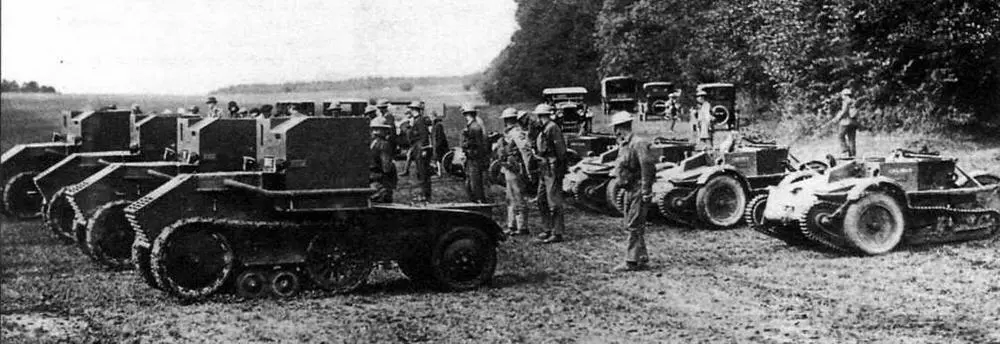

Танкетки «Моррис-Мартель» и «Карден-Лойд» Mk II в строю «Экспериментальных механизированных сил». 1927 год

Гусеничный вариант танкетки «Карден-Лойд» Mk V

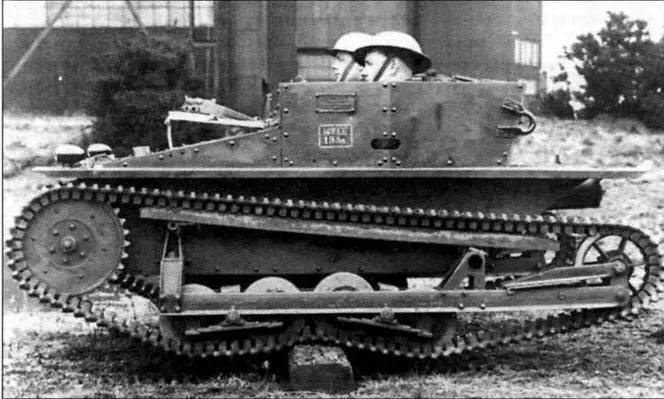

Танкетка «Карден-Лойд» Mk VI на испытаниях

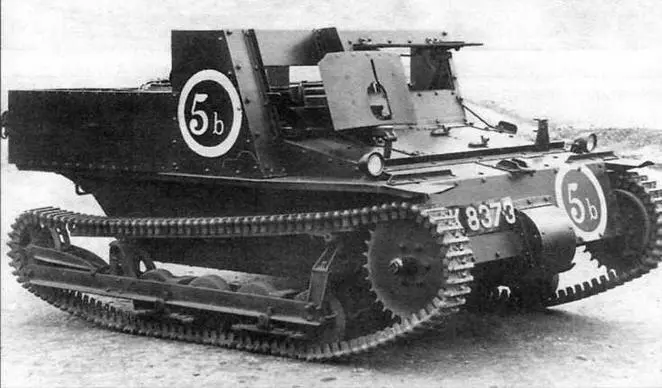

У танкетки «Карден-Лойд» Mk VIb корпус имел измененную форму — стенки боевого отделения сделали выше и расположили под наклоном. Желоб, по которому скользила верхняя ветвь гусеницы, заменили двумя обрезиненными поддерживающими катками, изменили способ крепления направляющего колеса. Опытный образец такой машины поступил в «Экспериментальные механизированные силы». Танкетки Mk VIb, производившиеся для Канады и на экспорт, получили крышу, состоявшую из двух откидывающихся створок.

Именно на экспорт и было изготовлено наибольшее число танкеток «Карден-Лойд» Mk VI. Экспортный успех танкетки не случаен: ее дешевизна позволяла обзавестись бронетехникой даже относительно небогатым странам, а простота конструкции делала возможным ее быстрое освоение личным составом, никогда раньше вообще не видевшим танков. Танкетки Mk VI поставлялись в Данию, Финляндию, Португалию, Швецию, Бельгию, Венгрию, Боливию, Италию, Чехословакию, Румынию, Японию, Китай, Чили и Аравию. Причем речь здесь идет как о поставках партий боевых машин, так и о продаже отдельных образцов для ознакомления и испытаний, чему также придавалось большое значение. Именно в результате таких испытаний лицензии на производство танкеток «Карден-Лойд» Mk VI приобрели пять государств: Польша, Италия, Чехословакия, Франция и СССР. В последующем в этих странах танкеток Mk VI или созданных на их основе было изготовлено в десятки раз больше, чем в Великобритании.
