Боевые машины мира 2014 № 16 Самоходный миномет 2С4 «Тюльпан»

Трансмиссия механическая, двухпоточная. Коробка передач выполнена в одном блоке с планетарным механизмом поворота. Ходовая часть применительно к одному борту состоит из шести сдвоенных обрезиненных опорных катков, четырех обрезиненных поддерживающих катков (два сдвоенных и два одинарных), направляющего колеса и ведущего колеса переднего расположения со съемными зубчатыми венцами и цевочным зацеплением. Подвеска индивидуальная торсионная с гидравлическими амортизаторами телескопического типа в подвесках 1-го и 6-го опорных катков. В каждой гусенице 115 траков с резинометаллическими шарнирами шириной 482 мм, шаг трака -125 мм.

240-мм миномет 2Б8 крепится на кронштейнах к заднему бронелисту и имеет сварнолитую опорную плиту мембранного типа с плоским основанием и чашей для шаровой опоры рамы ствола. В походном положении миномет укладывается на крыше корпуса, а в боевом – опускается на грунт. Отдельно от шасси миномет использоваться не может. Ствол служит для придания определенной скорости и направления полету мины. Он представляет собой гладкостенную однослойную трубу, на казенную часть которой навинчен клин. Здесь же крепятся все детали затвора, который предназначен для закрывания ствола при выстреле. Казенник – это своеобразная опора ствола с затвором при выстреле, именно он передает возникающее при этом усилие на опорную плиту. Подъемный и уравновешивающий механизмы станка винтового типа объединены в одну конструкцию, называемую подъемно-уравновешивающим механизмом. С его помощью осуществляется вертикальная наводка миномета и уравновешивание его качающейся части.

Заказчик: Советская Армия

Вид: самоходный миномет

Разработчик: Уральский завод транспортного машиностроения, Пермский машиностроительный завод им. В. И. Ленина (артиллерийская часть)

Производитель: Уральский завод транспортного машиностроения, Пермский машиностроительный завод им. В. И. Ленина (артиллерийская часть)

Годы производства: 1972-1988 ;

Годы эксплуатации: с 1972

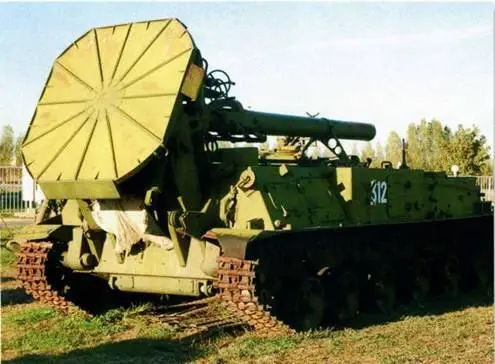

Вид на опорную плиту миномета 2Б8.

Управление операциями заряжания из механизированной боеукладки производится с выносных пультов наводчика и оператора, а выстрел – с пульта командира. Заряжание миномета возможно с грунта при помощи крана, закрепленного на левом борту машины, ближе к корме. Скорострельность – 0,8-1 выстр./мин. Время перевода из походного в боевое положение – 5 минут, обратно – 10 минут. Углы наведения по вертикали возможны в диапазоне от +50° до +80°, по горизонтали – от +10° до +41°. Угол заряжания – +63°. Прицел – минометный панорамный – МП-46М. Возимый боекомплект размещен в корпусе шасси в двух барабанных механизированных боеукладках, вмещающих 40 обычных фугасных или 20 активно-реактивных мин. Подача мин из боеукладок на направляющие досылателя производится автоматически. Боекомплект пулемета ПКТ состоит из 1500 патронов. Средства связи – радиостанция Р-123 и ТПУ Р-124. Миномет снабжен автоматическими системами ПАЗ и ППО. Экипаж состоит из пяти человек: командир, механик-водитель и три номера расчета. При массе 27,5 т самоходный миномет развивает скорость до 63 км/ч. Запас хода – 500 км.

В 1983 году была принята на вооружение управляемая (корректируемая) мина 1К113 «Смельчак». В состав комплекса «Смельчак» входят выстрел ЗВ84 (2ВФ4) с корректируемой фугасной миной ЗФ5 и лазерный целеуказатель- дальномер 1Д15 или 1Д20. В головной части мины находится блок коррекции, который оборудован аэродинамическими рулями для ориентации оси оптического элемента на цель. Коррекция траектории полета производится за счет включения твердотопливных двигателей, расположенных радиально на корпусе мины. Время коррекции 0,1-0,3 с. Стрельба миной «Смельчак» производится так же, как и обычной миной, необходимо лишь установить время открытия окошка оптической головки самонаведения и установить время включения лазерного целеуказателя. На расстоянии от 200 до 5000 м от цели размещается лазерный целеуказатель, который подсвечивает цель лазерным лучом. Причем подсветка идет не все время полета мины, а лишь когда мина приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции мины составляет от одной до трех секунд, и противник физически не сможет поставить помеху «Смельчаку». Вероятность попадания мины «Смельчак» в круг диаметром 2-3 м равна 80-90 %. В ходе боевых действий в Афганистане «смельчаки» с первого выстрела попадали во входы пещер, занятых душманами.
