Сборник - Советы бывалых водителей. Выпуск № 4

При рассухаривании клапана его необходимо чем-либо поддерживать снизу, не давая ему опуститься. Наиболее часто для этого используют отвертку, вводя ее через свечное отверстие между днищем поршня и тарелкой клапана. При этом твердым стержнем отвертки нетрудно повредить и поршень, и резьбу под свечу. Удобнее всего выполнить «поддержку» для клапанов из прутка оловянно-свинцовистого припоя диаметром 8 мм. Ему легко придать любую форму, а повреждение деталей двигателя исключено.

Также в качестве поддержки можно применить шнур. Вращая коленчатый вал, подведите поршень возможно ближе к ВМТ, через свечное отверстие введите в цилиндр несколько витков шнура толщиной 4-6 мм, оставив конец снаружи, а затем поднимите поршень до упора. Сжатый шнур подпирает клапан и не дает ему опуститься. По окончании работы шнур легко извлечь.

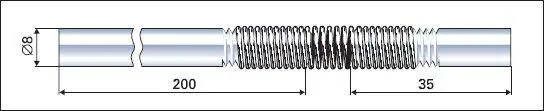

В двигателе ЗМЗ-406 «Волги» глубокие колодцы для свечей расположены вертикально, поэтому подпереть через них клапаны, чтобы «засухарить» их, не снимая головки блока цилиндров, простым инструментом не удается. Нехитрое приспособление, показанное на рисунке, решает эту проблему. На концах двух отрезков дюралевого прутка диаметром 8 мм и длиной 200 и 35 мм нарезаем резьбу и соединяем отрезки между собой пружиной, навернутой на нитки резьбы. Вводим короткий отрезок приспособления в цилиндр, поворачиваем на нужный угол и подпираем клапан.

Если клапан при рассухаривании все же провалился в цилиндр, для его извлечения не следует спешно снимать головку блока цилиндров. Попробуйте определить, как клапан расположился в цилиндре, осветив его небольшой лампочкой через свечное отверстие. Затем введите в это же отверстие самодельный пинцет из проволоки диаметром 3 мм, показанный на рисунке. Для придания пинцету жесткости проволоку необходимо отковать. Захватив пинцетом стержень клапана и подпирая его поршнем (осторожно проворачивая коленчатый вал), введите торец стержня во втулку.

Притирая клапаны к седлам в головке блока цилиндров, используют разные приспособления. Одним из самых удобных является показанное на рисунке. Пружина создает нужное усилие, поэтому отпадает необходимость прижимать тарелку клапана к седлу. Если не удалось подобрать пружину требуемого диаметра и длины, можно самому навить ее из проволоки диаметром 1,0-1,2 мм. В зависимости от марки двигателя размеры деталей приспособления уточняются по месту.

Еще один способ притирки. Клапаны современных автомобилей не имеют на торцах стержней шлицев для вращения их отверткой в процессе притирки к седлам.

Приспособление для притирки клапанов: 1– патрон ручной дрели; 2– хомут; 3– стержень; 4– резиновый шланг; 5– шайба; 6– пружина; 7– клапан; 8– седло клапана

Изготовьте стержень подходящей длины из металлического прутка диаметром 8-10 мм, выполните в его торце шлицы под лезвие отвертки и приклейте другой торец к тарелке клапана каплей расплавленного битума. Прочности соединения будет вполне достаточно, чтобы вращать клапан во время притирки.

Направляющие втулки впускных и выпускных клапанов запрессовывают в отверстия головки блока цилиндров двигателя «Жигулей» с натягом 0,063-0,108 мм. От выпадения из отверстий втулки удерживаются стопорными кольцами со стороны маслоотражательных колпачков. Бывает, что со временем отверстия под направляющие втулки разбиваются и втулки начинают свободно «плавать». Втулки ремонтных размеров не выпускают, поэтому после их замены при ремонте головки гарантированный натяг не обеспечивается.

«Ненадежную» втулку можно зафиксировать так: проточить конец детали, как показано на рисунке 1, а после установки в блок зачеканить оправкой-чеканом (рис. 2). Металл головки блока цилиндров плотно охватывает втулку по выточке, что надежно удерживает ее в отверстии. Остается, как всегда при установке новых втулок, развернуть отверстие 8 мм под стержень клапана.

Такой же способ можно применить для надежной посадки седел клапанов, пользуясь чеканом (рис. 3).
