Сборник - Советы бывалых водителей. Выпуск № 4

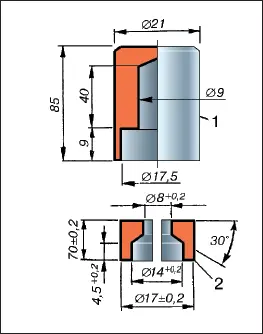

Приспособления для установки маслоотражательных колпачков: 1– оправка; 2– сухари

Если оправки нет и изготовить ее не удалось, можно использовать плунжер, извлеченный из натяжителя цепи. Дополнительной обработки он не требует. В отличие от головки «на 12», которую часто применяют автолюбители, оправка-плунжер плотнее прилегает к маслоотражательному колпачку, и он при напрессовке садится на направляющую втулку ровно, без перекосов. Перед напрессовкой колпачков желательно снимать с них пружинки, которые затем легко надеть на установленный колпачок.

Чтобы внутренняя поверхность маслосъемного колпачка при установке не оцарапалась об острую кромку канавки под сухари, можно обмотать клапан в этом месте липкой лентой (изоляционной, скотчем и т. п.).

При выяснении причины повышенного расхода масла двигателем «Волги» (ЗМЗ-402) после его капитального ремонта (особенно если при этом устанавливалась новая головка блока цилиндров) часто обнаруживается характерная картина: маслоотражательные колпачки смяты и нормально работать не могут. В отдельных случаях деформированные колпачки вообще соскакивают с направляющих втулок клапанов.

Причина оказалась такова. Направляющие втулки 3 клапанов могут быть недопрессованы примерно на 3 мм в отверстия головки, поэтому тарелки пружин 1 клапанов, доставая до колпачков 2 (см. рис.), не только сминают их, но и создают сильную вибрацию, посадка колпачков становится слабее, и они сползают с торцов втулок.

Поэтому каждую головку блока перед установкой на блок цилиндров следует проверить И при необходимости, нагрев ее, запрессовать втулки до упора в стопорные кольца.

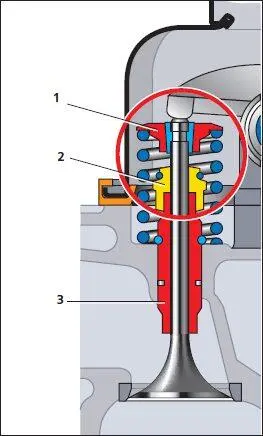

Клапанный механизм двигателя ЗМЗ-402: 1– тарелка пружины клапана; 2– маслоотражательный колпачок; 3– направляющая втулка клапана

Новые клапаны перед установкой на двигатель необходимо тщательно осмотреть. Так, высота всех клапанов для одного двигателя должна быть абсолютно одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Стержни клапанов, а также плоскость тарелки и «черную» шейку клапана желательно отполировать до зеркального блеска, при этом шейка будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску тарелки полировать не следует, ее надо только притереть к седлу.

Для снятия пружин клапанов на двигателе ЗМЗ-402 не обязательно снимать головку блока цилиндров. Достаточно изготовить приспособление, детали которого показаны на рисунке. Перед установкой крюков 4 (см. рис.) нужно молотком нанести 1-2 удара по тарелке пружины клапана (это ослабит фиксацию сухарей) и установить поршень соответствующего цилиндра в ВМТ, чтобы клапан после удаления сухарей не упал в цилиндр. Далее снимаем ось коромысел, вводим под предпоследний виток пружины клапана крюки приспособления и, поочередно заворачивая гайки на стержнях крюков, сжимаем пружину до длины 10-12 мм.

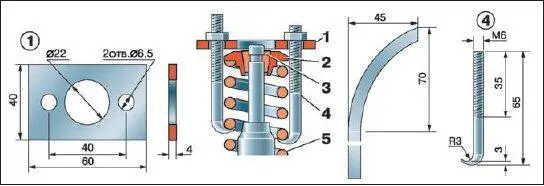

Приспособление для снятия пружины клапана на двигателе ЗМЗ-402:

1 – пластина; 2 – тарелка пружины; 3 – сухарь; 4 – крюк; 5 – пружина

При рассухаривании клапанов двигателя Renault F3R (автомобиль «Святогор») обычным приспособлением для рассухаривания (см. рис.) нетрудно повредить стенки колодца, в котором ходит стаканчик-толкатель. Достаточно небольшой царапины, чтобы стаканчик заклинил в колодце. Чтобы защитить стенки от повреждений, можно вставить в колодец вырезанную из пластиковой бутылки и свернутую трубочкой полоску нужной ширины. Она не помешает установить тарелку и сухари, зато, как бы ни перекосило рассухариватель, стенки колодца не пострадают. Совет также подходит и для других двигателей с подобной схемой привода клапанов, например ВАЗ-2108, -2110, ЗМЗ-406.
