Д. с. применяют: в дозах, безвредных для организма; изотонические по отношению к жидкостям организма и хорошо с ними смешивающиеся, избирательно накапливающиеся в соответствующих органах, легко и полностью выводящиеся из организма в неизменном виде.

Лит.: Каган Е. М., Методика и техника рентгенологического исследования желудочно-кишечного тракта, М., 1957; Зедгенидзе Г. А., Зубовский Г. А., Клиническая радиоизотопная диагностика, М., 1968; Закусов В. В., Фармакология, 2 изд., М., 1966.

Р. И. Квасной.

Диагона'ль(лат. diagonalis, от греч. diagоnios — идущий от угла к углу), 1) Д. многоугольника — отрезок прямой, соединяющий две его вершины, не лежащие на одной стороне. Если число вершин многоугольника n , то число Д. равно n ( n — 3)/2. 2) Д. многогранника — отрезок прямой, соединяющий две его вершины, не принадлежащие одной грани.

Диагона'ль,плотная ткань из хлопчатобумажной или шерстяной кручёной пряжи. Для Д. характерны резко выраженные рубчики на поверхности, расположенные под углом больше 45° к кромке ткани; они получаются в результате соответствующего подбора соотношений плотности и толщины основы и утка, а также применения специального переплетения нитей . Д. служит для пошива воинского обмундирования (из шерстяной основы и хлопчатобумажного утка), пальто, курток и прочего.

Диагона'льная гидротурби'на,разновидность поворотно-лопастной гидротурбины. Отличительной особенностью Д. г. является то, что оси лопастей расположены под острым углом к оси вращения гидротурбины ( рис. 1 ), втулка рабочего колеса не стесняет поток, что позволяет увеличивать число лопастей и применять эти турбины на более высокие напоры.

В 1932 американский инженер Д. А. Бигс получил патент на Д. г. Большой вклад в разработку и внедрение Д. г. внесён английским инженером Т. Дериасом и советским учёным В. С. Квятковским.

На рис. 2 показаны сравнительные характеристики Д. г. и радиально-осевой гидротурбины , где h / h max — отношение кпд в эксплуатационных режимах к максимальному; N / N oпт — отношение мощности в эксплуатационных режимах к оптимальной. Вследствие лучшего обтекания лопастей рабочего колеса и отсасывающей трубы на режимах, заметно отличающихся по нагрузке и напору от расчётных величин, режим потока в Д. г. более спокойный, с меньшими пульсациями, характеристика кпд более пологая и среднеэксплуатационное кпд h — выше. Кавитационные свойства Д. г. несколько хуже, чем у радиально-осевых (см. Кавитация в гидротурбине). Таким образом, Д. г. могут устанавливаться на гидроэлектрических станциях (ГЭС) с напорами до 200 м , вытесняя в этом диапазоне радиально-осевые гидротурбины. Особенно экономичны Д. г. на ГЭС с большими колебаниями напора и мощности.

Рабочие колёса Д. г. широко используются также при изготовлении обратимых гидромашин (насосотурбин) для гидроаккумулирующих электростанций (ГАЭС).

В СССР изготовлена опытная Д. г. мощностью 77 Мвт при напоре 61 м , установленная в 1965 на Бухтарминской ГЭС; разрабатывается (1971) Д. г. мощностью 220 Мвт на напор около 90 м для установки на Зейской ГЭС. За рубежом Д. г. изготавливают главным образом японские фирмы «Хитати», «Тосиба», в Великобритании — фирма «Инглиш электрик».

Лит.: Квятковский В. С., Диагональные гидротурбины, М., 1971.

М. Ф. Красильников.

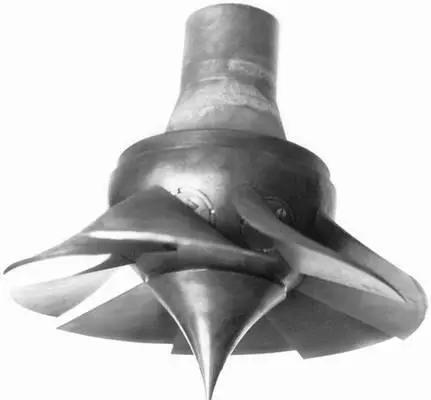

Рис. 1. Рабочее колесо диагональной гидротурбины.

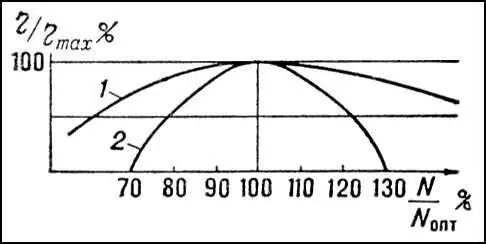

Рис. 2. Сравнительные характеристики диагональных и радиально-осевых гидротурбин: 1 — диагональная гидротурбина; 2 — радиально-осевая гидротурбина.

Диагона'льная ма'трица,квадратная матрица порядка n , у которой все элементы, расположенные вне главной диагонали, равны нулю.

Диагра'ммав ботанике, графическое изображение формы, числа, расположения частей цветка или облиственного побега при проекции их на горизонтальную плоскость. Д. цветка составляют на основании одного или нескольких поперечных разрезов цветочного бутона. Условными знаками в Д. цветка показывают либо только те части, которые видны на разрезе — эмпирическая Д. цветка, либо также недоразвитые и исчезнувшие части — теоретическая Д. цветка, которая строится на основании изучения многих эмпирических Д. Д. побега отражает схему поперечного разреза через вегетативную почку.
