Пневмати'ческий инструме'нт, ручные машины с встроенными пневматическими двигателями. П. и. предназначен для механизации ручного труда в строительстве, машиностроении, металлообработке, горной промышленности и на транспорте. Наибольшее распространение получили: молотки, перфораторы, бетоноломы, гайковёрты, пилы, ножницы, шлифовальные и сверлильные машины. Масса П. и. обычно 2—10 кг. Основные типы двигателей, применяемых в П. и., — поршневые и ротационные мощностью от 0,15 до 1,75 квт (0,2—2,5 л. с. ) ; давление сжатого воздуха, применяемого для питания П. и., — 0,6—1 Мн/м 2 (6—10 кгс/см 2 ) . Несмотря на сравнительно низкий кпд (10—15%), П. и. получил распространение благодаря таким преимуществам: безопасность, надёжность и безотказность действия, нечувствительность к перегрузкам, продолжительное безостановочное действие, работа в условиях повышенной сырости, запылённости и взрывоопасности.

Пневмати'ческий кана'л, пневмоканал, изолированный переход между устройствами пневмоавтоматики, который имеет один вход и один выход и обеспечивает передачу пневмосигналов на расстояние. В качестве П. к. чаще всего применяют резиновые, пластмассовые или металлические трубопроводы ( рис. ), соединяющие между собой пневматические приборы и устройства. При построении устройств из отдельных пневмоэлементов П. к. выполняют также в пластинах (печатных платах), на которых крепятся пневмоэлементы. Такой монтаж придаёт устройствам компактность, уменьшает протяжённость каналов и повышает их надёжность. Сечение и длина П. к. оказывают существенное влияние на характеристики устройств пневмоавтоматики (чрезмерно большие сечения и длина приводят к увеличению паразитных пневмоёмкостей, а следовательно, и расхода рабочего воздуха, к снижению быстродействия систем и их удорожанию; заниженные сечения создают дополнительное сопротивление). Предельная длина П. к. ограничивается допустимой величиной затухания сигнала и обычно составляет ~300 м при стандартном сечении 4—8 мм 2. П. к., длина которого существенно сказывается на характеристиках устройств пневмоавтоматики, называемая пневматической длинной линией и при расчётах рассматривается как система с распределёнными параметрами.

Лит.: 3алманзон Л. А., Проточные элементы пневматических приборов контроля и управления, М., 1961; Берендс Т. К., Ефремова Т. К., Тагаевская А. А., Элементы и схемы пневмоавтоматики, М., 1968.

Т. К. Берендс.

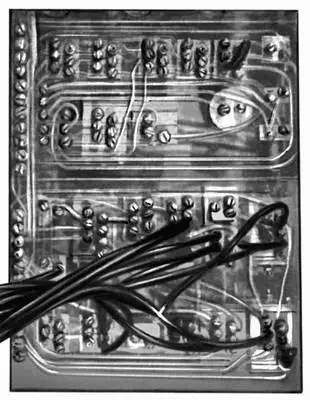

Пневматическое управляющее устройство на элементах универсальной системы элементов промышленной пневмоавтоматики: 1 — трубопровод; 2 — канал в печатной плате.

Пневмати'ческий мо'лот, молот, в котором функцию рабочего тела выполняет сжатый воздух, упруго связывающий компрессорный и рабочий поршни. Воздух из компрессора поступает в рабочий цилиндр и через поршень и кривошипный механизм передаёт возвратно-поступательное движение падающим частям (пустотелая баба, которая одновременно служит поршнем и штоком рабочего цилиндра). П. м. имеет индивидуальный электрический привод. В П. м. простого действия подъём бабы осуществляется благодаря разрежению, которое образуется в рабочем цилиндре, когда поршень компрессорного цилиндра идёт вниз. В П. м. двойного действия верхней и нижней полости компрессорного цилиндра соединены соответственно с верхними и нижними полостями рабочего цилиндра. Опускание бабы происходит при движении компрессорного поршня вверх, подъём — при его движении вниз. Независимо от высоты обрабатываемой поковки число ударов, наносимых бабой, равно числу оборотов кривошипного вала. П. м. используются главным образом для выполнения свободной ковки на плоских или вырезных бойках. промышленность СССР выпускает П. м. с массой падающих частей 30—1000 кг; скорость движения падающих частей в момент удара для малых молотов — 5 м/сек (до 200 ударов в 1 мин ) , для крупных — 7,5 м/сек (до 95 ударов в 1 мин ) .

Пневмати'ческий преобразова'тель, устройство пневмоавтоматики, предназначенное для изменения амплитуды, частоты или формы пневмосигналов либо для преобразования давления воздуха (газа) в др. физическую величину. Иногда П. п. называют также пневматическими усилителями. Конструкция П. п. определяется его функциональным назначением; так, например, пневмоэлектрические и электропневматические преобразователи имеют завершенную конструкцию и относятся к элементам универсальной системы элементов промышленной пневмоавтоматики (УСЭППА), а аналого-цифровые или цифро-аналоговые и, тем более, функциональные П. п. имеют более сложную, многоэлементную структуру.
