Перспективным направлением развития П. п. является применение труб большого диаметра (450 мм в ФРГ, 600 мм во Франции, 1020 мм в СССР) и контейнеров на колёсах, соединённых в поезда (по 5—6 контейнеров в каждом), что позволяет транспортировать грузы общей массой ~ 10 т со скоростью 40—60 км/ч.

Лит.: Руденко Н., Говоров Ф., Пневмотранспорт документов и мелких предметов в патронах (пневмопочта), М., 1963; Контейнерный трубопроводный пневмотранспорт промышленных грузов, М., 1972; Heck G., Frerichs I., Eske W., Die Grobrohrepost, Bd 1—2, Baden-Baden, 1965—69.

И. А. Ламм, Г. А. Птицын.

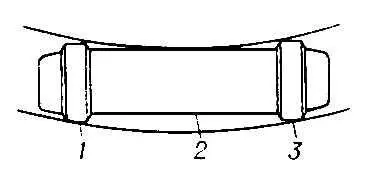

Рис. 1. Патрон в изгибе трубопровода: 1 — трубопровод; 2 — гильза; 3 — уплотнительное кольцо.

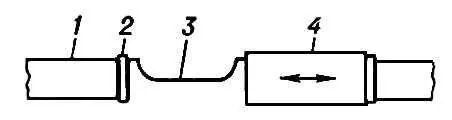

Рис. 2. Простейшее отправительное устройство: 1 — трубопровод; 2 — упор; 3 — продольный вырез в трубопроводе; 4 — подвижная гильза.

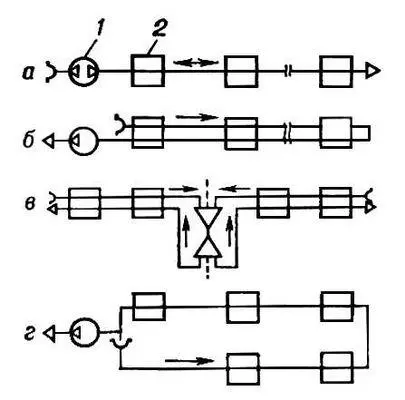

Рис. 4. Схемы соединения станций пневматической почты: а — линейная однотрубная реверсивная; б — линейная двухтрубная; в — радиальная; г — кольцевая; 1 — воздуходувка; 2 — станция.

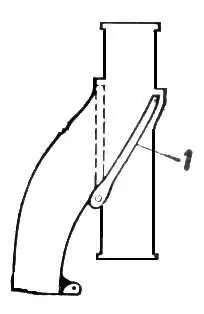

Рис. 5. Стрелка с приёмным устройством: 1 — стрелка; 2 — приёмное устройство.

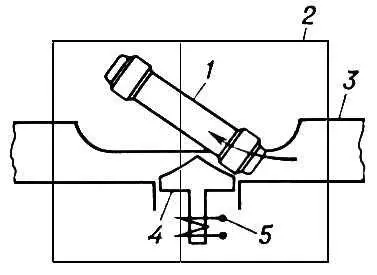

Рис. 3. Приёмно-отправительная станция однотрубной реверсивной установки пневматической почты: 1 — патрон; 2 — герметичный корпус; 3 — трубопровод; 4 — клин; 5 — обмотка электромагнита.

Пневмати'ческая реле'йная систе'ма,предназначена для реализации алгебраических и логических операций над пневматическими сигналами, принимающими конечное число (чаще всего два) значений (например, давления окружающей среды, которому ставится в соответствие «0», и давления питания, которому ставится в соответствие «1»).

Первая П. р. с. для практического применения создана в СССР в начале 1960-х гг. на базе универсального пневмореле УСЭППА (универсальной системы элементов промышленной пневмоавтоматики ) . При помощи таких пневмореле можно реализовать все элементарные логические функции (см. Логические операции ) и запоминание пневмосигналов. Это позволяет строить любые однотактные (логические преобразователи, шифраторы, дешифраторы, матрицы) и многотактные (со счётчиками, регистрами и др.) пневматические релейные схемы. С появлением универсального пневмореле было положено начало внедрению пневмоавтоматики в машино- и станкостроение, энергетику, металлургию и др. отрасли промышленности, где автоматизация циклических процессов осуществлялась до этого в основном средствами электроавтоматики.

Все П. р. с. могут быть разделены на две основные группы в зависимости от их технической реализации: системы, строящиеся на элементах с подвижными деталями, и системы с элементами без подвижных деталей, в которых используется взаимодействие течений (см. Пневмоника ) .

В П. р. с. первой группы могут применяться как элементы универсального назначения, которые могут использоваться для реализации нескольких элементарных логических функций, так и специализированные элементы, выполняющие только одну определённую функцию. Применение П. р. с. с элементами второго вида позволяет строить более простые, дешёвые и компактные устройства, но такие системы имеют большую номенклатуру элементов, что не всегда удобно при построении реальных управляющих устройств. П. р. с. из универсальных пневмореле более гибкие и допускают взаимозаменяемость элементов, но при этом каждое управляющее устройство имеет некоторую аппаратурную избыточность, оно больше по габаритам и дороже устройств со специализированными пневмореле. Большинство П. р. с. состоит из универсального пневмореле и пневмоэлемента, реализующего логическую операцию «или». П. р. с. на проточных (струйных) элементах строится не на отдельных элементах, а на модулях, при помощи которых реализуются уже не только элементарные, но и более сложные логические функции. В СССР наибольшее распространение получили комбинированные струйно-мембранные системы (первая такая система — «Цикл» — была создана в 1972), которые рационально сочетают в себе струйные модули (для реализации сложных логических функций и различных схем запоминания) и мембранные усилители (при помощи которых формируются выходные пневмосигналы, восстанавливаются уровни сигналов, нестандартные сигналы преобразуются в стандартные, реализуются простейшие логические функции).
