Сце'пкасельскохозяйственная, приспособление для агрегатирования с трактором нескольких с.-х. машин в целях рационального использования тяговой мощности трактора и увеличения производительности агрегата. С. бывают универсальные, специального назначения, прицепные, полунавесные и навесные (универсальная навеска). Универсальная прицепная С. ( рис. 1 ) применяется для составления агрегатов из трактора и прицепных машин. Выполняется из двух или трёх шарнирно скрепленных (для лучшей приспособляемости к рельефу поля) и опирающихся на колёсный ход брусьев и оборудуется удлинителями. Машины и удлинители прикрепляют к брусьям хомутами, перемещением которых обеспечивается правильность взаимного расположения машин или орудий в агрегате. Для присоединения к трактору С. имеет сницу. Специальные С. обычно не имеют ходовой части и составляются из звеньев, соединяющих прицепные машины между собой (например, у Пахотного комбинированного агрегата ) . Полунавесные С. ( рис. 2 ) служат для составления навесных агрегатов из 3 навесных машин шириной захвата каждой от 1,8 до 2,8 м. Одну машину навешивают на навесную систему трактора, а две — на боковые механизмы навески С., по устройству аналогичные навесной системе трактора. Механизм навески снабжен гидроцилиндром, работающим от гидрораспределителя трактора и используемым только для подъёма навесной машины. Опускается машина под действием собственной массы. Правильная установка машин с различной шириной захвата по фронту достигается перемещением каретки механизма навески по брусу С. Универсальная навеска ( рис. 3 ) служит для навешивания на тракторы малой и средней мощности звеньев борон, которые присоединяют к стойке и кронштейнам навески при помощи шарнирной тяги, двух длинных и одной короткой цепей. Для навешивания звеньев борон различной ширины захвата кронштейны навески перемещают по брусу. На брус С. можно навесить 3 звена зубовой и 2 звена сетчатой борон. Длину бруса С. можно увеличить, вставив в его отверстия с обеих сторон 2 трубы меньшего диаметра, к которым приварены кронштейны для навешивания по 1 звену зубовой бороны, составляя агрегат из 5 звеньев бороны.

А. Д. Угаров.

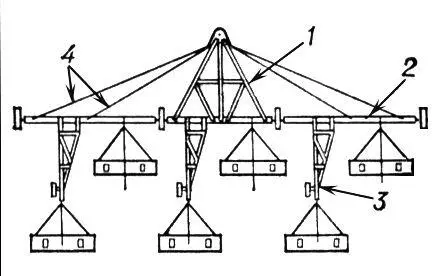

Рис. 1. Схема универсальной прицепной сцепки: 1 — сница; 2 — брус; 3 — удлинитель; 4 — растяжки.

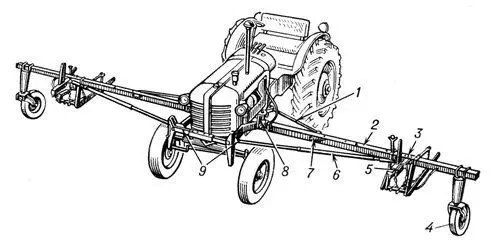

Рис. 2. Полунавесная сцепка: 1 — задняя растяжка; 2 — брус; 3 — каретка; 4 — опорное колесо; 5 — механизм навески; 6 — передняя растяжка; 7 — упорный транспортный ролик; 8 — установочный винт двухосного шарнира; 9 — рама.

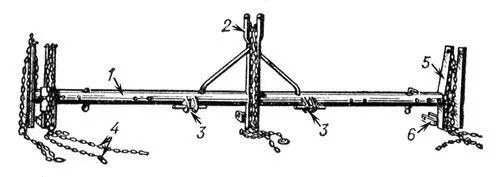

Рис. 3. Навесная сцепка (универсальная навеска): 1 — брус; 2 — стойка; 3 — палец подвески; 4 — цепи; 5 — кронштейн; 6 — тяга.

Сцепле'ние,сцепная муфта, механизм транспортных машин для передачи крутящего момента от двигателя внутреннего сгорания к коробке передач. С. обеспечивает кратковременное разъединение вала двигателя и вала трансмиссии, безударное переключение передач и плавное трогание машины с места. В зависимости от числа ведомых дисков различают одно-, двух- и многодисковые С. Устанавливаемые в автомобилях С. обычно представляют собой одно- или двухдисковую муфту, диски которой сжаты пружинами. Для обеспечения мягкости включения С. и уменьшения крутильных колебаний трансмиссии между фрикционными накладками дисков часто устанавливают плоские пружины, а крепление дисков к их ступицам производят через упругую муфту с витыми пружинами (см. Демпфер ) и т. п. Выключение С. осуществляется педалью через рычажную или гидравлическую передачу, а в тяжёлых машинах с помощью сервопривода (см. Исполнительный механизм ) . Выключение может быть автоматическим при переключении передач. В качестве С. используют также многодисковые масляные муфты (в мотоциклах), нормально разомкнутые (в тракторах), гидродинамические или гидродинамические в сочетании с фрикционными (в автомобилях), а иногда электромагнитные муфты с ферромагнитной смесью (обычно в автомобилях для инвалидов).

Лит.: Хельдт П. М., Автомобильные сцепления и коробки передач, пер. с англ., М., 1960; Борисов С. Г., Эглит И. М., Муфты сцепления тракторов, М., 1972.
