БСЭ БСЭ - Большая Советская Энциклопедия (ФТ)

Интервал температур эксплуатации от — 196 до 130—190°С.

Сополимеры тетрафторэтилена с гексафторпропиленом, а также с перфторпропилвиниловым эфиром сочетают высокую химическую и термическую стойкость с хорошей перерабатываемостью; благодаря высокой текучести расплава второй сополимер пригоден в качестве высокотемпературного клея для фторопластов. Сополимеры тетрафторэтилена с перфторолефинами, содержащими сульфогруппу, — термически и химически устойчивые катионообменные смолы, превосходящие по кислотности все др. твёрдые ионообменные смолы ; успешно используются в качестве мембраны для топливных элементов. Сополимеры тетрафторэтилена с этиленом, винилиденфторидом (а также поливинилфторид и поливинилиденфторид) уступают рассмотренным выше гомополимерам по химической стойкости, но обладают рядом др. ценных качеств, в том числе высокой прочностью и хорошими технологическими свойствами.

Получают Ф. радикальной полимеризацией или сополимеризацией соответствующих мономеров. Перерабатывают методами, принятыми для термопластов, например литьём под давлением , экструзией , за исключением политетрафторэтилена, который перерабатывают холодным таблетированием порошка под давлением 25—35 Мн/м 2 , или 250—350 кгс/см 2 , с последующим спеканием при 360—380°С. Из Ф. получают плёнки, транспортёрные ленты, антифрикционные материалы для подшипников и сальников, работающих без смазки, волокна и ткани, лабораторную посуду, химически стойкие покрытия, металлопласты. Низкомолекулярный политрифторхлорэтилен используют как химически стойкую смазку. Изделия из Ф. применяют в электро- и радиотехнике, авиации и ракетной технике, машиностроении, химической и атомной промышленности, в криогенной технике, пищевой промышленности и медицине.

В СССР Ф. выпускают под название фторлон: политетрафторэтилен — фторлон-4, политрифторхлорэтилен — фторлон-3, в США — под название тефлон и кель-F соответственно.

Лит.: Фторполимеры, пер, с англ., М., 1975; Энциклопедия полимеров, т. 3, М., 1977.

С. В. Соколов.

Фтороргани'ческие соедине'ния,органическое соединения, содержащие в молекулах одну или несколько связей F—C. Химия Ф. с. начала интенсивно развиваться лишь со 2-й половины 20 в., но уже выросла в большую специализированную область органической химии . Её развитие было обусловлено потребностями молодой атомной промышленности в материалах, стойких к фторирующему действию UF 6, который применяется для изотопов разделения урана. Известны фторпроизводные всех типов органических соединений.

Номенклатура.Положение атома фтора в Ф. с. обозначают согласно правилам номенклатуры органических соединений (см. Номенклатура химическая ). Для построения название полифторзамещённых соединений удобнее пользоваться приставкой «пер». Так, полностью фторировнные углеводороды называются перфторуглеводородами (или фторуглеродами), например CF 3(CF 2) 5CF 3называется перфторгептаном. Частично фторированные соединения можно рассматривать как производные перфторуглеводородов, например CF 3CFH (CF 2) CF 2H называется 1,6-дигидроперфторгептаном. Очень часто в название Ф. с. сочетание «перфтор» заменяют греческой буквой j; в этом случае, например, перфторэтан называется j-этаном. Для обозначения полностью фторированных углеводородов используют также частицу «фор» (фтор), которую включают в наименование соответствующего углеводорода, например название CF 4— метфоран, C 2F 6— этфоран.

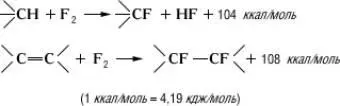

Методы синтеза.Прямое фторирование, а также присоединение F 2по двойной связи — радикальные чрезвычайно экзотермические реакции:

(1 ккал/моль = 4,19 кдж/моль )

Т. к. тепловой эффект фторирования больше, чем разрыва С—С-связей (80—85 ккал/моль ), возможна деструкция фторируемых соединений. Во избежание этого необходим эффективный отвод тепла и разбавление смеси реагирующих веществ азотом. Для отвода тепла в реакционное пространство (трубка) вводят медную сетку или медные стружки, покрытые Ag, Co, Ni или др.; на поверхности сетки (стружек) образуются высшие фториды металлов, которые и служат фторирующими агентами, роль фтора при этом сводится, по-видимому, к их регенерации.

В металлофторидном процессе пары фторируемого вещества, сильно разбавленные азотом, пропускают через трубку с CoF 3:
