Диапазонная гистограмма показывает разницу между самым высоким и самым низким значением отдельного параметра, например колебания какого-либо показателя во время торгов на фондовом рынке.

Совмещенная гистограмма отражает значения двух параметров на определенный момент времени и показывает, как изменяется соотношение между ними с течением времени. Хорошим примером может служить показатель потерь без учета и с учетом инфляции. На такой диаграмме сгруппированные столбцы можно располагать попарно вплотную друг к другу, а можно частично перекрывать один столбец другим.

Гистограмма с накоплением показывает, как с течением времени меняется вклад каждого параметра в общую сумму. Примером могут служить фиксированный оклад и дополнительные выплаты, составляющие общие выплаты работнику.

Ступенчатая гистограмма используется для того, чтобы продемонстрировать резкое изменение значений параметра через неравные интервалы времени, например, максимальное количество работников или коэффициент использования производственных мощностей. В таких диаграммах все столбцы необходимо располагать вплотную друг к другу.

Без сомнения, из всех типов диаграмм график используется наиболее часто, и это вполне оправданно. Во-первых, его легче всего нарисовать. Во-вторых, это самый компактный из всех типов диаграмм. Наконец, на графике наиболее наглядным образом можно показать, что значение определенного параметра растет, уменьшается, изменяется или остается стабильным.

При составлении графика имейте в виду, что линия тренда должна быть жирнее, чем ось абсцисс, которая, в свою очередь, должна быть жирнее горизонтальных и вертикальных линий, образующих координатную сетку.

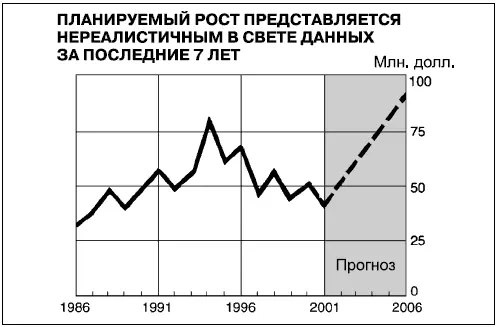

Координатную сетку на графике можно сравнить с линиями, обозначающими пределы футбольного поля. Они нужны, чтобы судьи на поле могли выполнять свои функции, а отнюдь не для привлечения внимания зрителей. В нашем случае внимание аудитории должно быть сосредоточено на линии тренда. Другими словами, вертикальные линии координатной сетки можно использовать для того, чтобы разделить значения параметра за предыдущие периоды и данные прогноза или разбить временную ось по кварталам или пятилетним периодам. Горизонтальные линии помогают точнее сравнивать относительные величины. Поэтому в каждом отдельном случае вам придется решать, какое именно количество вертикальных и горизонтальных линий следует нанести.

Хотя существует всего лишь два вида графиков (в отличие от линейчатых диаграмм и гистограмм), они заслуживают пристального внимания.

Совмещенный график показывает сравнение двух и более параметров. При этом, к примеру, сравнивая тенденции развития вашей компании и ее конкурентов, используйте для своей компании самый контрастный цвет или самую жирную линию, а для остальных – менее яркие цвета и более тонкие или пунктирные линии.

Главная задача – решить, сколько именно линий можно использовать одновременно, чтобы график не напоминал спагетти. Будем реалистами: график с восемью линиями вовсе не обязательно будет в два раза полезнее, чем с четырьмя. В два раза запутаннее – может быть.

Лучший способ разобраться в этой путанице – разбить график на несколько более мелких, сравнивающих вашу компанию с каждым конкурентом по отдельности, как можно видеть на рисунке. Конечно, при этом придется чертить больше графиков, зато они будут гораздо нагляднее.

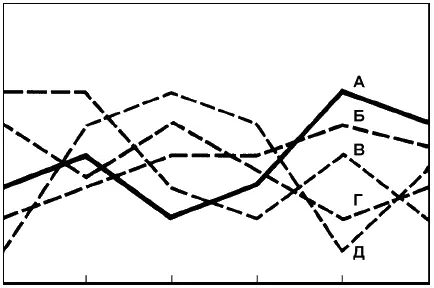

«Спагетти-график»

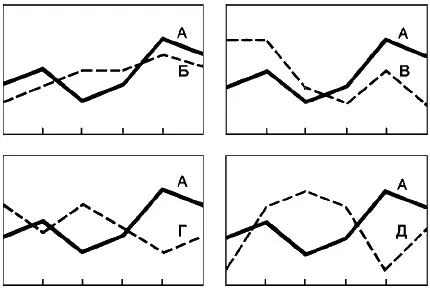

Разбираемся в путанице

Закрашивая или заштриховывая пространство между линией тренда и осями, мы получаем график с областями. Разделяя пространство между линиями на отдельные участки, отражающие итоги на определенные моменты времени, мы создаем график с областями с накоплением. Здесь так же, как и в прочих диаграммах с областями, следует ограничиваться не более чем пятью слоями. Если вы хотите отразить больше пяти сегментов, начертите четыре основных, а остальные сгруппируйте в категорию «прочие».
