Динамические микрофоны без дополнительных преобразователей выдают напряжение сигнала не более чем ~0.5 мВ-2 мВ с линейной амплитудно-частотной характеристикой. Функция предварительного усилителя состоит здесь только в усилении уровня сигнала.

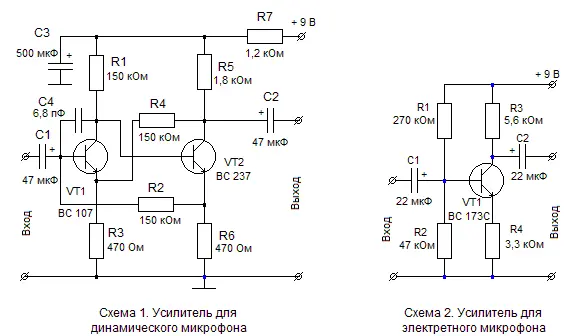

На Схеме 1 показан двухкаскадный микрофонный усилитель с непосредственной связью между транзисторами. Смещение на базе транзистора VT1 динамически управляется напряжением на эмиттере транзистора VT2 через резистор R2, подключенный к базе VT1. Резистор R4, выполняющий функцию обратной связи, также служит для расширения динамического диапазона. Конденсатор C4 расположен между коллектором и базой транзистора VT1. Он имеет низкое значение ёмкости и выполняет функцию отрицательной связи для высоких частот и таким образом предотвращает самовозбуждение. Схема предварительного усилителя не включает в себя никаких других элементов, влияющих на амплитудно-частотную характеристику. Это позволило достичь нижней границы полосу пропускания в 4 Герца, что положительно сказывается при записях. Коэффициент усиления приблизительно равен 126. Выходное напряжение усилителя равняется 1,4 В при входном напряжении 11 мВ. Схема является оптимальной по конструкции, с соотношением сигнал-шум более чем 70 Дб. Для снижения уровня шумов напряжение питания дополнительно фильтруется.
Электретные конденсаторные микрофоны имеют такой высокий уровень сигнала, что им требуется лишь небольшое усиление. Поэтому при их использовании в двухкаскадном усилителе можно установить более сильную отрицательную обратную связь, или использовать только однокаскадную схему (см. Схему 2).

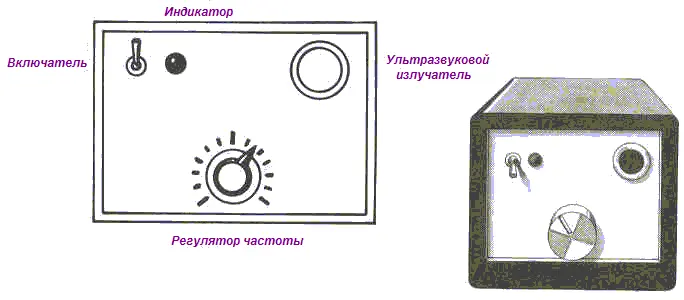

7. Генератор поля.
Нашим собеседникам на другой стороне нужны колебания, которые позволяли бы им донести до нас свои сообщения. Частотные поля порождаются при помощи радио, шума воды, и другими подобными методами. Энергии наших потусторонних партнеров обладают шириной частот, равной приблизительно 5 КГц, которая содержит поле плотных информационных осцилляций.
Ганс Отто Кёниг попробовал предложить «другой стороне» искусственно сгенерированное поле подобного рода, порождаемое комбинацией вышеуказанных полей. Целью является получение информации с другой стороны в пределах слышимого звукового диапазона.
Генератор порождает мультичастотное поле, модифицируемое при помощи ручной регулировки.
Оно достигает ширины частот от 2.5 кГц до 1700 кГц на основе электромагнитных колебаний.
Устройство применяют для записи следующим образом: после включения блока, используется регулятор частот для того, чтобы достичь форм осцилляций, наиболее пригодных для контакта. Это необходимо определить, выполнив несколько записей. Генератор поля размещается приблизительно на расстоянии от двух до трех метров от магнитофона.
Генератор поля согласно схеме, разработанной Гансом Отто Кёнигом, Мёнхенгладбах, Германия.
8. Минигенератор.
Минигенератор представляет собой небольшое устройство размером с зажигалку. Это устройство, издающее пищащий звук и доступное в продаже под названием «отпугиватель комаров», было модифицировано таким образом, чтобы испускать осцилляции за пределами слышимого диапазона, и поэтому предоставлять благоприятный частотный фон для собеседников с другой стороны. Поскольку каждое такое устройство «пищит» на своей определенной частоте, ни одно из них не является идентичным другому. Рекомендуется разместить несколько устройств на разных расстояниях от магнитофона.

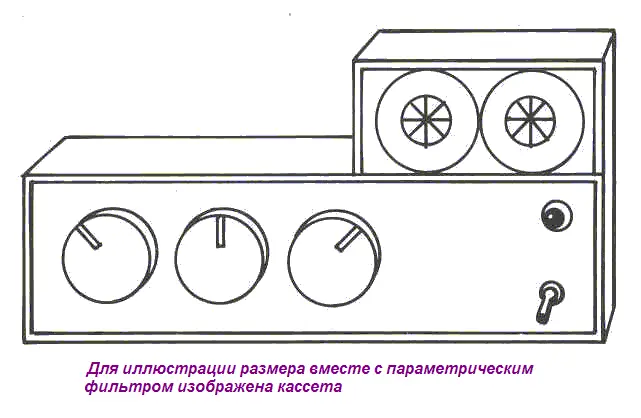

9. Параметрический фильтр.
Данное устройство служит для того, чтобы ослабить или усилить определенные частоты, что подразумевает удаление шума, сопровождающего паранормальные голоса до той степени, пока они не станут наиболее понятными. Параметрический фильтр снабжён тремя регуляторами, выполняющими следующие функции:
— Первый из них служит для выбора частоты настройки.
— Второй служит для усиления или ослабления амплитуды на выбранной частоте.
— Третий- для установки ширины частотного диапазона, или фокусировки на области, где имеется
паранормальный голос.
Вот описание трех регуляторов параметрического фильтра:
