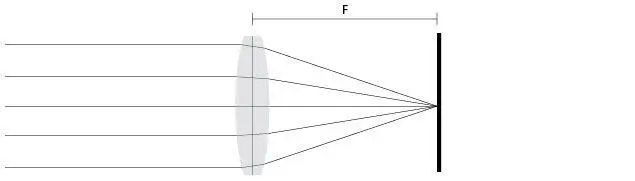

Рис. 5.3

Фокусное расстояние линзы

Свет от предмета в бесконечности дает параллельные лучи, которые линза преломляет и фокусирует в одной точке. Фокусным называется расстояние от линзы до этой точки

Важно понимать, что все линзы с одинаковым фокусным расстоянием дают одинаковый масштаб изображения одного и того же объекта на одинаковом расстоянии. Линза с фокусным расстоянием 10 см, направленная на некий предмет, проецирует его изображение высотой 2,5 см на камере формата 35 мм и формата 4 × 5 дюймов. Но в кадре 24 × 36 мм он займет почти все поле, а в кадре 4 × 5 дюймов – примерно четверть (см. рис. 5.11). Поэтому на узкопленочной камере мы получим крупный план, а на форматной – средний.

Также следует знать, что размер изображения пропорционален фокусному расстоянию. Если вы заменяете один объектив другим, с фокусным расстоянием в два раза больше, предметы увеличатся в масштабе вдвое. В то же время ширина поля изображения длиннофокусного объектива уменьшится в два раза. Таким образом, если вы меняете объектив 150 мм на 300 мм на камере 4 × 5 дюймов или объектив 50 мм на 100 мм на камере 35 мм, знайте, что все части предмета увеличатся в масштабе вдвое.

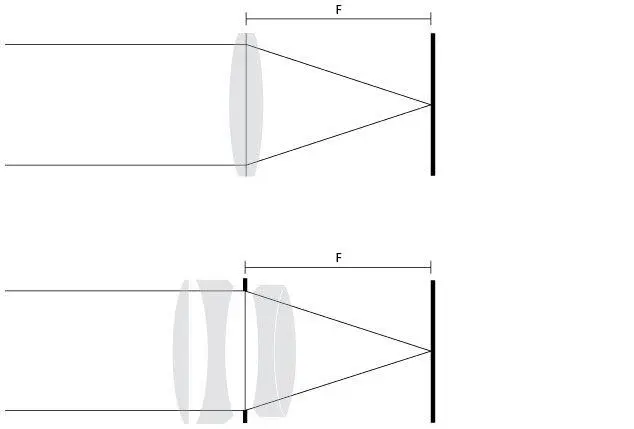

Рис. 5.4

Сложная линза

У однолинзового объектива, состоящего из одного элемента, есть недостатки, многие из которых устраняются с помощью дополнительных линз. Задняя нодальная точка многолинзового объектива находится в плоскости фокуса простой линзы с эквивалентным фокусным расстоянием. Диафрагма чаще всего расположена вблизи этой плоскости

Объектив с фокусным расстоянием 150 мм на камере 4 × 5 дюймов «видит» ту же область объекта, что и объектив с фокусным расстоянием 30 мм на камере 8 × 10 дюймов; масштаб объекта увеличивается с удвоением фокусного расстояния, но кадр тоже становится больше. (Не путайте линейные размеры с площадью. Кадр 8 × 10 дюймов в два раза больше по периметру кадра 4 × 5 дюймов, но его площадь больше в четыре раза. Линейные размеры в фотографии употребляются только относительно увеличения и размеров изображения.) Мы вернемся к понятиям, связанным с фокусным расстоянием, после обсуждения других базовых аспектов объективов.

Значение диафрагмы выражается отношением диаметра относительного отверстия объектива к его фокусному расстоянию. Следовательно, у объектива с фокусным расстоянием 4 дюйма (10 см) и относительным отверстием 1 дюйм (2,5 см) светосила равна 4/1, или 4. Значение диафрагмы выражается как f/4 и показывает, что светосила равна фокусному расстоянию, разделенному на 4. У другого объектива с фокусным расстоянием 4 дюйма и относительным отверстием 0,5 дюйма светосила равна f/8.

Диафрагма показывает количество света, пропускаемое объективом на пленку. Поскольку ее значение выражают дробью, верно утверждение, что все объективы с одинаковым установленным значением диафрагмы пропускают одинаковое количество света. Оно пропорционально площади диафрагмы (а следовательно, квадрату диаметра), и у упомянутой выше диафрагмы f/4 диаметр вдвое больше, чем у f/8, но она пропускает в четыре раза больше света.

В названии объектива указывают максимальное для него значение диафрагмы. Для практических задач иногда необходимо уменьшить количество пропускаемого света. Раньше использовались металлические пластины с отверстиями разных диаметров – «стопы Вотерхауза». С их помощью меняли относительное отверстие объектива. Со временем наиболее популярной стала ирисовая диафрагма, состоящая из металлических лепестков, которые меняют конфигурацию при повороте регулировочного кольца.

Общепринятая последовательность значений диафрагмы такова:

f/1 1.4 2 2.8 4 5.6 8 11 16 22 32 45 и так далее [4].

Значения расположены в последовательности геометрической прогрессии. Каждое следующее пропускает в два раза меньше света, чем предыдущее. Чем больше число, тем меньше диаметр относительного отверстия: f/11 пропускает вдвое больше света, чем f/16. У шкалы диафрагмы на объективе есть промежуточные значения, ½–⅓ ступени (интервал ⅓ соответствует изменению чувствительности пленки до следующего значения, см. книгу «Негатив»).

Устанавливать значение диафрагмы рекомендуется всегда в одном направлении, например по возрастанию. Из-за люфта диаметр относительного отверстия при одном и том же значении диафрагмы может различаться в зависимости от того, открываете вы ее или закрываете.
