Дорожными называют портативные камеры (рис. 4.5). Они бывают карданные и платформенные, но в любом случае складные.

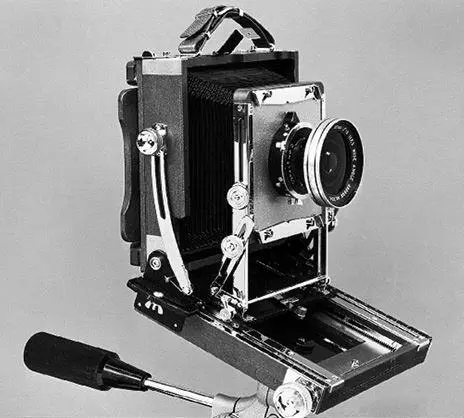

Рис. 4.5

Камера на платформе

На фото – дорожная камера Toyo. Платформенная конструкция складывается в удобную для переноса коробку, но ради этого пришлось пожертвовать количеством подвижек. Негативная доска может наклоняться от основания, и иногда на этом возможности коррекции заканчиваются

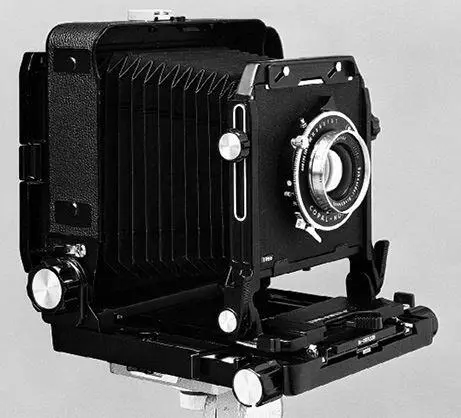

Рис. 4.6

Наклонная платформа

При использовании широкоугольного объектива выступ платформы спереди иногда попадает в кадр. Это можно исправить, опустив платформу, если такая функция предусмотрена конструкцией. После этого объектив выравнивают параллельно плоскости пленки

Ради компактности приходится отказываться от большинства подвижек.

Фокусировочный мех – «гармошка», квадратное или коническое соединение объективной и негативной досок из кожи или синтетической ткани. Он обеспечивает светонепроницаемость и хорошо гнется, не мешая фокусировке и подвижкам. Длиной меха определяется максимальное и минимальное фокусное расстояние объектива, который можно использовать с конкретной камерой. Например, чтобы навести резкость на бесконечность, объектив надо установить на расстоянии от пленки, равном его фокусному расстоянию, и если оно больше длины меха, то объектив не подходит для этой камеры. Если мех растягивается на длину вдвое больше фокусного расстояния объектива, можно снимать предметы в масштабе 1:1 (отсюда оборот «мех с двойным растяжением» – в два раза длиннее фокусного расстояния «нормального» объектива). Во многих камерах предусмотрена возможность наращивания меха для случаев, когда нужно большое растяжение.

У широкоугольных объективов расстояние до пленки небольшое, сложенный мех становится жестким и не дает делать подвижки. В таких случаях удобно использовать мех-мешок: он свободно висит и не мешает подвижкам. Утопленная объективная доска помогает максимально приблизить объектив к пленке, но без меха-мешка с ней возможны не все подвижки.

В камере с фокусировочным мехом возникают следующие неполадки.

Заломили провисание меха. Длинный мех, особенно старый и изношенный, может провисать под своим весом и перекрывать часть кадра (давать виньетирование). Конический мех, который использовался на некоторых старых камерах, меньше провисал, поскольку был легким (и складывался сам в себя, за счет чего был компактнее квадратного меха).

Квадратный мех сейчас популярнее, поскольку к нему подходят объективные и негативные доски одного размера. Иногда на мех спереди приделывают кольца, которые цепляются за крючки на объективной доске и тем самым дополнительно растягивают его, усиливая натяжение. Провисший мех можно поднять, подложив под него, например, картонку. Во многих современных камерах на кардан или платформу устанавливают промежуточную доску. Мех провисает и дает виньетирование в том числе от того, что на него вешают светозащитную ткань для фокусировки.

Мех-мешок, который нужен для короткого фокусного расстояния или подвижки, может сложиться и закрыть часть кадра. Это видно на фокусировочном экране и при взгляде на мех. Потяните его за уголки наружу или снимите задник и расправьте изнутри. Во втором случае можно увидеть, что именно закрывает кадр, посмотрев в объектив со всех четырех углов.

Засветка. На карданных камерах – сменный мех. Он легко устанавливается, но крепления надо периодически проверять. Края меха должны плотно прилегать и надежно крепиться, иначе на негативе появится вуаль. Я несколько раз случайно выдвигал объективную доску слишком далеко вперед, и тогда мех-мешок не выдерживал натяжения. Он не очень прочный и легко рвется.

Любой мех когда-нибудь протирается или растягивается, а даже крошечные дырочки и трещинки пропускают достаточно света, чтобы испортить кадр. Чаще всего это случается с кожаным мехом: от старости он сохнет и трескается. Но и синтетический иногда подводит, протершись на ребрах складок. Чтобы найти источник засветки, снимите задник, закройте затвор, задрапируйте полностью растянутый мех сзади тканью и посветите внутрь, находясь в темной комнате. Тщательно проверьте грани и места прилегания меха к доскам.
