Обсудив контракты сервисов, переходим к рассмотрению контрактов данных. Данные сервиса представлены типами CLR, с другой стороны, это внутренние типы среды выполнения Common Language Runtime, извне они поступают как описание веб-сервиса на языке WSDL. Таким образом, контракты данных являются связующим звеном между внешним WSDL и внутренним CLR представлением. Для определения контрактов данных используются атрибуты Data Contract и Data Member. При этом Data Contract используется как атрибут класса, а атрибут Data Member используется как атрибут члена этого класса, семейства или как атрибут поля. Важно отметить, что оба эти атрибута – и Data Contract, и Data Member – используются как при проектировании класса, веб-сервиса, так и при его реализации. Контракт данных обеспечивает сериализацию данных, при этом используется атрибут Data Contract Serializer. Контракты сообщений – это третий тип контрактов, определяют собственно представление сообщений в формате SOAP, т. е. то, каким образом внутренние типы CLR будут представлены в формате взаимодействия. С помощью атрибутов контрактов сообщений – это Message Contract, Message Header, Message Body Member – осуществляется управление разработчиком над представлением данных в формате SOAP. Разработчик при этом получает достаточно мощное средство управления контрактами, представлением этих контрактов. Атрибут Message Contract определяет структуру SOAP сообщения, но не определяет их содержания. То есть он не определяет, скажем, нужно ли сворачивать, архивировать тело сообщения или не нужно. Другие атрибуты используются для настройки заголовка и тела сообщения SOAP. Данный вид контрактов не используется вместе с Data Contract. При этом при использовании с Message Contract необходимо наличие только одного входящего и одного исходящего параметра, поскольку осуществляется прямое преобразование в SOAP.

На рис. 12.1 представлен пример контрактов сервиса и контрактов данных. Следующим важным понятием, описывающим взаимодействие между клиентом и сервером, являются каналы обмена данными WCF. Каналы являются средством взаимодействия сообщениями между сервисами и их потребителями, при этом каналы используются как для подготовки сообщений, так и для их доставки. Для подготовки сообщений используются так называемые протокольные каналы, а для доставки – транспортные. В этом смысле существует разделение между каналами. Для транспортных протоколов по технологии WCF используются протоколы HTTP, TCP, WebSphere MQ и др. Также осуществляется взаимодействие в формате точка-точка и так называемые именованные каналы. Существуют и сторонние реализации, при этом используется ряд протоколов, скажем FTP, SMTP, на основе протокола, который используется для доставки почтовых сообщений, UDP и ряд других протоколов, скажем, WebSphere MQ, реализованный для поддержки продуктов корпорации IBM и основанный на передаче сообщений. По сути, речь идет о стеке каналов, т. е. в каналах существует несколько уровней: транспортный и протокольный. Протокольный уровень находится на более высокой позиции в стеке, чем транспортный. Протокольные каналы служат для осуществления транзакций, т. е. взаимодействия между клиентом и сервером посредством элементарных операций, и для шифрования. Таким образом, архитектура WCF дает достаточно высокую степень гибкости при настройке взаимодействия между сервисами и клиентами, которые запрашивают эти сервисы.

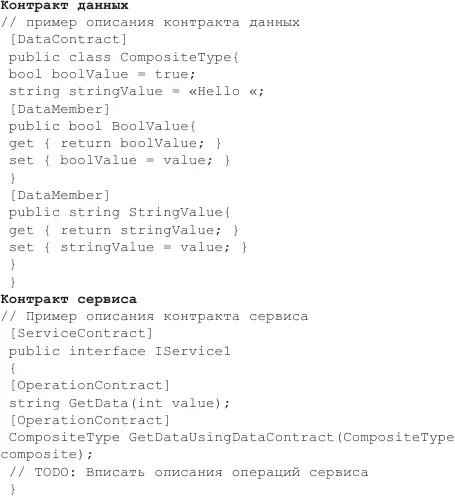

Рис. 12.1.Описание контракта сервиса и контракта данных

Для каналов WCF характерны три вида взаимодействия: 1) однонаправленное; 2) дуплексное или полноценное двунаправленное, когда и клиент, и сервер могут посылать друг другу сообщения; 3) взаимодействие по типу запрос – ответ. При рассмотрении контрактов достаточно подробно обсуждались эти виды взаимодействия, в частности однонаправленное и дуплексное. Для реализации этих шаблонов используется ряд интерфейсов, которые упоминались в примерах кода, в том числе такие как ISessionChannel, IInputSessionChannel, IDuplexSessionChannel, IRequestSessionChannel, IReplaySessionChannel, т. е. по сути интерфейсы реализуют каждое из этих конкретных видов взаимодействия. Кроме того, существует единый базовый интерфейс ICommunicationObject, который поддерживает взаимодействие всех классов объектов, участвующих в канальном взаимодействии. Этот общий интерфейс является неизменным для каналов, а также фабрик каналов и механизмов слушания запросов на сервере и используется для реализации всех механизмов взаимодействия. Таким образом, стек каналов представляет собой многоуровневый стек взаимодействия, включает транспортный и протокольный уровни, и может состоять как из одного канала, так и из нескольких. В этом смысле важным является определение «связанный» или Binding. Нужно сказать, что это понятие весьма важно для объектных систем вообще и в математических формализациях с объектными моделями имеет первостепенное значение, скажем, в теории конечных последовательностей в форме λ-исчисления, имеет реализацию в форме связывания переменной со значением. В данном случае под связыванием понимается заранее сконфигурированный стек каналов взаимодействия по технологии WCF. При этом с помощью связывания подход WCF инкапсулирует различные сценарии взаимодействия. Например, Basic HTTP Binding заранее сконфигурирован для взаимодействия со стандартными веб-сервисами по технологии SMX. WSHTTP Binding – для более сложного взаимодействия Web Service Addressing. Ряд других вариантов взаимодействия на основе связывания образует стек каналов, который использует также специализированные элементы, называемые элементами связывания. Всего в WCF определено и может быть использовано до девяти типов связывания. Это, по сути, предопределенные конфигурации, которые используют протоколы HTTP, TCP и др. Если ни одна из этих стандартных конфигураций не удовлетворяет разработчиков, есть возможность создания собственных конфигураций на основе существующих.
