Сергей Зыков - Основы проектирования корпоративных систем

Что касается работы с сетью, позднее мы увидим, каким образом это связано с пространством имен Remoting. Напомним, что существует пространство имен System, внутри которого находится пространство. NET, а потом —.Sockets (рис. 9.7). Первое подпространство определяет основные параметры источников взаимодействия, т. е. таких точек взаимодействия на клиенте и сервере, как пространство доменных имен, характеристики точек взаимодействия и т. д. И пространство имен Sockets определяет более детально характеристики клиента и сервера, которые связаны с конкретным протоколом, скажем TCP/IP, и построением потока данных для обмена сетевой информацией.

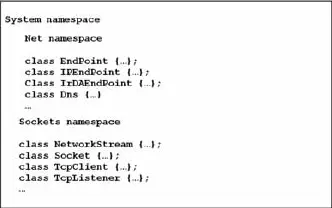

Рис. 9.7.Иерархия пространств имен

Рассмотрим эволюцию технологий сетевого взаимодействия распределенных приложений и построение такого рода приложений. Одной из наиболее ранних технологий является удаленный вызов процедур – Remote Procedure Call. Во многом эта технология реализуется в Remoting при маршеринге, который будет рассмотрен несколько позднее. Еще одним подходом была передача сообщений, т. е. взаимодействие между распределенным приложением, между объектами. В одном из первых вариантов она называлась DCE – Distributed Computing Environment. Если рассматривать взаимодействие клиента и сервера, концепция открытых систем предполагает явное распределение ролей на клиент и сервер. При этом клиент – это компьютер, который осуществляет преимущественно запрос информации, в данном случае это вызов функции, которая на самом деле обращается к серверу, хотя это очевидно только из ее названия. Сервер осуществляет поиск, получение и предоставление отчетной информации для клиента в соответствии с его запросом. Кроме того, вспоминая главу об архитектуре, заметим, что помимо двух слоев клиент-серверной архитектуры (клиента и сервера), существует еще промежуточный слой, который предназначен для локализации взаимодействия. Но пока рассмотрим уровни клиента и уровни сервера.

Идея взаимодействия состоит в том, что функция, которая в данном случае называется Server Func, формально при чтении кода не должна вызывать ассоциации с сервером. С точки зрения клиента, осуществляется как бы выполнение этой функции. Функция имеет два параметра – символьный Hello и целочисленный 123. И результат должен быть присвоен некоему объекту J. На самом деле на клиенте функционирует специальный слой, который называется промежуточным и транслирует при переводе этой программы в промежуточный код из так называемого верхнего слоя (Top Layer), представляющего собой исходный текст на том или ином языке программирования (в данном случае это язык С), который транслирует этот вызов в некий внутренний вызов и упаковывает его нужным образом. Этот специализированный механизм называется Proxy-клиент. Он осуществляет трансляцию и упаковку этого вызова процедуры в обращение к другому компьютеру (серверу) с нужными параметрами, которые переупаковываются, меняют свои имена. Происходит передача некоего указателя на область памяти (*str) и некоего целочисленного значения v, с кодом, который у нас имеется на клиенте, осуществляется передача его после соответствующей упаковки серверу, Stub серверу, т. е. специальный функциональный компонент сервера осуществляет преобразование этого запроса во внутренний запрос сервера, организацию процедуры, заданной клиентом, и активизацию этой процедуры на сервере с заданными параметрами. Вычисление значений с переданными аргументами происходит путем подстановки вместо параметров их значений. Вычисление связано с работой процедуры на сервере. После этого осуществляется обратная упаковка и передача клиенту в ответ на его запрос. На нижнем уровне (Bottom Layer) осуществляется передача данных по сети на соответствующем уровне. Ниже находятся все последующие протоколы сетевого стека.

В ходе обсуждения взаимодействия RPC – это один из весьма важных механизмов взаимодействия по сети, который принципиально важен для понимания технологии Remoting. Осуществляется взаимодействие между Proxy и Stub. Proxy – это подпрограмма, которую может вызывать клиент на сервере. Поэтому технология называется процедурой удаленного вызова. Proxy передает серверу запрос на вызов подпрограммы, которая работает на сервере, с заданными параметрами, и ждет ответа от сервера. После выполнения процедуры результат возвращается клиенту. При этом вызов Proxy с точки зрения кода клиента не отличается от вызова внутренней подпрограммы или метода. Фактически эта логика взаимодействия удаленного вызова инкапсулируется внутри Proxy. Аналогично, но только на сервере, работает технология, связанная со Stub. Это тот код, который выполняется на сервере. Он получает от клиента запрос на вызов заданной подпрограммы. Осуществляется вызов подпрограммы, которая работает на сервере, а не на клиенте, как кажется клиенту. И результат, который записывается в переменную Result, автоматически после упаковки отправляется по сети на клиент. При этом Proxy и Stub создаются автоматически. Для этого, конечно же, требуется определенного рода описание открытых интерфейсов, т. е. сред взаимодействия между клиентом и сервером. Одним из примеров такого языка является IDL–Interface Definition Language, который используется в технологии брокеров объектных запросов (COBRA).
