Сергей Зыков - Основы проектирования корпоративных систем

Очень важным при этом является свойство Entry Point – связь с гетерогенным источником данных – различной природы. Это могут быть хорошо структурированные реляционные данные, гетерогенно представленные в хранилище данных на основе xml метаданных.

Еще одной технологией, которая активно используется в связи с WinForms, является технология интеллектуальных клиентов SmartClients. С помощью этой технологии есть возможность взаимодействия с источником данных через сетевое соединение (через интернет-канал). Это крайне важно для корпоративных систем, так как дает возможность получения корпоративных данных через Интернет из любой точки земного шара. Для корпорации значение этой технологии трудно переоценить. На рис. 9.4 показан компонент BindingSource, мы видим его в Solution Explorer и в левом окне, которое представляет собой Design View, т. е. визуальное представление формы. Данный компонент дает возможность связать определенный элемент DataGridView с тем или иным источником данных, который позволяет нам извлечь гетерогенные данные той или иной природы (мы уже описывали виды источников данных, которые используются) и разместить их в форме.

Рис. 9.4.Компонент BindingNavigator

Компонент BindingSource является частью среды Microsoft.NET Framework и позволяет управлять целым рядом параметров взаимодействия корпоративного пользователя с источником данных. Это такие характеристики, как параметры соединения с источником данных, организация связи данных, которые извлекаются из того или иного источника с элементами управления (например, с ячейкой DataGridView), с определенными текстовыми элементами, скажем, многострочный вывод, однострочный и т. д., веб-страница, навигация между записями источника данных, если этот источник возможно представить в виде нескольких записей, например файл или таблицу в базе данных, редактирование записей источника данных – можно вносить через сетевое соединение изменения в данные на этом удаленном источнике и записывать изменения в источник данных.

Здесь есть достаточно серьезная проблема, связанная с управлением транзакциями, поскольку корпоративных пользователей, которые занимаются редактированием или просмотром объекта одновременно, достаточно много. Возникает вопрос: какие изменения и в какой последовательности записывать и как они будут отражены? Оптимально при правильном управлении транзакциями пользователь должен воспринимать информацию в параллельном режиме с другими пользователями, как будто он взаимодействует с базой только один. BindingSource и технология SmartClients во многом, естественно вкупе с другими технологиями, позволяют решить эти проблемы. Кроме того, существует элемент управления BindingNavigator, который дает возможность разработчикам использовать данный интерфейс для визуальной обработки записей данных из гетерогенных источников через сетевое соединение. На рис. 9.5 показан пример применения BindingNavigator и его размещение на Windows Form (на форме Form1 в данном случае) и организации визуального интерфейса с гетерогенным источником данных. При этом используется компонент BindingSource, построен конкретный пример объекта этого класса, который называется BindingSource1 и присутствует как в Solution Explorer, так и в Design View.

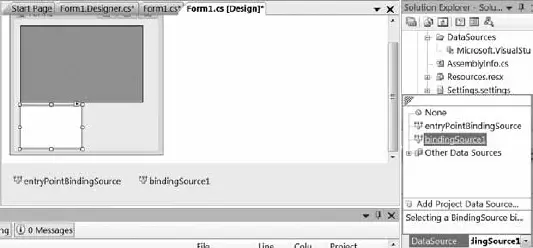

Рис. 9.5.Применение BindingNavigator

Другой способ связи основан на взаимодействии приложений и называется Application Settings. Это тоже подход SmartClients, использующий Windows Forms. Форматом хранения данных является XML. Файл описывает состояние приложения и фиксирует такие параметры, как линейные размеры формы на экране, персональные предпочтения пользователя, какие элементы и в каком положении он хочет видеть на форме, как, скажем, мы можем создать «мой Яндекс», упорядочить или определить свои предпочтения по тому, каким образом представлены элементы управления и в каком порядке они расположены на Яндекс-баре или других элементах интерфейса, можно изменить место хранения файлов по умолчанию и целый ряд других параметров. При этом во время выполнения приложения возможна автоматическая загрузка в память элементов данных и фактически осуществление кэширования информации на клиенте.

Теперь следует рассмотреть, каким образом это происходит визуально, как осуществляется работа с гетерогенными источниками данных на основе Application Settings. Сначала создается элемент управления Application Settings, в Solution Explorer – Properties появляется описание метаданных, которые связаны с Application Settings, здесь есть параметр PropertyBinging и ряд параметров, которые показывают связи с целым рядом атрибутов конкретного приложения. Есть параметры, описывающие линейные размеры, – Margin, Location, шрифт, местоположение файлов и т. д. Таким образом, на форме можно в динамическом режиме конкретизировать параметры источника данных, из которого извлекается информация. При извлечении данных из приложения необходимо использовать параметр Location, чтобы увидеть, как они отображаются в визуальном интерфейсе.
