4) дифракционное гравирование. Изображение горной вершины, выполненное в виде гравюры, меняет оттенки цвета;

5) псевдорельеф и гильоширные линии. Изображение малого швейцарского креста слева внизу становится выпуклым, а гильоширные линии, обрамляющие его, вращаются, изменяя форму;

6) морфинг (плавное преобразование одного изображения в другое с помощью геометрических операций и цветовой интерполяции). Маленький квадрат в правом нижнем углу трансформируется в увеличивающуюся букву Z с изменением цвета;

7) переливающееся обрамление текста. Обрамление нижней надписи KINEGRAM ®Z.Z переливается слева направо и обратно с изменением цвета.

Отметим, что размеры прозрачного ярлычка, на котором размещены все эти изображения, составляют всего 45x42 мм.

Другим наглядным примером является демонстрационный образец фирмы Hologram Industries (Франция). На небольшом ярлычке из фольги (40 x 50 мм, радиус круга – 10 мм), являющемся и голограммой, и кинеграммой одновременно, выполнен сразу целый ряд защитных эффектов: микротекст, микрофото, скрытое лазерное изображение, трехмерный эффект, микролинии, иридисцентное изображение, разделяющиеся и переходящие изображения (рис. 1.2.33).

Рис. 1.2.33. Сложный комплекс защитных эффектов

Для изготовления OVD применяются различные материалы (фольга, прозрачные и полупрозрачные пленки), имеющие многослойную структуру (рис. 1.2.34) и создающие двумерные (2D) и трехмерные (3D) голографические и переходящие изображения.

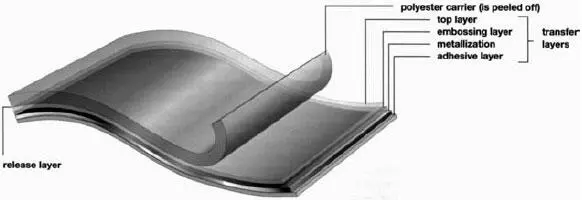

Рис. 1.2.34. Структура OVD, наносимого методом горячей припрессовки

Метод нанесения OVD на банкноту зависит от его формы. В случае применения голографической полоски (например, в банкнотах достоинством 5, 10 и 20 евро) используется роллевая припрессовка (roll-on stamping, рис. 1.2.35, слева). Если речь идет о ярлычках (например, банкноты достоинством 50, 100, 200 и 500 евро), применяется вертикальная штамповка (up-and-down stamping, рис. 1.2.35, справа).

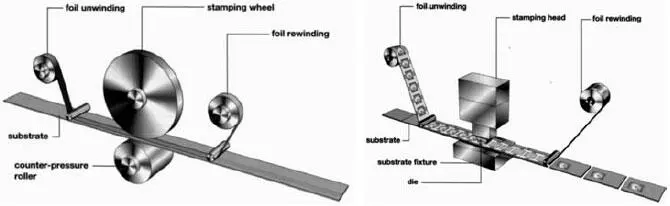

Рис. 1.2.35. Основные способы нанесения OVD

Подобные элементы защиты воспроизвести доступными способами практически невозможно. Методология компании LEONHART KURZ GmbH & Co (Германия) предусматривает 5 различных типов голограмм (3D, 2D, 2D/3D, цифровые и гелиограммы), а также 7 видов дополнительных компонентов (скрытая информация, цветоделение, гильоширные элементы, призматические компоненты и др.).

Сложность воспроизведения OVD обусловлена еще и тем, что при их производстве применяются способы воспроизведения изображений с очень высоким разрешением (рис. 1.2.36), включая лазерное гравирование.

Рис. 1.2.36. Фрагмент изображения с высоким разрешением

Все защитные признаки, которые можно увидеть как невооруженным глазом, так и с помощью довольно простого оборудования, представляют собой видимые признаки. Голограммы, кинеграммы и другие оптически изменяющиеся признаки (OVD) относятся к этой категории. Большинство материалов, заметно меняющих свои оптические свойства в зависимости от угла зрения или освещения (optically variable), делятся на имеющие радужную и нерадужную оптическую изменчивость. Наиболее простые и понятные примеры радужной оптической изменчивости – перламутр, блеск птичьих перьев и т. п. Эффекты, возникающие при изменении положения так называемых скрытых изображений, классифицируются как нерадужные. При производстве банковских билетов активно используются оба типа оптически изменяющихся технологий. Вместе с тем в OVD широко внедряются и скрытые машиночитаемые признаки (например, 3М), которые можно проверить только с помощью датчиков или приборов.

Достоинством OVD являются их наглядность и очень высокая (в отличие даже, например, от многотонового водяного знака) узнаваемость. Если говорить о защите новой серии российских рублей, то для этих целей могли бы быть использованы самые различные сюжеты (рис. 1.2.37) в сочетании с цифрами номинала банкноты.

Рис. 1.2.37. Возможные сюжеты для голографической защиты банкнот
