В рассмотренных нами банкнотах применены новые разработки «Гознака» – защитные нити с эффектами «Хамелеон» (изменяющие изображение символов с позитивного на негативное) и «Скат» (со скрытым изображением) и частично – новейшая разработка Гознака – защитная нить с фигурным образом VFI (Visual Formed Image). Благодаря уникальной технологии введения нити с эффектами «Скат» и «Хамелеон» в бумагу получается комплексный защитный признак с интегральным эффектом.

С лицевой стороны образца нить выглядит как регулярный визуальный образ в виде блестящей «косички», изменяющей цвет при разных углах наклона (рис. 1.2.24, а, слева). И только на просвет можно увидеть, что это – ровная полоска с узором (рис. 1.2.24, а, справа). На оборотной стороне виден только рельеф бумаги, а на просвет – также темная ровная полоска с узором (рис. 1.2.24, б).

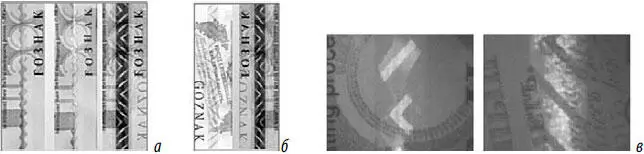

Рис. 1.2.24. Защитная нить VFI в отраженном свете и на просвет с лицевой (а) и оборотной (б) сторон и в УФ-диапазоне (в)

Кроме того, защитная нить VFI люминесцирует в УФ-лучах, причем по-разному с каждой из сторон (рис. 1.2.24, в, снимок выполнен видеоспектральной лупой «Регула-4177»). Таким образом, специалистам Гознака удалось создать высокотехнологичный защитный признак, легко определяемый визуально и на ощупь, в УФ-лучах и с помощью специальных детекторов. Вместе с тем убедительно воспроизвести его даже с использованием самых современных копировальных средств и материалов фальшивомонетчики не смогут.

Характерными примерами типового применения защитных нитей в настоящее время также являются евробанкноты и новая серия долларов США NexGen. Защитная нить в евробанкнотах представляет собой непрозрачную полоску, полностью внедренную в бумагу с повторяющимся текстом цифр номинала и «EURO», а также микротекстом в виде цифр номинала в прямом и зеркальном отображении, смещенных относительно центра нити вниз и вверх (рис. 1.2.25, слева). Под воздействием ультрафиолетового облучения нить не светится, но хорошо видна в инфракрасном диапазоне. Кроме того, на ней чередуются намагниченные и немагнитные участки, образуя код, различный для каждого номинала.

Рис. 1.2.25. Защитная нить на банкнотах 500 евро и 20 долларов США серии 2004 г.

Банкноты 20 долларов США серии 2004 г. (NexGen) имеют прозрачную полимерную защитную нить (рис. 1.2.25, справа), смещенную к левому краю банкноты, на которой отпечатан текст «USA TWENTY» в прямом и зеркальном отображении и символ флага США с цифрами номинала. Нить скрыта в бумаге, люминесцирует под воздействием ультрафиолетового облучения желто-зеленым цветом с обеих сторон банкноты. Аналогичный дизайн, отличающийся расположением нити, указанием номинала и цветом УФ-свечения имеют банкноты NexGen более поздних выпусков (50, 10 и 5 долл. США).

Вообще говоря, за рубежом ведущими производителями защитных нитей являются (по алфавиту) компании Crane & Co, De La Rue, Giesecke & Devrient, KURZ Group, LandQart, Mantegazza Antonio Arti Grafiche/ Cartieri Miliano Fabriano, Technical Graphics Security Products (TGSP) и др. Скажем несколько слов об их разработках.

Защитная нить Motion™ производства компании Crane & Co (США) в конкурсе Международной ассоциации IACA 2007 г. завоевала 1-е место как наилучший в мире защитный признак. Она же способствовала и тому, что 1000 шведских крон стали призерами номинации на лучшую банкноту. «Движущийся» эффект Motion™ в этой банкноте выглядит как объемное изображение номинала 1000 и короны на видимых участках нити, как бы плавающее, перемещающееся при наклоне банкноты (рис. 1.2.26, а).

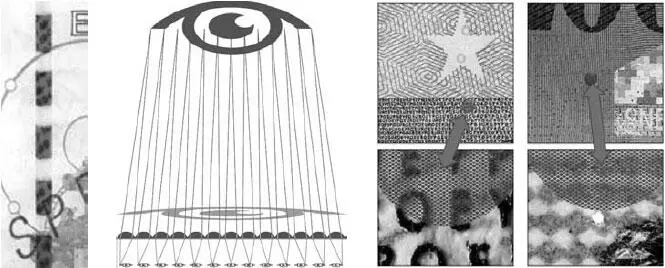

Рис. 1.2.26. Защитная нить Motion™ и принцип формирования эффекта «перемещения» символов

Причем если банкноту наклонять на себя и от себя, то изображения перемещаются влево-вправо, а если наклонять ее влево и вправо, то они перемещаются вверх-вниз. Эффект достигается благодаря применению микрооптических технологий: массив из миллионов микроизображений (рис. 1.2.26, по центру внизу) увеличивается в сотни раз массивом из миллионов микролинз, причем размер каждого микроизображения гораздо меньше любой микропечати: сравните «круг» из микроизображений «глаза» с микротекстом на банкноте 5 евро и микроперфорацией на банкноте 200 швейцарских франков (рис. 1.2.26, справа). В результате комплексного взаимодействия в оптической системе увеличенные изображения символов (а один видимый глазом символ создается массивом из примерно 3000 микролинз, расположенных в круге) как раз и перемещаются при изменении угла просмотра.
