Antonio Jesús Mendoza Ramírez - Montaje de redes eléctricas aéreas de baja tensión. ELEE0109

En edificación semi-intensiva 600 ha.

En edificación intensiva 480 ha.

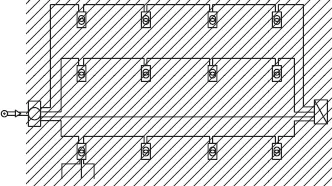

Red en huso normal

Recuerde

El sistema eléctrico español es un sistema complejo, formado por diferentes anillos de igual tensión, interconectados entre sí a través de subestaciones, estaciones transformadoras y centros de transformación.

Red en huso normal múltiple

Constituida por dos o más husos normales conectados a una subestación o centro de reparto común.

Conexión a la red existente: tipo A o B con alimentación única.

Potencia máxima demandada: 48.000 Kw por cada huso.

Superficie máxima alimentada:

En edificación extensiva 1200 ha.

En edificación semi-intensiva 600 ha.

En edificación intensiva 480 ha.

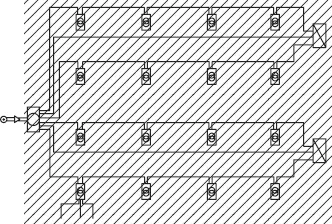

Red en huso normal múltiple

Red en huso apoyado

Constituida por un máximo de seis líneas de distribución en alta tensión conectadas a dos subestaciones o a dos centros de reparto enlazados entre sí por una línea de interconexión, un máximo de diez centros de transformación por cada línea, y las líneas de distribución en baja tensión. Este tipo de red se utilizará siempre que sea posible por existencia de dos líneas de capacidad suficiente en las proximidades de la zona de actuación. También deberán utilizarse en aquellos casos en que se prevean ampliaciones de la red de distribución o conexiones con otra red, de ser así, uno de los centros de reparto se sustituirá por un centro de reflexión.

Conexión a la red existente: tipo A o B con alimentación doble.

Potencia máxima demandada: 48.000 Kw por cada huso.

Superficie máxima alimentada:

En edificación extensiva 1200 ha.

En edificación semi-intensiva 600 ha.

En edificación intensiva 480 ha.

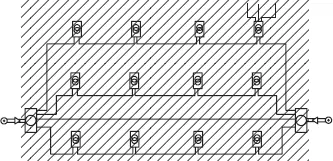

Red en huso apoyado

Recuerde

Existen tres criterios para clasificar las líneas eléctricas de transporte y distribución:

Según el RLAT

Según el REBT

Según la NTE-IER

4. Distribución radial y en anillo

Los tipos de redes de distribución en baja tensión más frecuentes son las distribuciones radiales y en anillo. A continuación se exponen las ventajas e inconvenientes de cada una de ellas.

Definición

Distribución radial

Este tipo de distribución se alimenta desde uno solo de sus extremos, transmitiendo la energía en forma radial.

Ventajas de la distribución radial:son redes muy simples, tanto en su forma como en la instalación de protecciones eléctricas.

Inconvenientes de la distribución radial:no garantizan un servicio continuo, ya que, al tener una única alimentación, si esta falla, no llegaría energía a los receptores.

Distribución radial

Pertenecen a este tipo de distribución las redes en baja tensión exclusivamente (NTE-IER) descritas en el apartado anterior.

Definición

Distribución en anillo

También conocida como distribución en bucle cerrado, se caracteriza por estar alimentada desde dos de sus extremos, estando los receptores intercalados entre estos, formando un anillo cerrado.

Ventajas de la distribución en anillo:este tipo de distribución ofrece mayor continuidad de servicio al poder alimentar a los receptores desde puntos distintos, facilitándose además el mantenimiento de la red.

Inconvenientes de la distribución en anillo:se trata de redes de mayor complejidad, tanto constructiva como de protecciones eléctricas.
