Sergio Hurtado Melo - Acabado de transformados poliméricos. QUIT0209

Tratamiento descarga de arco eléctrico

Se aplican descargas eléctricas de alta tensión y frecuencia mediante dos electrodos situados a ambos lados de la superficie de la pieza que se desea tratar, con la ventaja de que se puede usar con piezas de diferentes formas y superficies.

Importante

Debe haber una buena ventilación, dado que la zona próxima al arco se carga en ozono, y dichos gases han de ser tratados antes de emitirlos a la atmósfera.

La serigrafía es una técnica de impresión sencilla y económica, adecuada para pequeñas series de producción y muy utilizada con las botellas de policloruro de vinilo (PVC) y polietileno (PE) y en piezas planas, que consiste en forzar el paso de la tinta a través de un tejido de hilos de acero inoxidable con una trama muy fina que cubre los huecos de una plantilla, colocada sobre el material a imprimir o rotular, mediante un rodillo impregnado en tinta. El grosor de los hilos y su separación determinan el espesor de la película de tinta sobre el plástico.

4.1. Pantallas

La pantalla es la base de la serigrafía y está formada por un tejido tensado especialmente confeccionado. Las pantallas de fibras sintéticas se agrupan en poliamidas (nailon) y poliésteres, las cuales son fibras de muy poco espesor, lo que permite que se puedan confeccionar mallas muy finas, además de presentar otras ventajas como son una alta resistencia mecánica, estabilidad dimensional y resistencia a la abrasión de los productos utilizados en los postratamientos como a los disolventes.

En la selección de una pantalla adecuada para el proceso de impresión se han de tener en cuenta principalmente dos factores: el depósito de tinta y la imagen a reproducir.

En lo referente al depósito de tinta, si se desea un depósito grande, se ha de seleccionar una pantalla de fibra espesa y fuerte y un número de hilos por centímetro de borde de 100 o inferior. Si, por el contrario, se desea un depósito de tinta bajo o colores translúcidos, se usa una pantalla de fibra ligera con diámetro pequeño y con un número de hilos de 120 o más.

En lo referente a la imagen a reproducir, el diámetro del hilo no ha de ser mayor que el punto más pequeño de la trama a imprimir, ya que la dimensión del hilo puede coincidir con la del punto, quedando este superpuesto y bloqueado, dando lugar a fallos en la impresión de tramas finas.

Entre las pantallas más usadas se encuentran las siguientes:

1 Pantallas de poliamida (nailon), que presentan una alta resistencia al desgaste y a la abrasión, así como una elevada elasticidad.

2 Pantallas de poliéster, que presentan una mejor estabilidad dimensional que las de poliamida y una mayor resistencia mecánica y una superficie lisa y fácil de limpiar, lo que da lugar a que se usen con más frecuencia en serigrafía.

3 Pantallas de poliéster metalizado, son pantallas de poliéster tratadas con níquel y se usan en trabajos de impresión que requieran una gran precisión y estabilidad dimensional. Estas pantallas hacen que la electricidad estática generada por fricción sea expulsada al actuar como conductor eléctrico. Estas pantallas se usan también con las tintas termoplásticas, que han de calentarse durante la impresión.

4 Pantallas antiestáticas, las cuales están basadas en una mezcla de poliéster y nailon carbonizado, que hace que la electricidad estática se descargue de la pantalla evitando que las partículas de polvo se adhieran a los materiales poliméricos, favoreciendo así la impresión de los mismos.

5 Pantallas de aceros inoxidables, que se usan en impresiones de gran precisión, como en circuitos eléctricos, y cuando son necesarios altos depósitos de tinta. También se usan en decoraciones de cristales, cerámicas y porcelanas. Presentan los inconvenientes de un elevado coste, así como una baja elasticidad.

Actividades

5. ¿Por qué se han de pretratar las superficies de los plásticos antes de su impresión y cuál sería el tratamiento adecuando para el policloruro de vinilo (PVC)?

6. ¿Cuál es la pantalla de mayor uso en serigrafía, y cuál o cuáles son la/s razones de que se empleen con mayor frecuencia?

4.2. Máquinas de serigrafía

Las primeras máquinas de serigrafía eran sencillas pero, debido al amplio mercado en los últimos tiempos, se han ido perfeccionando, haciéndolas cada vez más complejas. Entre los principales tipos de máquinas de serigrafía cabe destacar las que se describen a continuación, mostrando una imagen de cada máquina después de cada descripción.

Máquinas semiautomáticas

Aquí, la acción de la pantalla y la impresión están mecanizadas pero el material polimérico a imprimir se coloca manualmente.

La pantalla se abre y se cierra mediante un mecanismo sincronizado donde la regleta es conducida mecánicamente así como la racleta. Se debe ajustar el ángulo y la presión de la regleta y racleta para conseguir una muy buena uniformidad de la tinta sobre la pantalla. La pantalla baja y la racleta empieza a forzar el paso de tinta a través de esta. Cuando termina, la pantalla vuelve a elevarse y la regleta la cubre de tinta mientras tanto, manteniendo así fresca la imagen a imprimir. Posteriormente, se seca el material impreso y se coloca el siguiente, comenzando el siguiente ciclo de impresión.

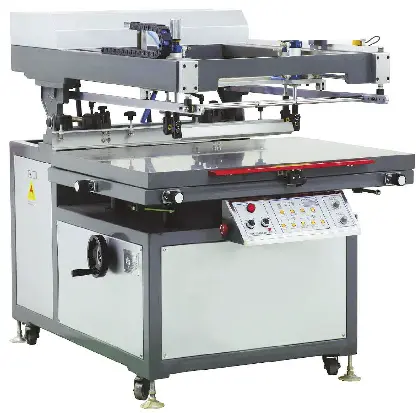

Máquina semiautomática

Definición

RegletaBase que sujeta las gomas rígidas de serigrafía a un soporte sólido y ergonómico para su uso en la pantalla de serigrafía, permite fijar la goma para realizar la transferencia de tinta en la pantalla.

RacletaEspátula formada por una tira de goma insertada en madera o en un dispositivo de metal o plástico que la asegure, cuya función es arrastrar y presionar la tinta a través de la pantalla.

Máquinas de elevación vertical plana

En estas la pantalla se eleva verticalmente desde la base de la impresión en posición horizontal a lo largo del ciclo de impresión, consiguiendo así una impresión más rápida y eficaz.

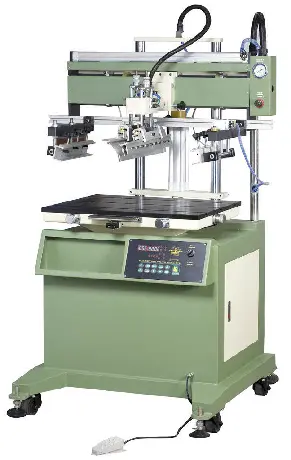

Máquina de elevación vertical plana

Máquinas cilíndricas

Estas están compuestas por un tambor vacío y perforado que tiene la guía en la parte superior del cilindro. La pantalla se mueve mientras que la regleta y la racleta permanecen fijas. El cilindro situado bajo la pantalla va rotando mientras que la pantalla se va moviendo a lo largo del ciclo de impresión, donde la racleta fuerza el paso de la tinta.

Estas máquinas suelen ser totalmente automáticas, ya que todo el ciclo de impresión es automático, incluso el cambio de pantallas, aunque normalmente dicho cambio es manual.

Máquina cilíndrica

Máquinas de impresión de objetos cilíndricos
