Capítulo 1

Características eléctricas y medidas de magnitudes

En las instalaciones eléctricas, es necesario realizar una serie de verificaciones sobre algunos parámetros o magnitudes del circuito eléctrico. Estas magnitudes indicarán el buen funcionamiento de la instalación o posibles fallos y averías.

Además, en referencia a las protecciones contra choques eléctricos, han de determinarse otros parámetros importantes para la protección de personas y animales domésticos.

Es por ello que la Electrometría es una rama muy importante de la electricidad, definida como la parte de la Física que trata de la medición de magnitudes eléctricas.

Existen una serie de magnitudes eléctricas que todo buen técnico ha de conocer:

1 Tensión.

2 Intensidad.

3 Resistencia.

4 Potencia.

5 Energía.

Pero, antes de entrar en definir cada una de ellas, cabe preguntarse ¿qué es la electricidad? Existen numerosas definiciones de electricidad. De entre todas, la más representativa quizá sea: “la electricidad es un fenómeno físico, originado por las cargas eléctricas, y la energía que estas conllevan puede manifestarse en forma de fenómenos mecánicos, térmicos, luminosos o físicos”.

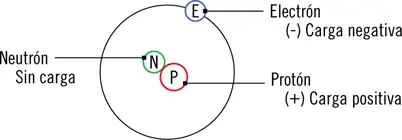

Por tanto, la electricidad tiene su origen en las cargas eléctricas. De todos es sabido que los átomos están formados, entre otras, de partículas con carga negativa (electrones), y positivas (protones). El estado natural de la materia es neutro, es decir, la carga negativa de sus átomos es igual a la carga positiva, o el número de electrones es igual al número de protones. Si, en un determinado cuerpo, se aumenta el número de electrones, este adquiere carga eléctrica negativa y viceversa, si se disminuye el número de electrones, adquiere carga eléctrica positiva. Este es el principio básico de la electricidad.

Un punto con carga eléctrica negativa se dice que posee potencial negativo y viceversa, un punto con carga eléctrica positiva se dice que posee potencial positivo. Entre estos dos puntos, se dice que existe una diferencia de potencial, conocida técnicamente como tensión o voltaje. Este concepto de tensión es el responsable de que se materialicen los fenómenos mencionados en la definición de electricidad. La tensión se representa por la letra U o V y su unidad de medida es el voltio (V), utilizándose también en electricidad el kilovoltio (kV) igual a mil voltios.

1 Kv = 1.000 V

Imagínense dos puntos entre los que existe una diferencia de potencial, es decir, una tensión. Esto quiere decir que en uno de los puntos hay más electrones que en el otro punto. Si se uniesen ambos puntos con un material conductor de la electricidad (un cable), los electrones pasarían del punto que tiene más electrones al punto que tiene menos electrones, buscando el estado neutro. A esta circulación de electrones se le denomina corriente eléctrica y a la cantidad de electrones que pasan por un punto en un segundo se le denomina intensidad de corriente eléctrica. La intensidad, o corriente, se representa por la letra I y su unidad de medida es el amperio (A), utilizándose también en electricidad el miliamperio (mA) y el kiloamperio (kA).

1 kA = 1.000 A

1 A = 1.000 mA

En una corriente eléctrica, los electrones han de atravesar la materia, pero esta no se encuentra vacía, sino que hay más partículas, por lo que los electrones, en su camino, van chocando con estas partículas. A la dificultad que tienen los electrones en circular por la materia se le denomina resistencia eléctrica. Los materiales que sean buenos conductores de la electricidad tendrán resistencia eléctrica pequeña, como es el caso de los cables, y los materiales que sean malos conductores de la electricidad tendrán resistencia eléctrica elevada, como es el caso de los aislantes. La resistencia eléctrica se representa por la letra R y su unidad de medida es el ohmio (Ω), utilizándose también en electricidad el kilohmio (kΩ).

1 kΩ = 1.000 Ω

Cargas eléctricas en un autónomo

Nota

En algunos casos, como en resistencia de tomas de tierra y resistencia de aislamiento, se usa el megaóhmio (MΩ), que equivale a 1.000 kilohmios.

En física, la energía se define como la capacidad para realizar un trabajo.

Para aplicar el concepto de energía a la electricidad, supóngase un generador, por ejemplo una pila, conectado mediante cables a una bombilla. La pila suministrará energía eléctrica a la bombilla a través de los cables. En la bombilla, la energía eléctrica se transforma en luz y calor.

La energía se representa por la letra E. A pesar de que en física la unidad de energía es el Julio (J), para la energía eléctrica se emplean el vatio-hora (Wh) y el kilovatio-hora (kWh).

1 kWh = 1.000 Wh

Una vez definida la energía eléctrica, la potencia eléctrica es la velocidad a la que se consume la energía eléctrica. Potencia es igual a energía por unidad de tiempo. En otras palabras, la potencia eléctrica de un determinado elemento es la energía que genera o consume dicho elemento en un segundo.

La corriente que se utiliza en viviendas, industrias y, en general, en todos los usuarios finales es de tipo alterna. En esta corriente alterna existen básicamente dos tipos de potencia:
