Antonio Jesús Mendoza Ramírez - Montaje de elementos y equipos de instalaciones eléctricas de baja tensión en edificios. ELES0208

La armadura de los cables normalmente se conecta a tierra, debiendo desconectarse dicha unión para realizar las medidas anteriores. En este caso, habrá que comprobar que ningún conductor está en contacto con la armadura y, por tanto, derivado a tierra. Dicha comprobación se podrá realizar de dos formas distintas:

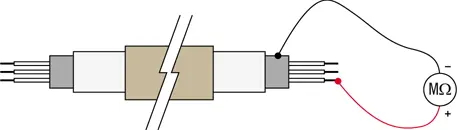

1 Conectando todos los conductores menos uno a la armadura y midiendo continuidad entre la armadura y el conductor no conectado a ella. Habrá que repetir para cada conductor.Comprobación de derivación a tierra 1

2 Midiendo directamente continuidad entre la armadura y cada uno de los conductores.

Comprobación de derivación a tierra 2

En ambos casos, todas las medidas han de ser 0. Si, en alguna medida, se obtuviese resistencia distinta de 0, querrá decir que dicho conductor está en cortocircuito con la armadura y, por tanto, derivado a tierra.

Se ha descrito la comprobación de continuidad tomando como ejemplo un cable trifásico con armadura, para cualquier otro tipo de cables, como pueden ser cables unipolares, dicha comprobación se realizará de forma análoga.

Actividades

9. Para diferenciar los conductores de fase, neutro y protección (tierra), se usa un código de colores. ¿Sabría qué color le corresponde a cada conductor?

10. Buscar información y definir los conceptos de cortocircuito y sobrecarga.

Las magnitudes eléctricas más importantes son la tensión, la intensidad, la resistencia, la energía y la potencia.

Existen dos tipos de corriente eléctrica: la corriente continua (la tensión se mantiene constante a lo largo del tiempo) y la corriente alterna (la tensión varia de valor a lo largo del tiempo siguiendo una forma de onda senoidal).

Las magnitudes eléctricas no son conceptos aislados, sino que están relacionados entre sí mediante expresiones matemáticas. Las principales relaciones entre magnitudes eléctricas son:

1 Ley de Ohm: I = G · V = V / R

2 Potencia activa: P = U · I · cosφ

3 Potencia reactiva: Q = U · I · sinφ

4 Energía: E = P · t

Para medir tensión, intensidad y resistencia, se utiliza el polímetro. Este cuenta con una serie de bornas, donde se conectarán las sondas de medida según la magnitud a medir. Además, mediante el conmutador giratorio, se ha de seleccionar el campo de lectura deseado. Según la magnitud que se quiera medir, deberá conectarse el polímetro de una forma u otra.

Para medir intensidad en corriente alterna también se puede utilizar la pinza amperimétrica. Esta es similar al polímetro, salvo que posee una pinza abatible, donde se introducirá el conductor por el que circula la intensidad a medir. Además, suelen incluir mas funciones para medir otras magnitudes.

Antes de la puesta en servicio de las instalaciones, habrá que comprobar el aislamiento y continuidad de estas. Para ello, se utiliza el megaóhmetro. Con este aparato de medida se realizarán los siguientes ensayos:

1 Medida de resistencia de aislamiento con relación a tierra.

2 Medida de resistencia de aislamiento entre conductores polares.

3 Comprobación de cable cortocircuitado.

4 Comprobación de cable cortado.

5 Comprobación entre conductores y tierra.

Ejercicios de repaso y autoevaluación

1. De las siguientes afirmaciones, diga cuál es verdadera o falsa.

1 La potencia activa es aquella potencia necesaria para mantener el campo magnético en las bobinas y el campo eléctrico en los condensadores.VerdaderoFalso

2 El campo de lectura es el intervalo de valores en el cual la medida de un instrumento es fiable.VerdaderoFalso

3 Para medir intensidad de corriente, ya sea mediante un amperímetro o un polímetro, este ha de conectarse en paralelo con la intensidad a medir.VerdaderoFalso

2. Enumere las magnitudes eléctricas principales.

3. Dibuje el esquema eléctrico utilizado para medir resistencia con el polímetro.

4. Complete la siguiente frase.

En corriente __________, la tensión no se mantiene constante en el _________, sino que varía según una forma de onda senoidal.

5. ¿Qué ventaja presentan las pinzas amperimétricas frente a los amperímetros y polímetros para medir intensidad de corriente?

6. La borna VΩ del polímetro es utilizada para medir...

1 ... tensión.

2 ... resistencia.

3 ... intensidad hasta 2 A.

4 ... tensión, resistencia y continuidad.

7. Para realizar medidas de aislamiento y continuidad, ¿han de estar los conductores y receptores con tensión de alimentación? Razone su respuesta.

8. Enumere los valores característicos de la corriente alterna, indicando la forma de representarlos.

9. ¿Qué diferencia existe entre un óhmetro y un megaóhmetro?

10. Describa los pasos a seguir para realizar la medida de aislamiento con relación a tierra.

11. Sabiendo que la tensión eficaz de la red de baja tensión es de 230 V y que la frecuencia es de 50 Hz, calcule el valor máximo de la tensión, el valor instantáneo para t=2 s y el periodo.

12. Escriba las expresiones utilizadas para calcular la potencia activa y la potencia reactiva, indicando cada elemento de las expresiones.

13. Mediante el polímetro de la figura, se desea medir una tensión de 125 V en corriente alterna. ¿Qué campo de lectura seleccionaría? Razone su respuesta.

14. Enuncie la ley de Ohm, escribiendo la expresión matemática que la define.

15. ¿Qué energía consumirá una bombilla de 100 W, conectada 8 h al día durante 30 días?
