Aplicación práctica

Imagine que necesita representar gráficamente (dibujar) y acotar el plano de una viga rectangular de 30 m de longitud por 0,4 m de altura y esto se desea que sea dibujado en un formato A3. ¿Qué escala del escalímetro debería usarse para que las dimensiones reales no sobresalgan del papel?

SOLUCIÓN

Lo primero que hay que tener en cuenta es qué escalas, de las seis que posee el escalímetro, se debe usar.

Y lo siguiente, las dimensiones que tiene un formato A3, que son: 297 × 420 cm.

Habrá que tener en cuenta que el formato irá rodeado de un marco separado del exterior del mismo, normalmente 5 cm, lo que deja un margen en el ancho del formato, donde poder dibujar, de 410 cm, es decir, 0,41 m.

La viga debe quedar centrada en esos 0,41 m, es decir, sin tocar los márgenes, por lo que la viga podrá tener una dimensión de aproximadamente 0,30 m y así dejarla separada del recuadro del formato.

Se procede girando el escalímetro hasta que esta medida o una aproximada entre en el formato y quede centrada en los márgenes. Se observará que la escala seleccionada es 1:100, donde la medida de 30 cm queda dentro de esos márgenes.

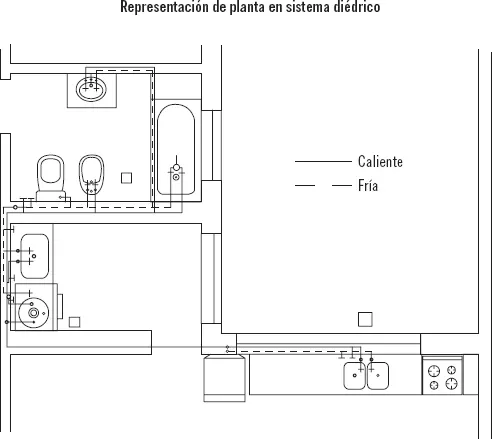

Los tubos con DN ≤12” se dibujan en línea simple y los de DN ≥ 14” en línea doble. Las reducciones en línea doble. El resto de accesorios en línea simple si la tubería está en línea simple.

Generalmente, los dibujos se realizan en DIN A0 o A1

Las líneas que definen equipos serán de un espesor menor a la de las tuberías.

Se evitará duplicar dimensiones.

No se dimensionarán los accesorios, esto se hace en el isométrico.

Se incluirán coordenadas principales de los equipos (posición).

Tendrá varias vistas: alzado, planta y secciones necesarias.

Las medidas se expresan, normalmente en milímetros.

Los equipos se dibujan esquemáticamente.

Nota

Las medidas estandarizadas del papel son, entre otras:

1 DIN A4 = 297 × 210.

2 DIN A3 = 297 × 420.

3 DIN A2 = 594 × 420.

4 DIN A1 = 594 × 841.

5 DIN A0 = 841 × 1189.

Definición

DN (Diámetro Nominal)

En tuberías, el diámetro nominal es un conjunto de tamaños estándar de tuberías.

Para facilitar el montaje, a los planos anteriores se les añade una colección de hojas a tamaño más pequeño (DIN A3, DIN A4), donde se dibuja en cada una de ellas una línea o tramo de línea en isométrico. Se realiza en una sola línea y es una representación simbólica (sin escala).

Nota

Si una línea es demasiado larga, se puede representar por trozos en distintas hojas.

Las principales especificaciones son:

Las tres dimensiones de los isométricos siguen las direcciones de los tres ejes.

1 Las curvas y codos se pueden representar como elipses o como tramos rectos cortados en ángulo.

2 Cada línea representada se acota, se le colocan los diferentes símbolos y accesorios.

3 Cada isométrico representará líneas de una misma especificación.

4 Claridad en los cambios de dirección.

5 Se acotan los accesorios.

6 Se acompaña de una lista de materiales.

7 Los soportes deben dibujarse esquemáticamente.

8 Se indicará con una flecha el sentido del flujo.

9 Se indicarán claramente las posiciones de las soldaduras de montaje.

Para adentrarse en la técnica de la elaboración de plantillas, se deben tener unos conocimientos básicos tanto de dibujo como del material necesario para realizarlos.

Aunque en la actualidad existen medios informáticos que ayudan, dependiendo del lugar de trabajo y de sus instalaciones, a veces es obligado de realizar estos trabajos manualmente.

Las plantillas son patrones o modelos que se usan para fabricar un accesorio soldable a partir de un tubo.

Aunque las plantillas se pueden hacer de papel, es aconsejable realizarlas en chapa metálica de bajo espesor, evitando así su rápido deterioro.

Importante

Se ha de ser muy cuidadoso al realizarlas, porque el accesorio a fabricar tendrá la dimensión exacta de esta.

En papel

Para el trazado de plantillas en papel, se necesita:

1 Regla.

2 Escuadra de 45° o cartabón.

3 Escuadra de 30 × 90°.

4 Curva francesa.

5 Lápiz.

6 Goma.

7 Compás

8 Transportador de ángulos.

En chapa

Para el trazado de plantillas en chapa metálica, se necesita:

Granete

Herramienta manual con forma de puntero de acero afilado en uno de sus extremos.

Se usa para marcar puntos, centros de círculos, de taladros, etcétera, sobre chapas y perfiles metálicos.

Situando la punta sobre el punto a marcar, se golpea el granete con un martillo y así quedará una marca indeleble.

Granete

Punta de trazado

Herramienta manual de acero templado que tiene la forma de una varilla redonda delgada y una punta muy afilada.

Se usa, básicamente, para el trazado y marcado de líneas de referencias (ejes de simetría, centros de taladros o excesos de material en las piezas que hay que mecanizar), porque deja una huella imborrable durante el proceso de mecanizado.

Para realizar el rayado, generalmente se usa un objeto de apoyo, que puede ser una plantilla, si la línea es curva, o una regla, si la línea es recta. A esta, se le puede incorporar a un gramil para mayor eficacia.
