Alberto Abel Segura Manzano - Organización y ejecución del montaje de instalaciones de climatización y ventilación-extracción. IMAR0208

En ocasiones, a posteriori, una vez ejecutada la instalación, el esquema puede resultar engorroso, lo que puede acarrear una pérdida de tiempo en su interpretación. Por ello es recomendable que cada encargado realice un repaso de la instalación “esquema en mano” y sepa analizarla y memorizarla de la mejor forma posible para familiarizarse con ella.

Nota

El inconveniente de los esquemas de instalaciones es la monotonía. Los esquemas saturados de líneas, de comentarios y carentes de colores distintivos producen despistes y pérdida de tiempo.

A menudo, cuando se instala un equipo doméstico, el técnico instalador no necesita un esquema de instalación de aire acondicionado, debido a que posiblemente haya efectuado numerosas instalaciones similares, de forma que va memorizando el método. Los lugares donde más se utilizan estos mapas son los equipos industriales y aquellos equipos que son específicamente solicitados para un lugar en particular. En este caso, el equipo tendrá ciertas especificaciones de instalación que, por lo general, quedan estandarizadas en equipos comunes y habrá que seguir paso a paso las directivas de quien lo confeccionó para que este quede conectado de la manera correcta.

Consejo

Los dibujos del esquema de instalación de aire acondicionado pueden resultar también bastante útiles para saber cuánta cantidad de materiales se deben comprar y pueden ayudar a reducir gastos innecesarios.

Si se realiza un esquema de instalación de aire acondicionado con la suficiente antelación y previendo los lugares donde se colocarán la unidad interior y la unidad exterior, se sabrá exactamente cuantos metros de canaleta, con su respectiva tapa, se deberán comprar.

Los planos de instalación deben hacer tanto una descripción gráfica como dimensional de las ramificaciones de las instalaciones, ya sean de canalizaciones de líquido, de aire o de redes eléctricas interiores o exteriores, además de otras informaciones que ayuden a una correcta ejecución de las instalaciones, por lo que se realizarán tantos como sean necesarios.

Deben mostrar tanto su distribución en planta, como las secciones o detalles, auxiliándose de otros planos si es necesario para una interpretación unívoca por parte del técnico instalador.

Importante

Se empleará siempre un lenguaje común, una simbología específica y se expresará en las magnitudes más eficaces (diámetros de tuberías en mm, planos de situación y distribución a la escala apropiada, etcétera).

En cuanto a su presentación formal, existen diversas normalizaciones UNE, todas ellas encaminadas a identificar los elementos constitutivos de las instalaciones y su interrelación. En ellos se debe identificar al autor de los planos, escalas, fecha de creación y nombre de cada uno de los planos y, en el caso en que no se parta desde cero, debe hacerse mención a las instalaciones existentes antes de la intervención.

En gran medida, los planos y esquemas facilitan el proceso de montaje, ya que, generalmente, los equipos grandes contienen muchas piezas y partes y se vuelve primordial poder organizarlas antes de comenzar a montar el equipo.

Los planos guiarán el armado del equipo. Es muy importante que el equipo esté bien conectado. Si este está bien conectado, permitirá la posibilidad de probar si su funcionamiento es correcto.

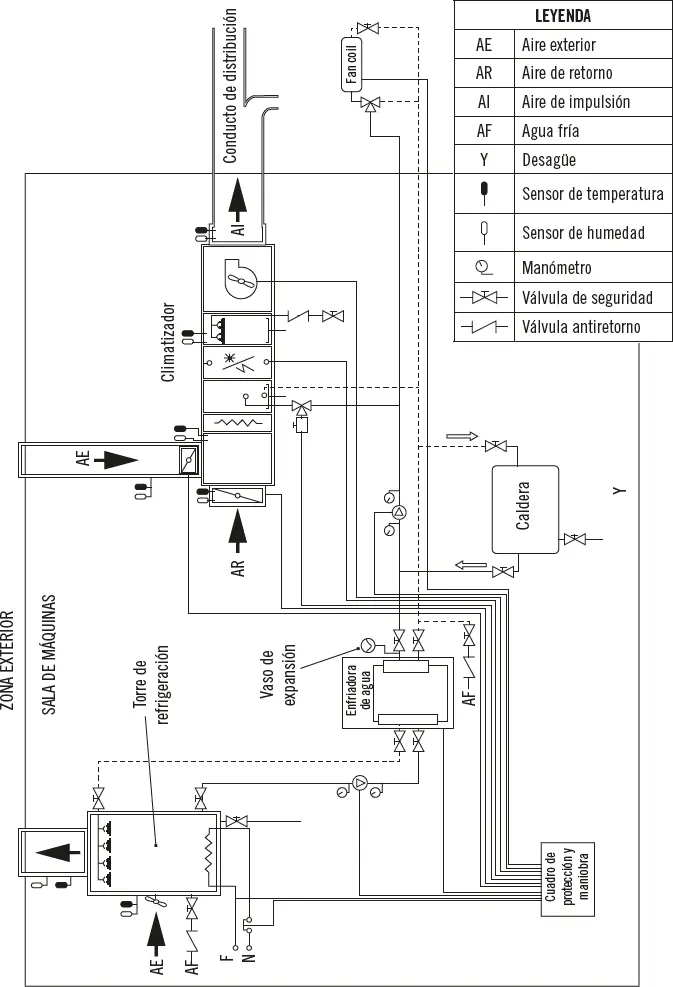

Ejemplo de esquema general de una instalación de climatización con salida a conductos (zonas comunes) y a unidades individuales (despachos).

Sabía que...

Algunos servicios técnicos de instalación de aire acondicionado permiten consultar los precios de la instalación. Con los grandes equipos, aquellos que llevan planos de instalación, no hay un precio fijado, debido a que dependerá del trabajo que haya que hacer. Por ejemplo, metros lineales o diámetros de tubería, potencias y caudales de máquinas, valvulería, etc.

Una instalación está compuesta por una serie de máquinas y elementos más simples que la constituyen, todas ellas piezas más sencillas que, correctamente ensambladas, constituyen una máquina completa y funcional.

Nota

Tanto las máquinas como los elementos, no tienen por qué ser necesariamente sencillos, pero sí ser reconocibles como componentes individuales, dentro o fuera de la máquina de la que forman parte, y, por tanto, dentro de la instalación de la que pueden formar parte.

A continuación, se reflejan los símbolos utilizados para la identificación de los elementos y máquinas más usuales en los esquemas de instalaciones de climatización y ventilación-extracción, conforme al Comité Técnico de Normalización CTN 200.

APARATOS PRINCIPALES HOJA 1/4
SÍMBOLO	SIGNIFICADO
	Compresor alternat. con carácter cerrado
	Compresor rotativo
	Compresor de tornillo
	Compresor centrífugo
	Conjunto motor-compresor a pistón (Acoplamineto directo)
	Conjunto motor-compresor a pistón (Acoplamineto por correas)
	Conjunto motor-compresor rotativo (Acoplamineto directo)
	Conjunto motor-compresor a pistón (Hermético, hermético accesible o semihermético)
	Conjunto motor-compresor rotativo (Hermético, hermético desmontable)
	Condensador por aire por convección natural
	Condensador por aire por convección forzada
	Condensador por agua de inmersión
	Condensador por agua multipolar horizontal o vertical
	Evaporador (enfriador) de aire de convección natural
	Evaporador (enfriador) de aire de convección forzada
	Condensador por agua de doble tubo
	Condensador de lluvia
	Condensador evaporativa (evaporación forzada) l.
	Torre de enfriamiento economizador de agua
	Evaporador (enfriador) de líquido (tipo inundado) l.
	Evaporador (enfriador) de líquido (tipo inundado) l.
	Evporador multipolar
	Evaporador multipolar vertical
	Evaporador multitubular. Exp. seca tipo R-717 (nh3)
	Evaporador multitubular exp. seca tipo R = 12, R = 22, R = 502 etc. (Tubos en horquilla)
	Evaporador tipo placa
	Evaporador “lecho”
	Evaporador intermedio vertical
	Evaporador intermedio horizontal
	Compresor centrífugo
	Compresor alternativo hermético
	Motor-compresor alternativo hermético
	Condensador de agua multitubular con reserva de líquido
	Condensador de aire por convección forzada con conductos distribuidores
	Batería refrigerante de agua fría o helada
	Batería de calentamiento con agua caliente
	Bateria de calentamiento eléctrica

Símbolos para la identificación de elementos y máquinas
