Alberto Abel Segura Manzano - Organización y ejecución del montaje de instalaciones de climatización y ventilación-extracción. IMAR0208

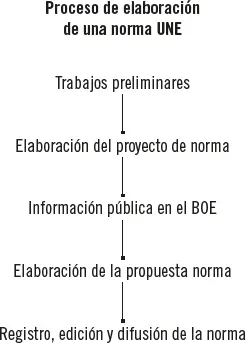

4 UNE 74105-4: 1992. Acústica. Métodos estadísticos para la determinación y la verificación de los valores de emisión acústica establecidos para máquinas y equipos. Parte 4: Método para valores establecidos para lotes de máquinas.

5 UNE-EN 12792:2004. Ventilación de Edificios: Simbología, Terminología y símbolos gráficos.

6 UNE-EN 12792:2004. Ventilación de Edificios: Simbología, Terminología y símbolos gráficos.

7 UNE 100001: 2001. Climatización. Condiciones climáticas para proyectos.

8 UNE 100002: 1988. Climatización. Grados-día base 15 grados C.

9 UNE-EN 13779:2005. Ventilación de edificios no residenciales. Requisitos de prestaciones de los sistemas de ventilación y acondicionamiento de recintos.

10 UNE 100014:2004 IN. Climatización. Bases para el proyecto. Condiciones exteriores de cálculo.

11 UNE 100014:2004 IN. Climatización. Bases para el proyecto. Condiciones exteriores de cálculo.

12 UNE 100030:2001 IN. Guía para la prevención y control de la proliferación y diseminación de legionela en instalaciones.

13 UNE 100100: 2000. Climatización. Código de colores.

14 UNE-EN 1505:1999. Ventilación de edificios. Conductos de aire de chapa metálica y accesorios, de sección rectangular. Dimensiones.

15 UNE-EN 1507:2007. Ventilación de edificios. Conductos de aire de chapa metálica de sección rectangular. Requisitos de resistencia y estanquidad.

16 UNE-EN 12236:2003. Ventilación de edificios. Soportes y apoyos de la red de conductos. Requisitos de resistencia.

17 UNE-EN 1507:2007. Ventilación de edificios. Conductos de aire de chapa metálica de sección rectangular. Requisitos de resistencia y estanquidad.

18 UNE-EN 13403:2003. Ventilación de edificios. Conductos no metálicos. Red de conductos de planchas de material aislante.

19 UNE 100151:2004. Climatización. Ensayos de estanquidad de redes de tuberías.

20 UNE 100152:2004 IN. Climatización. Soportes de tuberías.

21 UNE 100153:2004 IN. Climatización. Soportes antivibratorios. Criterios de selección.

22 UNE 100155:2004. Climatización. Diseño y cálculo de sistemas de expansión.

23 UNE 100156:2004 IN. Climatización. Dilatadores. Criterios de diseño.

24 UNE 100155:2004. Climatización. Diseño y cálculo de sistemas de expansión.

25 UNE 100171: 1989 IN. Climatización. Aislamiento térmico. Materiales y colocación. (Será Derogada por PNE 92320 Productos aislantes térmicos para equipos en la edificación e instalaciones industriales. Climatización. Materiales e instalación).

26 UNE 100172: 1989. Climatización. Revestimiento termo-acústico interior de conductos. (Será Derogada por PNE 92320 Productos aislantes térmicos para equipos en la edificación e instalaciones industriales. Climatización. Materiales e instalación).

27 UNE 123001:2005. Cálculo y diseño de chimeneas metálicas. Guía de aplicación.

28 UNE-EN 779:2003. Filtros de aire utilizados en ventilación general para eliminación de partículas. Determinación de las prestaciones de los filtros.

29 UNE-EN ISO 7730:2006. Ergonomía del ambiente térmico. Determinación analítica e interpretación del bienestar térmico mediante el cálculo de los índices PMV y PPD y los criterios de bienestar térmico local (ISO 7730:2005.

Por otra parte, el reglamento que se aprueba, constituye el marco normativo básico en el que se regulan las exigencias de eficiencia energética y de seguridad que deben cumplir las instalaciones térmicas en los edificios para atender la demanda de bienestar e higiene de las personas.

Recuerde

En España rige el Real Decreto 1027/2007, de 20 de julio, por el que se aprueba el Reglamento de Instalaciones Térmicas en los Edificios RITE y sus instrucciones técnicas complementarias ITE.

Aplicación práctica

Suponga que se encuentra en pleno proceso de diseño de una instalación para un edificio. ¿Qué normativa o directiva habría que seguir?

SOLUCIÓN

Una vez se tenga dimensionada la instalación en cuanto a necesidades térmicas, se deben determinar las normas que deberán seguirse.

1 R. D. 1.027/2007, de 20 de junio (BOE de 29 de agosto de 2007). Reglamento de Instalaciones Térmicas en los edificios RITE y sus ITE;

2 Disposiciones de Aplicación de la Directiva del Consejo de las Comunidades Europeas 92/42/CE (BOE de 27 de marzo de 1995).

3 Real Decreto 187/2011, de 18 de febrero, relativo al establecimiento de requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

4 Código Técnico de la Edificación (CTE), R. D. 314/2006 (BOE de 28 de marzo de 2006).

5 Directiva 2010/31/UE del Parlamento Europeo y del Consejo, de 19 de mayo de 2010, relativa a la eficiencia energética de los edificios.

6 Real Decreto 235/2013, de 5 de abril, por el que se aprueba el procedimiento básico para la certificación de la eficiencia energética de los edificios.

7 Etiquetado energético de los acondicionadores de aire de uso doméstico, R. D. 142/2003 (BOE de 14 de febrero de 2003).

8 Reglamento electrotécnico de baja tensión, R. D. 842/2002 (BOE de 18 de septiembre de 2002).

9 Diversas Normas UNE:UNE-EN ISO 7730/2006. Ergonomía del ambiente térmico.UNE-EN ISO 7730:1996. Ambientes térmicos moderados. Determinación de los índices PMV y PPD y especificaciones de las condiciones para el bienestar térmico.UNE 100001:2001. Climatización. Condiciones climáticas para proyectos.UNE 100014:2004 IN. Climatización. Bases para el proyecto. Condiciones exteriores de cálculo.UNE-EN 378-4:2017+A1:2020. Sistemas de refrigeración y bombas de calor. Requisitos de seguridad y medioambientales. Parte 4: Operación, mantenimiento, reparación y recuperación.UNE 100030:2017. Prevención y control de la proliferación y diseminación de Legionella en instalaciones.UNE 60601:2013. Salas de máquinas y equipos autónomos de generación de calor o frío o para cogeneración, que utilizan combustibles gaseosos.

La simbología es la forma de representar, mediante figuras, los elementos que componen una instalación determinada, en este caso la de climatización y ventilación-extracción. A continuación, se observan algunos símbolos que representan elementos determinados en la instalación:

Medidor de agua
Tubería de agua fría
Tubería de agua caliente
Tubería de retorno de agua caliente
Tubería de agua contra incendio
Cruce de tuberías sin conexión
Cruz
Codo de 90º
Codo de 45º
Codo de 90º sube
Codo de 90º baja
TEE
TEE con subida
TEE con bajada
Tapón macho
Tapón hembra
Unión universal
Unión con bridas
Unión flexible
Unión o conexión siamesa
Reducción
Válvula de paso (macho)
Válvula de compuerta
Válvula de globo
Válvula de retención (check)
Válvula de flotador
Válvula reguladora de presión
Gabinete contra incendio
Grupo de riego
Aspersor de riego
Válvula reductora de presión
Válvula de alivio
