Hydrologie

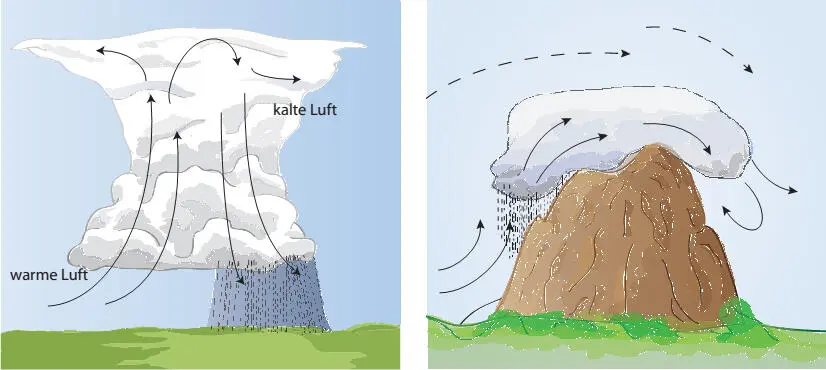

Abb. 4-1 | Konvektive Niederschläge (links) und orographische Niederschläge (rechts).

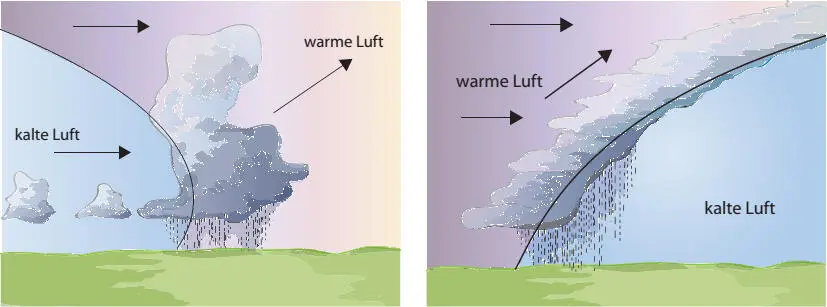

Abb. 4-2 | Zyklonale Niederschläge, links: Kaltfront, rechts: Warmfront.

Räumliche und zeitliche Variabilität

In Abb. 4-3 ist die räumliche Verteilung des mittleren Jahresniederschlags für Deutschland dargestellt. Deutlich zu erkennen sind die Gebirge mit hohen Niederschlägen sowie eine Zweiteilung in tendenziell feuchte Regionen im Westen und eher trockenere Gebiete im Osten.

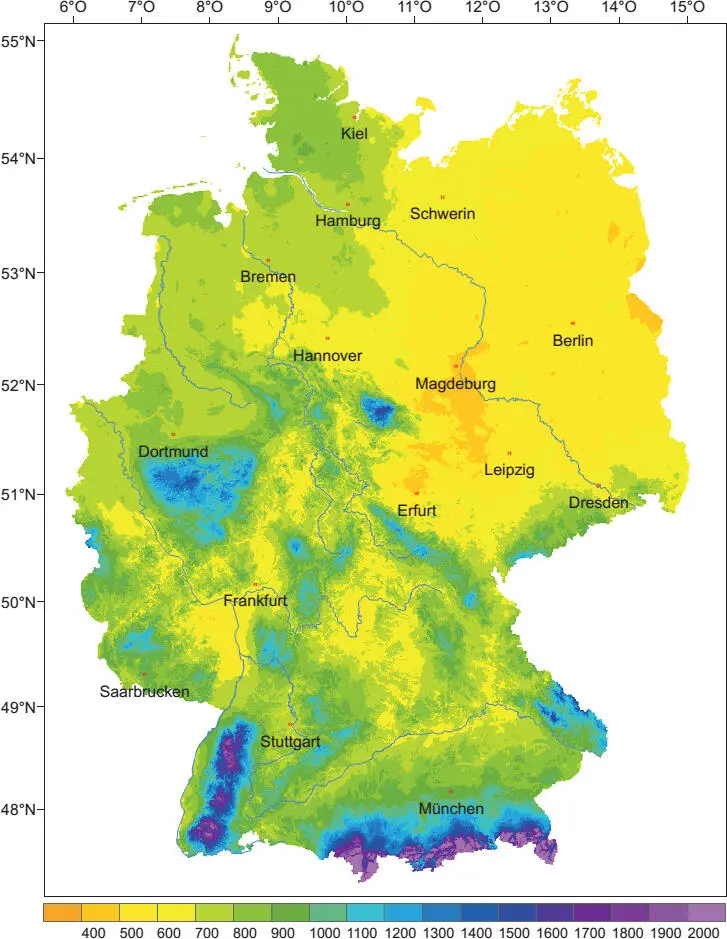

Abb. 4-3 | Verteilung der mittleren Jahresniederschlagshöhe in mm/a für Deutschland, Periode 1961–1990, erstellt mit Rasterdaten des DWD nach MüllerWestermeier et al. 2005) (URL: http://imk-tornado.physik.uni-karlsruhe.de/~muehr/Karten/regen 6190 jahr.png (Stand: 04.07.2015)).

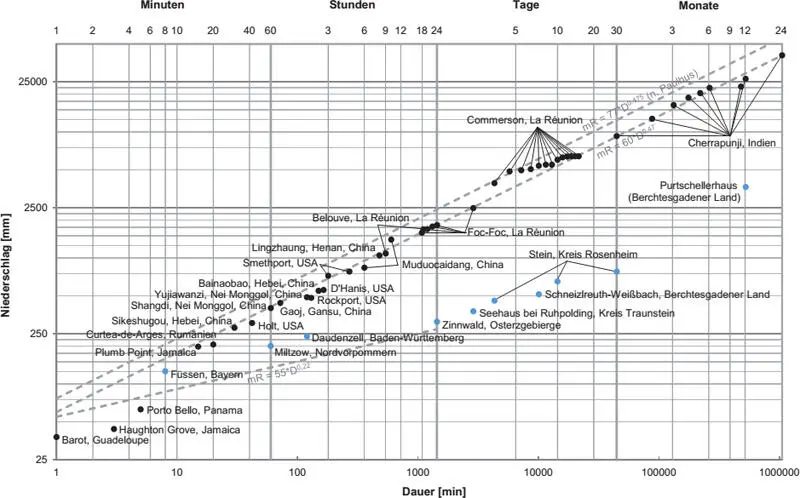

Abb. 4-4 | Größte beobachtete Niederschlagshöhen (Daten: DWD 2002; Dyck 1980; NOAA 2015; WMO 2009).

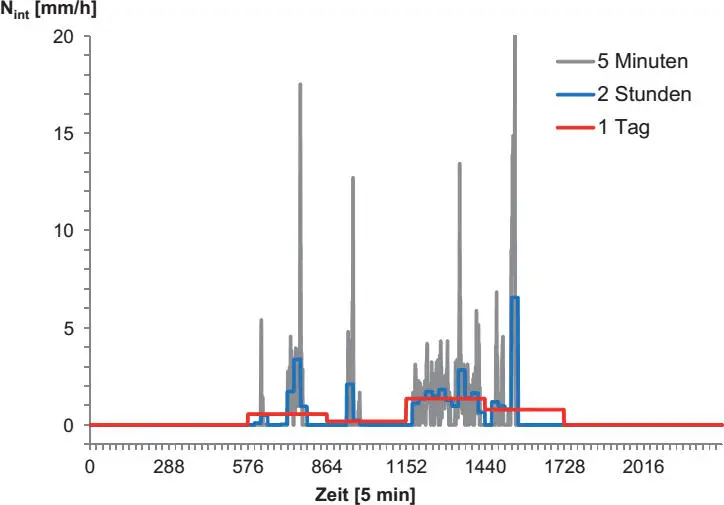

Abb. 4-5 | Zeitreihen des Niederschlags für unterschiedliche zeitliche Diskretisierungen.

Abb. 4-4 zeigt die größten bisher beobachteten Niederschläge weltweit für verschiedene Dauern. Solche Informationen können für Plausibilitätsprüfungen von Starkniederschlagsdaten verwendet werden. Der Rekordwert Deutschlands für die Dauer 24 h wurde am 12.08.2002 mit einer Niederschlagshöhe von 312 mm/d (7:00–7:00 MEZ) gemessen.

Abb. 4-5 zeigt die hohe zeitliche Variabilität des Niederschlags für ein einzelnes Ereignis. Es ist gut zu erkennen, dass der Niederschlag zeitlich stark variiert und ein intermittierender Vorgang mit Regenphasen und Regenpausen ist. Die Darstellung des Zeitverlaufs von Niederschlägen erfolgt durch Diskretisierung, d.h. Zerlegung des Zeitkontinuums in Intervalle mit konstanter Regenintensität. Eine geringe Diskretisierung bzw. große Zeitintervalle führen zu Informationsverlusten hinsichtlich Intensitätsverlauf und Niederschlagsunterbrechungen, der sog. Intermittenz.

Niederschlagsvariablen

Die folgenden Niederschlagsvariablen werden für die Quantifizierung des Niederschlagsgeschehens verwendet:

▶Die Niederschlagshöhe Nj [mm/∆t]ist das Wasserdargebot aus atmosphärischen Niederschlägen pro Zeitraum ∆t (Tages-, Monats- oder Jahreszeiträume)an einem Ort, ausgedrückt als Wasserhöhe über einer horizontalen Fläche. Da die Fläche zum Ermitteln des Niederschlagvolumens und für die Bilanzierung benötigt wird, ist sie mit anzugeben.

▶Die Niederschlagsintensität Nint [mm/∆t]ist die Niederschlagsmenge, die pro Zeit an einem bestimmten Ort fällt. Der Begriff Niederschlagshöhe wird in der Praxis meist für längere Δt mit z.B. Δt = 1 d und Δt = 1 a verwendet, um z.B. Wasserbilanzen zu erstellen. Mit dem Begriff Niederschlagsintensität wird dagegen die Dynamik des Niederschlagsverhaltens zum Ausdruck gebracht, weshalb hier Angaben für kleine Zeitintervalle mit z.B. Δt = 1 h üblich sind.

▶Die Niederschlagsdauer ND [∆t]ist die Zeitspanne, in welcher der Niederschlag fällt.

▶Die Niederschlagsspende rN [l/(s•ha)] oder [l/(s•km2)]ist der Quotient aus dem Volumen des in einer bestimmten Zeitspanne auf eine bestimmte Fläche gefallenen Niederschlags und dem Produkt aus dieser Zeitspanne und dieser Fläche.

▶Ein Niederschlagsereignisist ein Zeitabschnitt, in dem Niederschlag aufgetreten ist. Es wird durch seine Niederschlagshöhe, Dauer, seinen zeitlichen Verlauf und seine räumliche Verteilung charakterisiert.

4.2 | Niederschlagsmessung

Niederschlagsmessungen bilden die Basis für die Erfassung der räumlichen und zeitlichen Verteilung der Niederschlagsmengen. Grundsätzlich lassen sich die Messmethoden in punktuelle und nicht punktuelle Messungen unterscheiden.

Punktuelle Messmethoden

Punktmessungen werden mit unterschiedlichen Messgeräten durchgeführt. Im Allgemeinen bestehen diese aus einem Auffanggefäß mit einer definierten Öffnungsgröße. Verschieden sind jedoch die Methoden der Messwerterfassung. Man unterscheidet zwischen nicht registrierenden Geräten, sog. Niederschlagssammlern, und registrierenden Geräten wie Niederschlagsschreibern oder digitaler Messwertspeicherung.

Niederschlagsmesser nach Hellmann:Mit dieser einfachen Methode, die in Deutschland seit Langem Standard ist, werden Niederschlagssummen mittels eines Niederschlagssammlers gemessen (→ Abb. 4-6). Der Niederschlag gelangt über die Auffangfläche, die 200 cm 2groß ist und sich in 1 m Höhe über dem Boden befindet, und einen Trichter in eine Sammelkanne im Inneren des Gerätes. Das aufgefangene Wasservolumen wird am Ende des Messzeitraums, der gewöhnlich von 07:30 Uhr bis 07:30 Uhr dauert (Δt = 1 d), manuell gemessen, indem das Wasser aus der Sammelkanne in ein spezielles Messglas umgefüllt wird. Das Volumen der Sammelkanne entspricht 60 mm. Das Gerät besitzt keine Heizung, sodass feste Niederschläge überwiegend nicht bis in das Gefäß gelangen, d.h. über dem Trichter festgehalten werden.

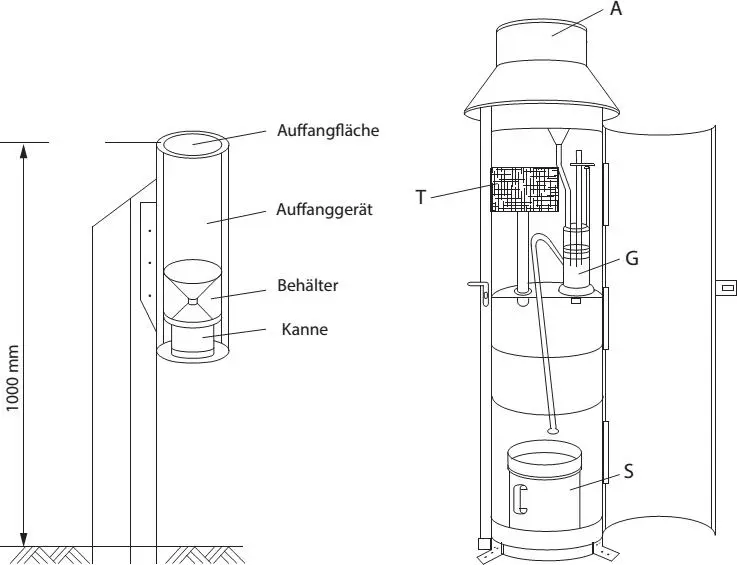

Abb. 4-6 | Niederschlagsmesser nach Hellmann (links) und Niederschlagsschreiber (rechts; A: Auffanggefäß, S: Sammelkanne, T: Schreibtrommel, G: Schwimmergefäß mit Heber) (nach Dyck und Peschke 1995).

Niederschlagsschreiber (→ Abb. 4-6) ermöglichen bei gleicher Größe und Höhe der Auffangfläche wie beim Sammler eine kontinuierliche Aufzeichnung des Niederschlags. Hierbei wird der Niederschlag jedoch in einen speziellen Metallzylinder geleitet. In diesem befindet sich ein Schwimmkörper. Auf dem Schwimmer sitzt ein Gestänge mit Schreibarm und Schreibfeder, wodurch der Wasserstand im Schwimmerbehälter auf einer umlaufenden Registriertrommel kontinuierlich als Schrieb festgehalten werden kann. Erreicht der Füllstand im Schwimmerbehälter sein Maximum (entspricht einer Niederschlagshöhe von 10 mm), dann erfolgt seine Entleerung über ein Heberrohr in ein Sammelgefäß, sodass der Füllvorgang von Neuem beginnen kann. Das Sammelgefäß fasst 400 mm, was 40 Füllungen entspricht. Das Gerät ist beheizbar, sodass feste Niederschläge schmelzen und somit gleichfalls kontinuierlich erfasst werden können.

Der Schrieb zeigt das Messergebnis des Niederschlagsschreibers in Form einer Niederschlagssummenlinie an (→ Abb. 4-7). Mehrere Füll- und Entleerungsvorgänge des Zylinders ergeben einen sägezahnförmigen Schrieb mit mehr oder weniger steilen Anstiegen und vertikalen Rückgängen bis zur Null-Linie. Die Steigung der Summenlinie entspricht der Niederschlagsintensität N int. Aus dem Anstieg des Schriebs je Zeiteinheit Δt lassen sich Niederschlagshöhen je Δt ermitteln, wobei eine zeitliche Auflösung bis zu Δt = 5 min möglich ist. Für die elektronische Datenverarbeitung der Messungen müssen die Summenlinien erst digitalisiert werden. Diese sollten mit maximal möglicher zeitlicher Auflösung als Wertepaare «Zeit» und «Niederschlagssumme» abgespeichert werden und können später nach Bedarf in äquidistante Niederschlagsintensitäten größerer Dauer umgerechnet werden.
