Hydrologie

Die globale Verteilung des Abflussesfolgt dem Wechsel von Niederschlag und Verdunstung, jedoch mit größeren räumlichen Schwankungen, zu denen die räumliche Variabilität von Geologie, Physiographie sowie Boden- und Pflanzeneigenschaften wesentlich beiträgt (Abb. 3-5). Er variiert zwischen keinem Abfluss und Abfluss weit über 1000 mm/ Jahr. In den Trockengebieten der Erde ist der mittlere Abfluss mit < 10 mm/Jahr sehr gering, jedoch ist die saisonale Variation und die Variation von Jahr zu Jahr sehr hoch. Einen besonders hohen jährlichen Abfluss zeigen die Tropen und die Gebirgsregionen. Gebirge werden deshalb auch als Wasserschlösser der Erde bezeichnet (→ Kap. 20).

Die generellen Zusammenhänge zwischen Niederschlag, Verdunstung und Abfluss werden durch Arbeiten von Lvovich (1976) in Abb. 3-6 (linker Teil) dargestellt. Werden die mittleren jährlichen Abflussdaten und Verdunstungsdaten gegen den Niederschlag aufgetragen, liegen sie generell entlang der beiden Linien Q und ETa (tatsächliche Verdunstung). Das Bild macht eindrucksvoll deutlich, dass die Verdunstung weder größer sein kann als die Verfügbarkeit von Wasser noch größer als die Verfügbarkeit an Energie. Die Verfügbarkeit von Wasser entspricht im Mittel dem Niederschlag. Die Verfügbarkeit von Energie wird durch die potenzielle Verdunstung ETp, d.h. die energetisch maximal mögliche Verdunstung, ausgedrückt (→ Kap. 7). Mit zunehmendem Niederschlag nähert sich ETa dem Wert ETp an. Erst wenn der Jahresniederschlag größer wird als ETp, erreicht auch der Abfluss zunehmend größere Beträge.

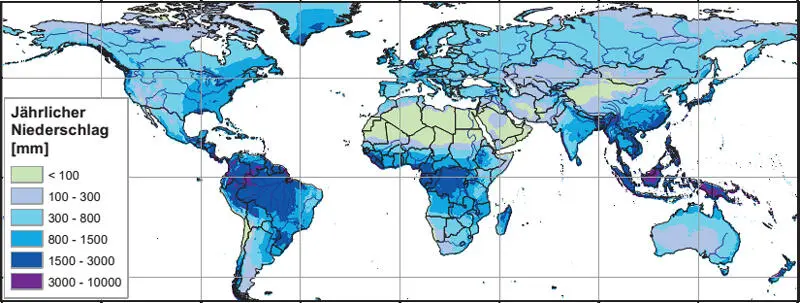

Abb. 3-3 | Globale Verteilung der mittleren Jahresniederschläge in mm/Jahr für die Periode 1961–1990 (nach New et al. 1999).

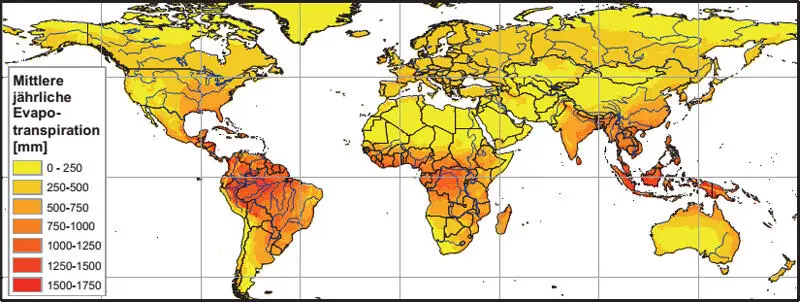

Abb. 3-4 | Globale Verteilung der mittleren jährlichen aktuellen Verdunstung für die Periode 1950–1999 (nach Willmott und Matsuura 2001).

Abb. 3-5 | Globale Verteilung des mittleren jährlichen Abflusses (nach Feteke et al. 2000).

Budyko (1974) hat die aktuelle Verdunstung und die klimatisch mögliche potenzielle Verdunstung mit der Niederschlagshöhe normiert (ETp/N bzw. ETa/N) und die sogenannte Budyko-Kurveentwickelt (Abb. 3-6, rechter Teil). Dabei ist ETp/N ein Klimaindex, wobei Werte < 1 ein wasserlimitiertes Systemund Werte < 1 ein energielimitiertes Systembeschreiben. Die Aufteilung des Abflusses in oberirdischen und unterirdischen Abfluss hängt v. a. vom Niederschlagsgeschehen, von der innerjährlichen Niederschlagsverteilung, der Aufteilung des Niederschlags in Regen und Schnee, dem Auftreten von Bodenfrost sowie den Bodeneigenschaften und einer möglichen Versiegelung des Bodens durch Bebauung ab (→ Kap. 6, 9 und 10).

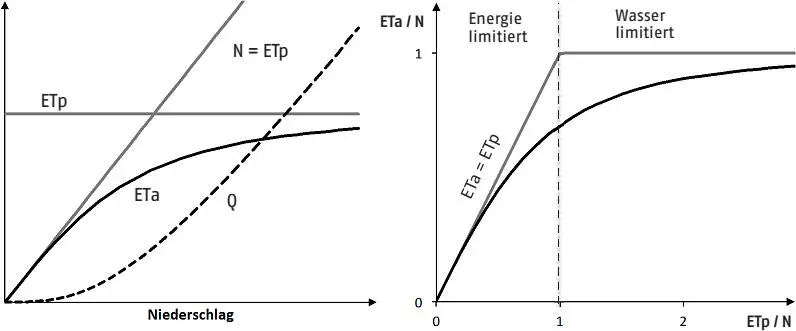

Abb. 3-6 | Zusammenhänge zwischen Niederschlag, Abfluss (Q), potenzieller und realer Verdunstung ETp und ETa (nach Lvovich 1976 (linke Grafik) und Budyko 1974 (rechte Grafik)).

Einzugsgebiete als Mosaiksteine des globalen Wasserhaushalts

Die Bewältigung wasserwirtschaftlicher Aufgaben macht es erforderlich, große räumliche Einheiten wie Kontinente oder Klimazonen räumlich feiner zu strukturieren, d. h. relevante Raumeinheitenzu bilden, die als hydrologische Systemebezeichnet werden. Eine der wichtigsten hydrologischen Raumeinheiten ist das Einzugsgebiet, wobei u. a. zwischen den Einzugsgebieten von Flüssen, Seen oder Grundwasserleitern unterschieden werden kann.

Einzugsgebiete sind gut geeignet, um hydrologische Prozesse zu studieren. Bei hydrologischen Prozessanalysen in kleinen Einzugsgebieten wird zwischen verschiedenen Speichervorgängen an der Landoberfläche, im Boden und im Grundwasser, zwischen verschiedenen Abflusskomponenten wie Oberflächenabfluss, bodeninnerem Abfluss und Grundabwasserabfluss oder verschiedenen Verdunstungskomponenten unterschieden (→ Kap. 9).

Box 3.1

Woher stammt der Niederschlag?

Stammt der Niederschlag aus der Verdunstung vom Meer oder von den Kontinenten? Wenn das Wasser von der Landoberfläche kommt, wird dieser Prozess als «moisture recycling» bezeichnet. Van der Ent et al. (2010) haben mithilfe von globalen Datensätzen berechnet, dass im Mittel 40 % des kontinentalen Niederschlags aus der terrestrischen Verdunstung stammen und dass 57 % der terrestrischen Verdunstung wieder über den Kontinenten abregnen. Um einen besseren Eindruck zu gewinnen, ist in Abb. 3-7 oben die globale räumliche Verteilung des mittleren kontinentalen Verdunstungs-Recycling-Anteilsdargestellt, also der Anteil der Verdunstung, der über Land abregnet. In Abb. 3-7 unten ist der kontinentale Niederschlags-Recycling-Anteildargestellt, also der Anteil des Niederschlags, der aus der terrestrischen Verdunstung stammt.

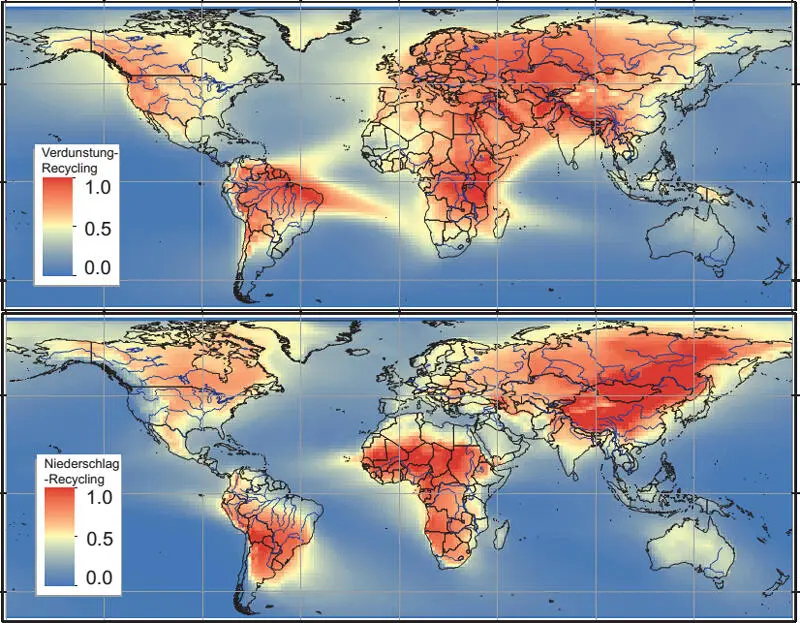

Abb. 3-7 | Kontinentaler Verdunstungs-Recycling-Anteil (oben) und kontinentaler Niederschlags-Recycling- Anteil (unten) (nach van der Ent et al. 2010 und van der Ent und Savenije 2013).

Box 3.2

Definition und Bestimmung des oberirdischen Einzugsgebiets

Ein Einzugsgebiet, das auch als Wasserzustrombereich bezeichnet wird, zeichnet sich dadurch aus, dass jedes Wasserteilchen, das hier zum Abfluss wird, dieses Gebiet durch den zugehörigen Flussquerschnitt verlässt. Das Einzugsgebiet wird durch seine Wasserscheideallseitig begrenzt. Die oberirdische Wasserscheidekann anhand der Höhenlinienbzw. Isohypsen mittels topographischer Karten konstruiert werden (Abb. 3-8). Dabei wird am Flussquerschnitt begonnen und beidseitig senkrecht zu den Höhenlinien bergaufgegangen, bis jeweils der Geländehochpunkt erreicht wird. In diesem kehrt sich das Geländegefälle um, d.h. vollzieht sich der Übergang in das Nachbareinzugsgebiet. Von den beiden links- und rechtsseitigen Hochpunkten aus verläuft die Wasserscheide weiter über die Höhensättel und Berggipfel, die das Einzugsgebiet umsäumen, bis sich der links- und rechtsseitige Verlauf vereinen. Im Bereich der Höhensättel ist die Fließrichtung beidseitig der Wasserscheide genau entgegengesetzt, d.h. im Inneren in das Gebiet hineingerichtet, und außerhalb von diesem weg.

Zum Einzugsgebiet gehört nicht nur die Landoberfläche, sondern auch der gesamte Boden- und Gesteinskörper, der aus dem Wasser unterirdisch zum Flussquerschnitt fließt. Dabei ist zu beachten, dass das oberirdische Einzugsgebietund das unterirdische Einzugsgebietvoneinander abweichen können, da die Richtung der unterirdischen Wasserbewegungen weniger von der Geländeoberfläche, sondern mehr von der Geologie anhängt. Im Gebirge ist die Struktur der Gesteinsformationen mit ihren bevorzugten Fließbahnen, im Lockergestein des Norddeutschen Tieflandes die Ausprägung der Grundwasseroberfläche, ähnlich wie die Geländeoberfläche bezüglich oberirdischer Abflussvorgänge, entscheidend.
