Diana María Ruiz Vadillo - Mantenimiento preventivo de instalaciones de climatización y ventilación-extracción. IMAR0208

Un proyecto técnico es el documento que define en todos los aspectos, una instalación, desde la más básica hasta la más compleja, con lo cual, se puede decir que el proyecto técnico es un documento vinculante y contractual. De esta manera, los documentos que componen el proyecto técnico también lo son.

Los planos son uno de los documentos que conforma el proyecto y en los cuales se refleja de forma gráfica como se conforman las instalaciones, construcciones o procesos y cuáles son las pautas a seguir para su ejecución. Son unas herramientas clave a la hora de ejecutar un trabajo y realizar este de forma óptima, no solo en el enclave laboral sino, de cara a una garantía de la instalación. De esta manera se podrá lograr que la instalación, a través de su trabajo, sea eficiente y duradera.

Existen diferentes recursos a la hora de elaborar un plano, por ejemplo esquemas, croquis o diagramas, y así mismo también existen deferentes técnicas para conformar dichos elementos, como puede ser mediante dibujo CAD, 3D, tecnología BIM, etc.

Ambas técnicas son las más empleadas en el sector de la climatización, estando englobadas dentro de la expresión gráfica.

Se trata de un lenguaje de imágenes,donde se pueden destacar:

1 Dibujos técnicos. Se trata de croquis desarrollados atendiendo a la simbología y a la normalización adecuada. Disponen de un cajetín en la parte inferior donde se registrarán los datos identificativos del dibujo, tendrán una determinada escala y deberán ir acotados.

2 Dibujos ilustrativos. Son dibujos de tipo artístico que ofrecen una representación casi fotográfica.

3 Croquis. Son representaciones gráficas que se realizan a mano alzada sin el empleo de elementos auxiliares, estando compuestos por diferentes vistas.

4 Bocetos. Son imágenes iniciales en torno a una idea determinada, con dibujos que se realizan a mano alzada.

5 Holografía. Esta técnica realiza un registro de la información visual que capta y la transforma en una imagen tridimensional con los datos obtenidos.Esto permite tanto la generación de una escena en tres dimensiones como el cambio de perspectiva con un simple movimiento de cabeza.

6 Fotografía. Es una imagen obtenida de la realidad mediante la utilización de medios auxiliares.

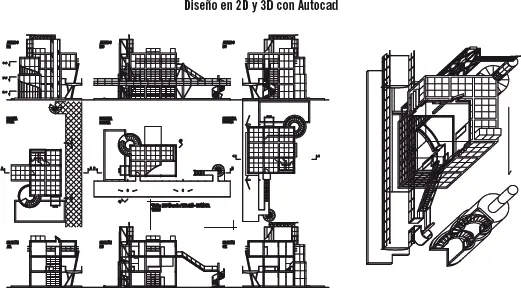

7 Diseño de planos asistido por ordenador (CAD). Se basa en la utilización directa de programas informáticos para la realización de diseños en 2 o 3 dimensiones. El uso de estos programas permite diseñar y crear objetos proporcionando la información necesaria para su construcción.

El desarrollo de un Proyecto Técnico implica inevitablemente la realización de diversos planos. No todos los planos son necesarios en todas las partes del proyecto, sino que cada uno o grupo de varios planos servirá para partes concretas del Proyecto diseñado. Si el proyecto consiste en una rehabilitación o remodelación,además de los planos propios del proyecto, también se incluirán los planos antesde la intervención.

Definición

PlanosRepresentación gráfica del proyecto, describiéndolo exhaustivamente para llegar a una comprensión visual del conjunto.

EsquemaRepresentación de un objeto real por medio de símbolos o simplificaciones. No procede indicación de escala.

DiagramaRepresentación gráfica de un proceso, magnitud, función o propiedad no necesariamente vinculada a un objeto real.

Tipos de planos

Los principales tipos de planos que puede contener un proyecto de climatización y ventilación-extracción son:

1 Plano de situación: referido al planteamiento vigente, con referencia a puntos localizables y con indicación del norte geográfico.

2 Plano de emplazamiento: justificación urbanística, alineaciones, retranqueos, etc.

3 Plano de urbanización: red viaria, acometidas, etc.

4 Plantas generales: acotadas, con indicación de escala y de usos, reflejando los elementos fijos y los de mobiliario cuando sea preciso para la comprobación de la funcionalidad de los espacios.

5 Planos de cubiertas: pendientes, puntos de recogida de aguas, etc.

6 Alzados y secciones: acotados, con indicación de escala y cotas de altura de plantas, gruesos de forjado y alturas totales.

Importante

Los planos definen de una manera inequívoca los elementos que componen un proyecto, tanto en características técnicas como en cumplimientos de normativas.

1 Planos de estructura: descripción gráfica y dimensional del sistema estructural. En lo relativo a la cimentación se incluirá su relación con el entorno inmediato y el conjunto de la obra.

2 Planos de instalaciones: descripción gráfica y dimensional de las redes de cada instalación, plantas, secciones y detalles.

3 Planos de definición constructiva: documentación gráfica de detalles constructivos.

4 Memorias gráficas: indicación de soluciones concretas y elementos singulares: carpintería, cerrajería, etc.

Tipos de esquemas

Los esquemas son elementos recurrentes mediante los cuales se proporciona la información técnica necesaria para la composición de una instalación. Como su nombre indica, la representación se realiza esquematizada, en horizontal o vertical dependiendo del tipo de esquema que se representa. Se conforma mediante simbología y dibujos, unidos mediante líneas.

Cada esquema corresponderá a una instalación diferente, por ejemplo una instalación eléctrica se suele representar mediante esquema unifilar, mientras que una instalación de climatización se representa a través de un esquema de principio.

1 Esquemas de principio: son aquellos en los que se representa en una estructura de árbol todos los elementos de suministro de una instalación hasta las unidades terminales de la instalación, indicándose desde datos característicos de los elementos hasta valores de cálculo.

2 Esquemas de diseño: son los más importantes en la fase de diseño para el ingeniero, por ello deberán ser muy claros para poder permitir una correcta aplicación práctica de sus contenidos.

3 Esquema unifilar: es la representación gráfica de una instalación eléctrica o parte de ella.

Importante

El esquema unifilar representa en cada línea un circuito independiente, sin valorar la cantidad de conductores que contenga.

Aplicación práctica

Usted se encuentra trabajando en una oficina técnica llamada DISER. El último encargo que le ha pedido a su jefe es la realización del proyecto de la instalación de climatización de una nave taller. Enumere los documentos de los que va a constar el proyecto.

SOLUCIÓN

El proyecto constará de los siguientes documentos:

Índice

MemoriaDescriptivaConstructiva

PlanosSituaciónEmplazamientoPlanta generalAlzados y seccionesDe instalacionesDefinición constructiva
